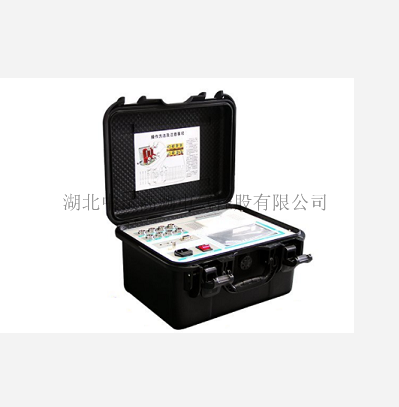

高壓開關動特性測試儀端口狀態判斷方法
時間：2022-04-11
中試控股技術博士為您解答如何判斷高壓開關動特性測試儀端口是否正常?
選擇【測試】一【合閘測試】，高壓開關動特性測試儀液晶顯示屏的下方有12斷口的實時狀態顯示。屏幕顯示，在這個界面下可以檢測儀器的斷口通道是不是完好，斷口輸入如果是懸空，應該顯示“分”如果對地短路，則應該顯示“合”。所以分別把各個斷口對地短接一下，觀察狀態顯示的，來確定高壓開關動特性測試儀斷口時間通道是否正常。
中試控股技術博士為您解答高壓開關也有廠家定義的剛分(合)速度，主要有以下幾種：
1、合閘取全程平均，分閘取剛分后6mm的平均速度;
2、合閘取全程平均，分閘取全程平均速度;
定義為剛合前(剛分后)有了速度定義添加程序功能，也能方便根據具體的真空開關進行速度測試。另外，對真空開關進行速度測試時，由于分閘過程中緩沖機構起作用，整個分閘過程的平均速度很低。一般定義真空開關分閘過程中緩沖機構起作用前的平均速度為整個過程的平均速度，即合閘取全程平均，分閘取剛分后6mm的平均速度較為接近真實值。由于35KV真空開關開距一般為S=22mm左右，所以以上所有針對10KV真空開關速度定義中的數值6改為10或11即可。
定義為剛合前(剛分后)現場接地時，注意要先接地線，然后再接斷口線，保障斷口通道安全。
現場試驗時，由于高壓開關(尤其220Kv以上)的斷口對地之間往往有很高的感應電壓，此電壓量值很大，能量較小，但足以威脅到高壓開關動特性測試儀本身的安全。在儀器內部，斷口信號輸入端到地之間接有泄放回路。先接地線，實際優先接通了泄放回路，此時連接斷口信號線時，即使斷口感應了很高的電壓，也能通過泄放回路泄放到大地，從而保證高壓開關動特性測試儀的斷口通道安全。
