超低頻高壓發生器的特點及用途
時間：2022-04-12

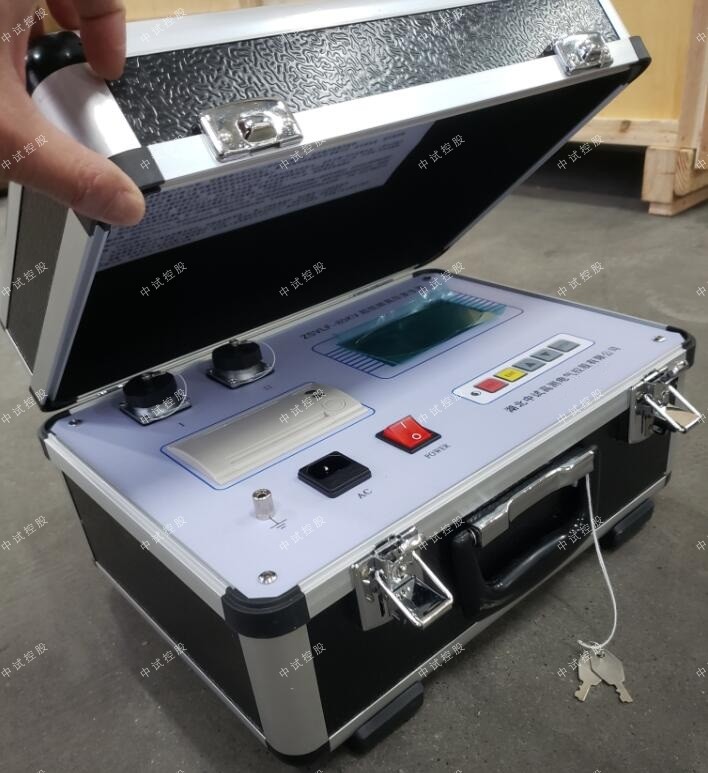

中試控股技術博士為您解答超低頻高壓發生器一般用于電力電纜的耐壓測試，也可用于大型電力變壓器的絕緣耐壓測試。
特點是對被試電纜不會造成損壞，而且還可以測試正在運行開始老化但還可以使用的電纜，因此它是無損壞的耐壓試驗方法。
這種測試比直流高壓試驗對新鋪電纜和維修過的電纜，在其連接處和端頭出頭聯接錯誤的判定要準確。
“35kV及以下交聯聚乙烯絕緣電力電纜超低頻(0.1Hz)耐壓試驗方法”行業標準，按照此行業標準要求，其試驗程序如下：
將與試品相連的電氣設備全部脫離試品電纜，將試驗設備(超低頻高壓發生器等)采用裸銅線可靠接地。
采用10000V兆歐表對試品電纜各相分別進行絕緣電阻試驗，記錄試驗值。
試驗電壓峰值：3VO， 試驗時間：60min。
試品電纜的電容值在試驗設備負載電容能力范圍內時，可以將試品電纜三相線芯并聯后，同時進行耐壓試驗。
用柔性連接電纜將試驗設備與試品電纜相連接，合上電源，開始升壓進行試驗。升壓過程應密切監視高壓回路，監聽試品電纜是否有異常響聲。升至試驗電壓時，即開始記錄試驗時間并讀取試驗電壓值。
試驗時間到后，先將電壓降到零位，然后切斷電源。試驗中若無破壞性放電發生，則認為通過耐壓試驗。
在升壓和耐壓過程中，如發現電壓表指針擺動較大，電流表指示急劇增加，調壓器繼續升壓但電壓基本不變甚至呈下降趨勢，而電流增加幅度較大，試品電纜發出異味，煙霧或異常響聲或閃烙等現象，應立即停止升壓，降壓停電后查明原因。這些現象如查明是試品電纜絕緣部分薄弱引起的，則認為耐壓試驗不合格。如確定是試品電纜由于空氣濕度或表面臟污等原因所致，應將試品電纜清潔干燥處理后，再進行試驗。
試驗過程中，如果遇到非試品電纜絕緣缺陷的意外失去電源，使試驗中斷，在查明原因恢復電源后，應重新進行全時間連接。
