辦公室如何測試接地電阻

時間：2022-05-28

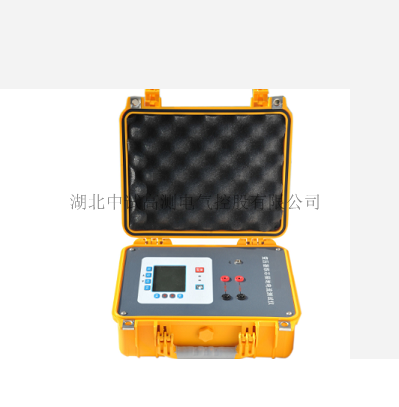

中試控股電力接地電阻測試儀，接下來為大家分享辦公室如何測試接地電阻。

中試控股技術博士為您解答在測試之前，請找到中心辦公室內的MGB（主接地條），以確定存在的接地系統的類型。線連接到：
1.MGN（多接地零線）或傳入服務
2.地面場
3.水管
4.結構鋼或建筑鋼

首先，對來自MGB的所有各個方面執行無風險測試。目的是確保所有地面都已連接，尤其MGB。重要的是要注意，您并不是在測量單個電阻，而是在測量被鉗位的環路電阻。連接接地電阻測試儀感應夾，它們分別放置在每個連接的周圍，以測量MGN，地面磁場，水管和建筑用鋼的回路

其次，對整個地面系統進行3極電勢下降測試，連接到MGB。為了到達遙遠的地球，許多電話公司利用未使用的電纜對伸出一英里的距離記錄測量值，并至少每年重復一次此測試。

第三，使用接地電阻測試儀選擇性測試來測量接地系統的各個電阻。連接接地電阻測試儀，該值是MGB特定支路的阻力。然后測量地面。該讀數是中心局地面場的實際電阻值。現在繼續到水管，然后重復建筑用鋼的阻力。您可以通過歐姆定律輕松驗證這些測量的準確性。計算時，各支腳的電阻應等于給定的整個系統的電阻（允許合理的誤差，因為可能無法測量所有接地元件）。
這些測試方法可提供對中心局的最精確測量，因為它可以為您提供接地系統中的各個電阻及其實際行為。盡管準確，但測量結果無法顯示系統如何表現為網絡，因為在發生雷擊或故障電流的情況下，所有組件均已連接。

為了證明這一點，您需要對單個電阻執行一些其他測試。

首先，在MGB的每條支路上執行3極電勢下降測試，并記錄每次測量。再次使用歐姆定律這些測量值應等于整個系統的電阻。從計算中，您將看到您的總RE值降低了20％到30％。

最后，使用選擇性無樁方法測量MGB各個分支的電阻。它的工作方式類似于無樁方法，但是在使用兩個單獨的夾具的方式上有所不同。在通往MGB的電纜周圍放置了感應電壓鉗，并且由于MGB連接到與接地系統平行的輸入電源，因此達到了這一要求。拿起感應夾，并將其放置在引出地面的接地電纜周圍。當測量電阻時，這是接地場的實際電阻加上MGB的平行路徑。并且因為它的歐姆電阻應該非常低，所以它對測量的讀數沒有任何實際影響。對于接地棒的其他支腳，即水管和結構鋼，可以重復此過程。

要通過無權益的選擇方法測量MGB，請將感應電壓鉗夾在管線與水管之間（因為銅水管應具有非常低的電阻），您的讀數將僅是MGN的電阻。
