接地導通電阻測試儀的測試原理
時間：2022-05-30
中試控股技術博士為您解答接地導通電阻測試儀采用電流電壓法的測量原理，也稱為四線法的測量技術。
接地導通電阻測試儀的測量原理如下。
從電流源經由"I+、I-"兩端口(也稱為I型端口)向被測量電阻Rx提供電流，電流的大小由電流計I讀取，Rx兩端的電壓降"v、V-"兩端口(也稱為v型端口)被取出，電壓上升通過測量I、v，可以計算出被測電阻的電阻值。
由此可知，接地下拉導體導通測試器用4端子法進行測量，可以消除導線電阻和接觸電阻引起的誤差。
接地下線導通測試儀按照以下接線方法進行接線。
中試控股技術博士為您解答儀器上有兩條測試線。一根紅色50米線與卷軸相連，大叉與紅色接線柱I+相連，小叉與紅色接線柱u+相連，黑色5米線大叉與黑色接線柱I-相連，小叉與黑色接線柱U-相連。
首先，找到與地網連接合格的下線作為基準點。
將儀器上自制的2條測量線(50米、5米)的一端插入儀器接線座，帶測試儀的一端夾在基準點和被測點之間(但是，黑色測量線夾在基準點之間，紅色測量線夾在各個被測量點之間)。
為了確保測量數據的正確性，請盡量清潔被測量點的接觸面。

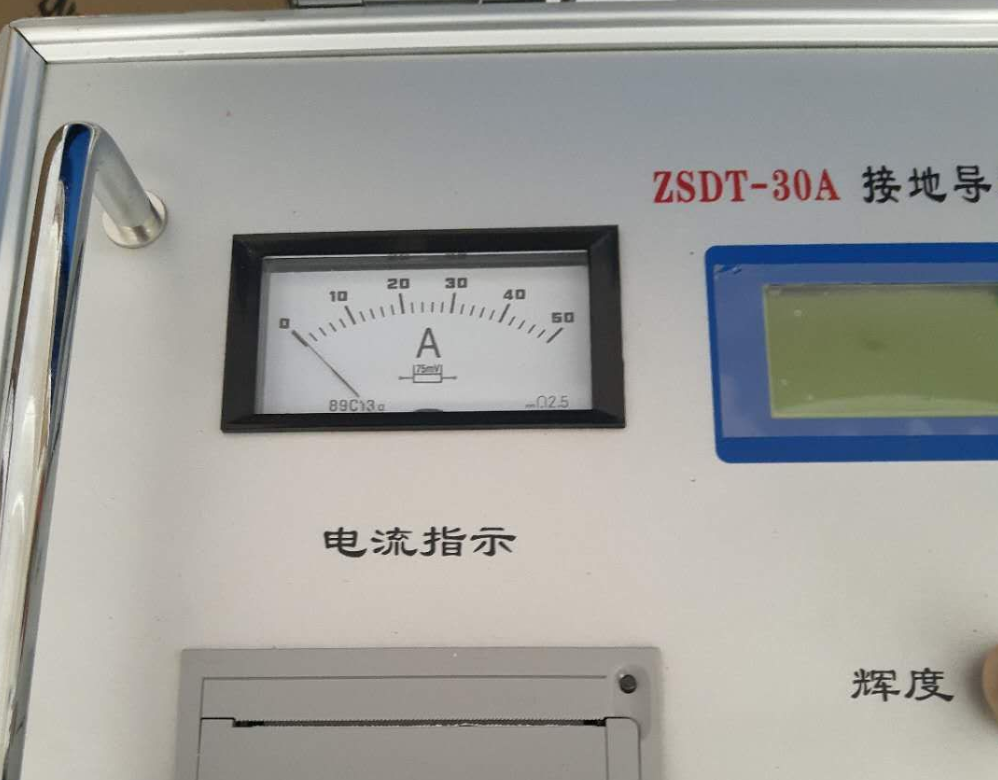

確認接線檢查無誤后，接通220V交流電源，接通電源開關，接通設備。 按下“測量”鍵開始測試，在畫面中央的顯示區域測量的電阻值顯示為導通電阻值，單位顯示為mΩ。
按下“測量”鍵，設備測試結束后，切斷電源，合上測試夾，放入附件包。
