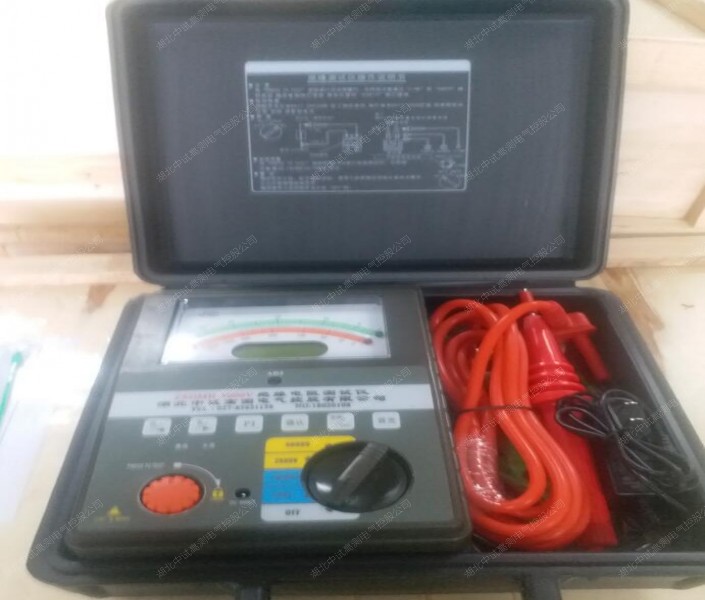

絕緣電阻表的簡介

絕緣電阻表又稱兆歐表、搖表、梅格表。絕緣電阻表主要由三部分組成。第一是直流高壓發生器，用以產生一直流高壓。第二是測量回路。第三是顯示。

用來測量最大電阻值、絕緣電阻、吸收比以及極化指數的專用儀表，它的標度單位是兆歐，它本身帶有高壓電源。電器產品的絕緣性能是評價其絕緣好壞的重要標志之一，它通過絕緣電阻反映出來。我們測定產品的絕緣電阻，是指帶電部分與外露非帶電金 屬部分（外殼）之間的絕緣電阻，按不同的產品，施加一直流高壓，如100V、250V、500V、1000V等，規定一個最低的絕緣電阻值。有的標準規定 每kV電壓，絕緣電阻不小于1MΩ等。在家用電器產品標準中，通常只規定熱態絕緣電阻，而不規定常態條件下的絕緣電阻值，常態條件下的絕緣電阻值由企 業標準中自行制定。如果常態絕緣電阻值低，說明絕緣結構中可能存在某種隱患或受損。如電機繞組對外殼的絕緣電阻低，可能是在嵌線時繞組的均線槽絕緣受到損 傷所致。在使用電器時，由于突然上電或切斷電源或其它緣故，電路產生過電壓，在絕緣受損處產生擊穿，造成對人身的安全或威脅生命。

絕緣電阻表的結構及組成

（1）直流高壓發生器

測量絕緣電阻必須在測量端施加一高壓，此高壓值在絕緣電阻表國標中規定為50V、100V、250V、500V、1000V、2500V、5000V…

直流高壓的產生一般有三種方法。第一種手搖發電機式。 目前我國生產的兆歐表約80%是采用這種方法（搖表名稱來源）。第二種是通過市電變壓器升壓，整流得到直流高壓。一般市電式兆歐表采用的方法。第三種是利 用晶體管振蕩式或專用脈寬調制電路來產生直流高壓，一般電池式和市電式的絕緣電阻表采用的方法。

（2）測量回路

在前面講的搖表（兆歐表）中測量回路和顯示部分的合二 為一的。它是有一個流比計表頭來完成的，這個表頭中有兩個夾角為60°（左右）的線圈組成，其中一個線圈是并在電壓兩端的，另一線圈是串在測量回路中的。 表頭指針的偏轉角度決定于兩個線圈中的電流比，不同的偏轉角度代表不同的阻值，測量阻值越小串在測量回路中的線圈電流就越大，那么指針偏轉的角度越大。另 一個方法是用線性電流表作為測量和顯示。前面用到的流比計表頭中由于線圈中的磁場是非均勻的，當指針在無窮大處，電流線圈正好在磁通密度最強的地方，所以盡管 被測電阻很大，流過電流線圈電流很少，此時線圈的偏轉角度會較大。當被測電阻較小或為0時，流過電流線圈的電流較大，線圈已偏轉到磁通密度較小的地方，由 此引起的偏轉角度也不會很大。這樣就達到了非線性的矯正。一般兆歐表表頭的阻值顯示需要跨幾個數量級。但當用線性電流表頭直接串入測量回路中就不行了，在 高阻值時的刻度全部擠在一起，無法分辨，為了也要達到非線性矯正就必須在測量回路中加入非線性元件。從而達到在小電阻值時產生分流作用。在高電阻時不產生 分流，從而使阻值顯示達到幾個數量級。隨著電子技術及計算機技術的發展，數顯表逐步取代指針式儀表。

絕緣電阻數字化測量技術也得到了發展，其中壓比計電路就是其中一個較好測量電路，壓比計電路是由電壓橋路和測量橋路組成。這兩個橋路輸出的信號分別通過A/D轉換再通過單片機處理直接轉換成數字值顯示。

絕緣電阻表的使用方法

兆歐表在工作時,自身產生高電壓,而測量對象又是電氣設備,所以必須正確使用,否則就會造成人身或設備事故。使用前,首先要做好以下各種準備：

（1）測量前必須將被測設備電源切斷,并對地短路放電,決不允許設備帶電進行測量,以保證人身和設備的安全。

（2）對可能感應出高壓電的設備,必須消除這種可能性后,才能進行測量。

（3）被測物表面要清潔,減少接觸電阻,確保測量結果的正確性。

（4）測量前要檢查兆歐表是否處于正常工作狀態,主要檢查其“0”和“∞”兩點。即搖動手柄,使電機達到額定轉速,兆歐表在短路時應指在“0”位置,開路時應指在“∞”位置。

（5）兆歐表使用時應放在平穩、牢固的地方,且遠離大的外電流導體和外磁場。 做好上述準備工作后就可以進行測量了,在測量時,還要注意兆歐表的正確接線,否則將引起不必要的誤差甚至錯誤。

兆歐表的接線柱共有三個：一個為“L”即線端,一個“E”即為地端,再一個“G”即屏蔽端（也叫保護環）,一般被測絕緣電阻都接在“L”“E”端之間,但當被測絕緣體表面漏電嚴重時,必須將被測物的屏蔽環或不須測量的部分與“G”端相連接。這樣漏電流就經由屏蔽端“G”直接流回發電機的負端形成回路,而不在流過兆歐表的測量機構（動圈）。這樣就從根本上消除了表面漏電流的影響,特別應該注意的是測量電纜線芯和外表之間的絕緣電阻時,一定要接好屏蔽端鈕“G”,因為當空氣濕度大或電纜絕緣表面又不干凈時,其表面的漏電流將很大,為防止被測物因漏電而對其內部絕緣測量所造成的影響,一般在電纜外表加一個金屬屏蔽環,與兆歐表的“G”端相連。當用兆歐表搖測電器設備的絕緣電阻時,一定要注意“L”和“E”端不能接反,正確的接法是：“L”線端鈕接被測設備導體,“E”地端鈕接地的設備外殼,“G”屏蔽端接被測設備的絕緣部分。如果將“L”和“E”接反了,流過絕緣體內及表面的漏電流經外殼匯集到地,由地經“L”流進測量線圈,使“G”失去屏蔽作用而給測量帶來很大誤差。另外,因為“E”端內部引線同外殼的絕緣程度比“L”端與外殼的絕緣程度要低,當兆歐表放在地上使用時,采用正確接線方式時,“E”端對儀表外殼和外殼對地的絕緣電阻,相當于短路,不會造成誤差,而當“L”與“E”接反時,“E”對地的絕緣電阻同被測絕緣電阻并聯,而使測量結果偏小,給測量帶來較大誤差。

由此可見,要想準確地測量出電氣設備等的絕緣電阻,中試控股集團必須對兆歐表進行正確的使用,否則,將失去了測量的準確性和可靠性

兆歐表的使用方法及要求

1.測量前，應將兆歐表保持水平位置，左手按住表身，右手搖動兆歐表搖柄，轉速約120r/min，指針應指向無窮大（∞），否則說明兆歐表有故障。

2.測量前，應切斷被測電器及回路的電源，并對相關元件進行臨時接地放電，以保證人身與兆歐表的安全和測量結果準確。

3.測量時必須正確接線。兆歐表共有3個接線端（L、E、G）。測量回路對地電阻時，L端與回路的裸露導體連接，E端連接接地線或金屬外殼；測量回路的絕緣電阻時，回路的首端與尾端分別與L、E連接；測量電纜的絕緣電阻時，為防止電纜表面泄漏電流對測量精度產生影響，應將電纜的屏蔽層接至G端。

4.兆歐表接線柱引出的測量軟線絕緣應良好，兩根導線之間和導線與地之間應保持適當距離，以免影響測量精度。

5.搖動兆歐表時，不能用手接觸兆歐表的接線柱和被測回路，以防觸電。

6.搖動兆歐表后，各接線柱之間不能短接，以免損壞。

兆歐表的選用要求和使用前的檢查

(1)應按被測電氣元件工作時的額定電壓來選擇儀表的電壓等級。測量埋置在繞組內和其他發熱元件中的熱敏元件等的絕緣電阻時，一般應選用250V規格的絕緣電阻表。

(2)使用前，應先檢查表和其引出線是否正常。將兩條引出線短路，搖動儀表或打開儀表電源開關進人測量狀態，儀表的指針偏轉到0處或數字指示值為0，再將兩條引出線斷開進行測量，指示值為∞，則說明正常。

接線和測量

(1)測量電機等一般電器時，中試控股集團儀表的L端與被測元件(例如繞組)相接，E端與機殼相接；測量電纜時，除上述規定外，還應將儀表的G端與被測電纜的護套連接。使用手搖式兆歐表時，手搖的轉速應在120r/min左右，搖動到指示值穩定后讀數。

(2)測量之后，用導體對被測元件(例如繞組)與機殼之間放電后拆下引接線。直接拆線有可能被儲存的電荷電擊。
