10KV高壓開關斷路器機械特性測試儀
時間：2020-12-15
中試控股博士科研站技術專工為您一一解答：10KV高壓開關斷路器機械特性測試儀
（1）SF6斷路器的安裝應在無風沙、無雨雪的天氣下進行，滅弧室檢查組裝時，空氣相對濕度不大于80%，并采取防塵、防潮措施。
（2）斷路器的各零部件應齊全、清潔、完好，傳動機構零件齊全，軸承光滑無刺，鑄件無裂紋和焊接不良。
（3）中試控股安裝用的螺栓、密封墊、密封脂、清潔劑和潤滑脂等應符合產品的技術規定。
斷路器電容器極間絕緣電阻測試接線和步驟是什么？
（1）10KV高壓開關斷路器機械特性測試儀測試接線。測試時，斷路器電容器一端接絕緣電阻表的“L”端，另一端接絕緣電阻表的“E”端。
（2）測試步驟是:
1）交接試驗時，斷路器電容器絕緣電阻應在安裝前測試，可以減少斷路器滅弧室的影響。
2）預防性試驗時應檢查斷路器是否在開斷狀態，如測試的絕緣電阻過低，可拆下斷路器電容器進行測試，以判斷故障部位。
3）測試前使用放電棒對電容器放電，放電時電容器一端接地，另一端通過放電棒短接放電。
4）測試前首先檢查絕緣電阻表是否正常斷路器電容器一端接絕緣電阻表的“L”端，另一端接地和絕緣電阻表的“E”端，讀取1mn或穩定后的絕緣電阻值。
5）讀取數據后斷開“L”端與電容器的連接線，停止或關斷絕緣電阻表，使用放電棒對斷路器電容器進行充分放電。
（4）絕緣部件表面無裂縫、剝落或破損，絕緣性能良好，絕緣拉桿端部連接應牢固可靠。
（5）瓷套表面應光滑，無裂縫，無缺損，外觀檢查有疑問時應探傷檢驗。瓷套和法蘭的結合面粘合應牢固，法蘭接合面平整，無外傷和鑄造砂眼。
（6）SF6斷路器不應在現場解體檢查，如必須在現場解體時，應同意，并在方人員指導下進行。
（7）斷路器的固定應牢固可靠，底架與基礎的墊片不超過3片，總厚度小于10mm，片間應焊接牢固。
（8）同相各支柱瓷套的法蘭面宜在同一水平面上，各支柱中心線間距離的誤差不大于5mm，相間中心距離的誤差不大于5mm。
（9）密封槽面保持清潔，無劃傷痕跡，不能使用已用過的密封墊，涂密封脂時，不能流入密封墊內側與SF6氣體接觸。
（10）斷路器的接線端子的接觸面應平整、清潔、無氧化膜，并涂一薄層電力復合脂，鍍銀部分不能銼磨，載流部分的連接不能有折損、表面凹陷及銹蝕。
（11）位置指示器應能正確可靠地顯示實際分、合狀態。
（12）在使用操作機構動作前，斷路器內必須充有額定壓力的SF6氣體。
（13）具有慢分、慢合裝置的，在進行快速分、合閘前，應先進行慢分、合操作。
（14）安裝后的斷路器，其所有的零部件應按的規定，保持其應有的水平或垂直位置，各項動作參數應符合產品技術規定。
2、斷路器檢修注意事項
（1）SF6氣體斷路器在檢修前，應先將斷路器分閘，切斷操作電源，釋放操作機構的能量，用SF6氣體回收裝置將斷路器內的氣體回收，殘存氣體必須用真空泵抽出，使斷路器內真空度低于133.33Pa。
（2）斷路器內充入合適壓力的高純度的氮氣（純度在99.99以上），然后放空，反復兩次，以盡量減少內部殘留的SF6氣體及其生成物。
（3）解體檢修時，環境的空氣相對濕度不得大于80%，工作場所應干燥、清潔，并應加強通風。
（4）解體檢修時，檢修工作人員應穿尼龍工作衣帽，戴防毒口罩、風鏡，使用乳膠薄膜手套。工作場所嚴禁吸煙。工作間隙應清洗手和面部，重視個人衛生。
（5）斷路器解體中發現容器內有白色粉末狀的分解物時，應用吸塵器或柔軟衛生紙拭凈并收集在密封的容器中深埋，以防擴散。切不可用壓縮空氣吹或用其他使粉末飛揚的方法清除。
（6）斷路器的金屬件可用清洗劑或200號汽油清洗。絕緣件應用無水酒精或丙酮清洗。密封件不能用汽油或氯仿清洗，一般應全部換用新的。
（7）與SF6氣體接觸的零部件及密封圈可涂一薄層HL8號或HL10號聚四氟乙烯潤滑脂，密封圈外側法蘭面應涂中性凡士林或2號防凍脂。引進的國外產品應根據使用說明書的要求選用適當油脂。法蘭接合縫隙及法蘭連接螺釘等處應涂703密封膠密封。
（8）斷路器容器內的吸附劑應在解體檢修時更換，換下的吸附劑應妥善處理防止污染擴散。新換上的吸附劑應先在200~300℃的烘箱中烘燥處理12h以上，待自然冷卻后立即裝入斷路器，要盡量減少在空氣中的暴露時間。一般晴朗天氣，暴露時間應不大于15min。吸附劑的裝入量為充入斷路器的SF6氣體質量的1/10。
（9）斷路器解體后如不及時裝復，應將絕緣件放置在烘箱或烘間內以保持干燥。

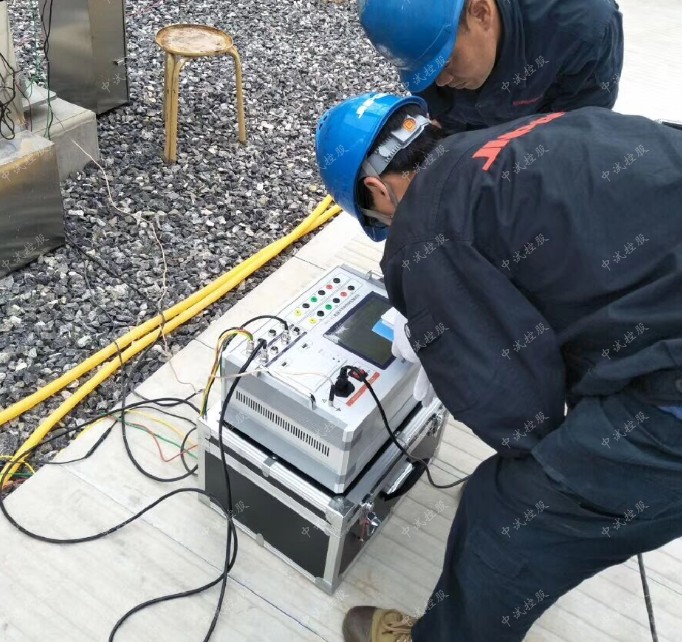

簡介
交流 / 交直流兩用可選
ZSGK-9A斷路器特性測試儀（低電壓動作測試儀）是我公司為適應現場測試高壓開關動作特性的需要，開發研制的專用儀器。它以單片機為核心進行采樣，處理和輸出，儀器主要特點是采用漢字提示以人機對話的方式操作，漢字顯示結果并打印輸出，具有智能化、功能多、數據準確、抗干擾性強、操作簡單、體積小、重量輕、外觀美等優點，高壓開關動特性測試儀適用于各種戶內、戶外少油、多油開關、真空開關、六氟化硫開關的動特性測試。
特征
1、ZSGK-9A高壓開關動特性測試儀適用于國內外生產的所有型號的金屬觸頭的SF6開關、GIS組合電器、真空開關、油開關。
2、直線行程傳感器，旋轉傳感器,安裝極為方便，簡捷。
3、主機可存儲多組現場分、合閘試驗結果，機內實時時鐘，便于存檔保存試驗日期、時間。
4、內置快速微型打印機，打印所有數據及圖譜。
5、主機大屏幕、直透式、背景光液晶，對比度電子調節。全中文菜單提示操作，開關動作一次，顯示所有 數據及波形圖譜。
6、儀器配有與PC機聯機的《斷路器數據分析管理軟件Windows中文版》軟件，試 驗結果可直接存入硬 盤，也可輸出到各類打印機上打印試驗報告，使現場試驗計算機化。
7、儀器具有強大的數據分析功能，能對斷路器機械特性的各項指標參數進行有效分析。
8、儀器配置速度自定義添加程序，用戶可根據需要，自由添加各種剛分、剛合速度定義。
使用環境 輸入電源：220V±10% 50Hz±10% 大氣壓力：86～106kpa
溫度：－10～40℃ 濕度：≦80%RH
安全性能 絕緣電阻 ＞2MΩ
介電強度 電源對機殼工頻1.5KV耐壓1分鐘，無閃絡與飛弧
基本參數 時 間 量程：4000.0ms，分辨率：0.1ms
誤差：①100ms以內，0.1ms±1個字
②100ms以上，0.1%±1個字
③同期
速 度 量程：20.00m/s，分辨率0.01m/s
誤差：①0～2m/s以內，±0.1m/s±1個字
②2m/s以上，±0.2m/s±1個字
量 程 分辨率 誤 差
真空斷路器 50.0mm 0.1mm 1%±1個字
SF6斷路器 300.0mm 1mm
少油斷路器 600.0mm
電流 量程 20.00A，分辨率0.01A
輸出電源 DC30～250V數字可調/20A(瞬時工作)
外形尺寸(長×寬×高) 360×280×300mm3
10KV高壓開關斷路器機械特性測試儀重量 9kg
中試控股斷路器電容器極間絕緣電阻測試接線和步驟
斷路器電容器極間絕緣電阻測試接線和步驟是什么？
（1）測試接線。測試時，斷路器電容器一端接絕緣電阻表的“L”端，另一端接絕緣電阻表的“E”端。
（2）測試步驟是:
1）交接試驗時，斷路器電容器絕緣電阻應在安裝前測試，可以減少斷路器滅弧室的影響。
2）預防性試驗時應檢查斷路器是否在開斷狀態，如測試的絕緣電阻過低，可拆下斷路器電容器進行測試，以判斷故障部位。
3）測試前使用放電棒對電容器放電，放電時電容器一端接地，另一端通過放電棒短接放電。
4）中試控股測試前首先檢查絕緣電阻表是否正常斷路器電容器一端接絕緣電阻表的“L”端，另一端接地和絕緣電阻表的“E”端，讀取1mn或穩定后的絕緣電阻值。
5）讀取數據后斷開“L”端與電容器的連接線，停止或關斷絕緣電阻表，使用放電棒對斷路器電容器進行充分放電
