10KV變壓器內部繞組情況測試儀
時間：2021-01-02
中試控股博士科研站技術專工為您一一解答：10KV變壓器內部繞組情況測試儀
(1)匝間壓降法。即取下護環，拆除端部絕緣，通50～100A直流電流到轉子繞組，對有匝間短路的8套線圈，分別測量每匝線圈間的壓峰，如發現異常時，增加測點，根據分布規律，對可疑點增加測點，直至測出壓降低點，即為短路點。這種方法適用于一匝只對另一匝短路。
(2)對于多匝線圈同時出現匝間短路的，可以采用分段壓降法，即把線圈分為幾個對稱等長段，測量壓降(比較等段長壓降值，其正常值與異常值的交界點便為短路點。
10KV變壓器內部繞組情況測試儀通過以上兩種方法共找出17個短路點(其中3套線圈的7個短路點是用分段壓降法找出的)。
在《預規》中要求的測試交流阻抗及損耗，測試直流電阻，空載和短路試驗往往還不能作為終制定依據，根據匝間短路的性質(靜態或動態)可以用感應電動勢相量法和微分探測線圈法來進行判定。
一，概述
1，中試控股變壓器設計完成后，其內部結構和各項參數（Ci，Li, Ri）都固定了，因此每個線圈的頻域響應也隨之確定，正常繞組的變壓器，其三相頻域響應曲線應該相差不大；
2，當變壓器在試驗過程中出現匝間、相間短路，在運行中出現短路或其他故障因電磁拉力造成線圈移位，在運輸過程中發送碰撞造成線圈相對移位，這些因素都會使變壓器分布參數發生變化，其頻域響應也發生變化，根據頻域響應曲線即可判斷變壓器的變形程度；

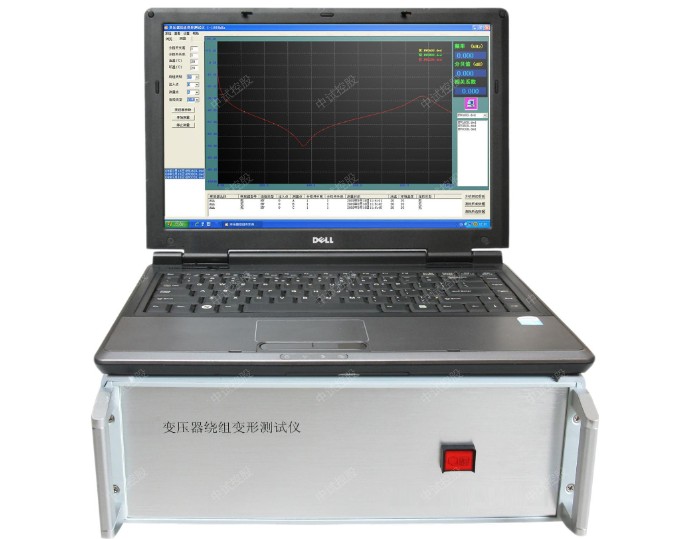

3，基于以上測量技術，設計了變壓器繞組變形測試儀，該儀器能準確繪制各相頻域響應曲線，通過測量曲線的橫向、縱向對比，可以非常準確的判斷變壓器的變形程度。
4，符合DL/T911 2004《電力變壓器繞組變形的頻率響應分析法》標準。
二，技術特點
1.采用DDS掃頻技術；
2.采用高速，高集成化微處理器設計；
3.雙通道16位AD采樣；
4.自帶高亮度7寸彩色觸摸屏，亮度可調；
5.自帶熱敏打印機，可隨時打印數據，打印濃度可調；
6.可以保存100組測量數據，可隨時查閱數據或上傳至PC機；
7.有強大的上位機軟件，支持上傳數據、聯機測試、分析、打印和生成word文檔；
8.采用USB2.0接口；
9.主機尺寸：31cmX15cmX15cm；
10.主機重量： 4.0KG。
11.工作電源：AC220V±10%，(50±1)HZ ;
12.工作環境：-10℃～50℃ 濕度<90％ 無結露。
三，技術參數
1，設置兩種不同的掃描方式：線性掃描，分段掃描；
線性掃描：
10HZ-1MHZ 分辨率0.5KHZ 2000掃描點
100HZ-2MHZ 分辨率1KHZ 2000掃描點
10HZ-1MHZ 分辨率0.25KHZ 4000掃描點（只上位機可用）
100KHZ-2MHZ 分辨率0.5KHZ 4000掃描點（只上位機可用）
自定義起始頻率，掃描間隔，掃描點數（只上位機可用）
分段掃描：
10HZ-100HZ 分辨率1HZ90點
100HZ-1KHZ 分辨率5HZ 180點
1KHZ -10KHZ 分辨率 50HZ 180點
10KHZ-100KHZ分辨率 0.2KHZ 450點
100KHZ –300KHZ 分辨率 0.5KHZ 400點
300KHZ –1000KHZ 分辨率 1KHZ 700點
2，幅值測量范圍：(-100dB） - （+20dB）
3，幅值測量精度：0.1dB；
4，掃描頻率精度：小于0.01%；
5，信號輸入阻抗：大于1MΩ；
6，信號輸出阻抗：50Ω；
7，同相測試重復率：99.5%；
1、差異是的
從微觀的角度看，變壓器由于型號、容量、電壓等級、線圈繞法、繞組結構、位臵和引線等的不同，不同繞組的頻譜譜圖肯定不同，且有的存在較大的差異，這一方面說明
頻響法的靈敏度高，另一方面，使得頻譜特征歸類不容易。
2、具有相對的一致性
從宏觀的角度看，對于工藝良好的同一臺變壓器，其同一側三相繞組的結構基本是一致的，測得的頻響特性曲線通常具有一定的可比性，特別是對沒有分接開關的低壓繞組。這是進行變形診斷的基礎。
3、低壓繞組的一致性較好
低壓線圈多為連續式繞組，匝數少，結構簡單，阻抗小，無分接繞組，因此工藝上三相易做到一致，頻響曲線干擾毛刺少，三相頻譜曲線一致性較好。
高、中壓繞組則多為餅式或糾結式，匝數多，阻抗大，大多帶有分接繞組，結構復雜，反映在頻譜曲線上，響應較小，毛刺多，相與相之間的一致性較差。
4、chang用變壓器的一致性較差
chang用變壓器(包括chang變和備變)由于多采用雙分裂結構，相與相之間的一致性普遍都比主變的差，且chang用變壓器遭受短路故障的幾率較高，累積效應造成一致性較差。
5、三相變壓器的一致性較好
三相變壓器特征圖譜上相與相之間的一致性比單相變壓器好。另外，從繞組的特征圖譜上諧振峰的分布情況，可以判斷變壓器繞組的防陡波特性，為改善變壓器繞組的絕緣設計依據。從整體上看，如果一個繞組的頻譜曲線上諧振峰少，比較平坦，則說明一旦陡波(如雷電波，操作波)侵入繞組后，繞組內部發生諧振的可能性小。因此，危害繞組絕緣的電位分布發生的可能性小，說明設計合理。中試控股 另一方面，如果諧振峰上升很快，說明繞組的阻抗函數存在高階極點，繞組對陡波的響應快，易損壞。
10KV變壓器內部繞組情況測試儀綜上所訴，做變壓器繞組變形試驗很有必要，對維護電力系統的安全至關重要。
