變壓器變形繞組測試儀
時間：2021-01-04
中試控股博士科研站技術專工為您一一解答：變壓器變形繞組測試儀
①整相繞組(或分支)的Δtgδ值不大于下列值：
|
定子電壓等級(kV) |
Δtgδ% |
|
6 |
6.5 |
|
10 |
6.5 |
變壓器變形繞組測試儀Δtgδ(%)值指額定電壓下和起始游離電壓下tgδ(%)之差值。對于6kV及10kV電壓等級，起始游離電壓分別取3kV和4kV
②定子電壓為6kV和10kV的單根線棒在兩個不同電壓下的Δtgδ(%)值不大于下列值：
|
1.5Un和0.5Un |
相鄰0.2Un電壓間隔 |
0.8Un和0.2Un |
|
11 |
2.5 |
3.5 |

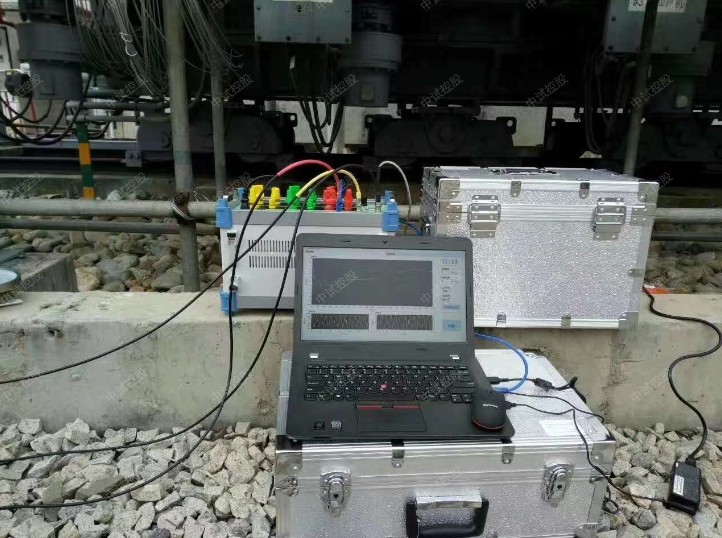

ZSBX-9000變壓器繞組變形測試儀一，概述
1，中試控股變壓器設計完成后，其內部結構和各項參數（Ci，Li, Ri）都固定了，因此每個線圈的頻域響應也隨之確定，正常繞組的變壓器，其三相頻域響應曲線應該相差不大；
2，當變壓器在試驗過程中出現匝間、相間短路，在運行中出現短路或其他故障因電磁拉力造成線圈移位，在運輸過程中發送碰撞造成線圈相對移位，這些因素都會使變壓器分布參數發生變化，其頻域響應也發生變化，根據頻域響應曲線即可判斷變壓器的變形程度；
3，基于以上測量技術，設計了變壓器繞組變形測試儀，該儀器能準確繪制各相頻域響應曲線，通過測量曲線的橫向、縱向對比，可以非常準確的判斷變壓器的變形程度。
4，符合DL/T911 2004《電力變壓器繞組變形的頻率響應分析法》標準。
二，技術特點
1.采用DDS掃頻技術；
2.采用高速，高集成化微處理器設計；
3.雙通道16位AD采樣；
4.自帶高亮度7寸彩色觸摸屏，亮度可調；
5.自帶熱敏打印機，可隨時打印數據，打印濃度可調；
6.可以保存100組測量數據，可隨時查閱數據或上傳至PC機；
7.有強大的上位機軟件，支持上傳數據、聯機測試、分析、打印和生成word文檔；
8.采用USB2.0接口；
9.主機尺寸：31cmX15cmX15cm；
10.主機重量： 4.0KG。
11.工作電源：AC220V±10%，(50±1)HZ ;
12.工作環境：-10℃～50℃ 濕度<90％ 無結露。
三，技術參數
1，設置兩種不同的掃描方式：線性掃描，分段掃描；
線性掃描：
10HZ-1MHZ 分辨率0.5KHZ 2000掃描點
100HZ-2MHZ 分辨率1KHZ 2000掃描點
10HZ-1MHZ 分辨率0.25KHZ 4000掃描點（只上位機可用）
100KHZ-2MHZ 分辨率0.5KHZ 4000掃描點（只上位機可用）
自定義起始頻率，掃描間隔，掃描點數（只上位機可用）
分段掃描：
10HZ-100HZ 分辨率1HZ90點
100HZ-1KHZ 分辨率5HZ 180點
1KHZ -10KHZ 分辨率 50HZ 180點
10KHZ-100KHZ分辨率 0.2KHZ 450點
100KHZ –300KHZ 分辨率 0.5KHZ 400點
300KHZ –1000KHZ 分辨率 1KHZ 700點
2，幅值測量范圍：(-100dB） - （+20dB）
3，幅值測量精度：0.1dB；
4，掃描頻率精度：小于0.01%；
5，信號輸入阻抗：大于1MΩ；
6，信號輸出阻抗：50Ω；
7，同相測試重復率：99.5%；
1.變壓器變形繞組測試儀發電機和同步調相機大修中更換繞組時，容量為10MW(MVA)以上的定子繞組絕緣狀況應滿足下列條件，而容量為10MW(MVA)及以下時滿足下列條件之一者，可以不經干燥投入運行：
a)中試控股絕緣分相測得的吸收比不小于1.3或極化指數不小于1.5，對于環氧粉云母絕緣吸收比不小于1.6或極化指數不小于2.0。水內冷發電機的吸收比和極化指數自行規定。
b)在40℃時三相繞組并聯對地絕緣電阻值不小于(Un+1)MΩ(取Un的千伏數，下同)，分相試驗時，不小于2(Un+1)MΩ。若定子繞組溫度不是40℃，絕緣電阻值應進行換算。
2.運行中的發電機和同步調相機，在大修中未更換繞組時，除在繞組中有明顯進水或嚴重油污(特別是含水的油)外，滿足上述條件時，一般可不經干燥投入運行。
