變壓器有載調壓開關測試儀
時間：2021-01-08
變壓器有載調壓開關測試儀
操作方法
（一）接線
1、帶變壓器線圈測量
所示為一典型帶有載分接開關的電力變壓器原理圖
帶線圈測量接線圖 吊芯測量接線圖
將變壓器有載調壓開關測試儀儀器內附的4根（紅、綠、黃、黑）大線夾取出來，用大線夾夾住變壓器高壓端子的A、B、C和中性點O端，將線的另一接線端子分別插入儀器面板上的A、B、C、O插孔。用小夾子將變壓器低壓側的A、B、C、O端子短路接地即可。
一、簡介
有載分接開關是與變壓器回路連接的唯一運動部件，因此有載分接開關的檢測，越來越引起重視。在《電力設備交接和預防性試驗規程》中，要求檢查有載分接開關的動作順序，測量切換時間等。為此，ZSKC-4000 變壓器有載分接開關特性測試儀器，該儀器主要用于測量有載分接開關的過渡波形、過渡時間、各瞬間過渡電阻值、三相同期性等。
中試控股儀器智能化程度高，全部中文菜單提示，操作簡單。儀器體積小、重量輕、抗干擾能力強，大大減輕了現場工作人員的勞動強度，是發、供電單位，變壓器行業保障安全。
二、特征
性能特點
1、中試控股儀器輸出電流大，重量輕；
2、儀器輸出開路電壓28V，在1A檔的電流下可以測試10Ω的過渡電阻，并設有0.5A、0.3A檔，方便測試更大的過渡電阻；
3、具有完善的保護電路，可靠性強；
4、立式機箱結構，5.7寸的大液晶顯示，便于現場操作；
5、具有U盤存儲功能，可以存儲更多數據波形。
技術指標
1、輸出電流：1.0A、0.5A、0.3A、三檔可選；
2、電阻量程：1.0A檔 0.1～10Ω；0.5A檔 5～20Ω；0.3A檔 10～40Ω；
3、電阻測量精度：±(讀數×5%+5個字)，分辨率：0.01Ω；
4、過渡時間測量范圍：1～250mS；
5、過渡時間測量精度：±1mS，分辨率：0.1mS；
6、采樣頻率：10K；
7、存儲方式： U盤存儲、本機存儲；
8、工作溫度：-20℃～+50℃；
9、環境濕度：≤90%RH，無結露；
10、工作電源：AC220V±10%，50Hz±10%。
2、吊芯測量有載分接開關

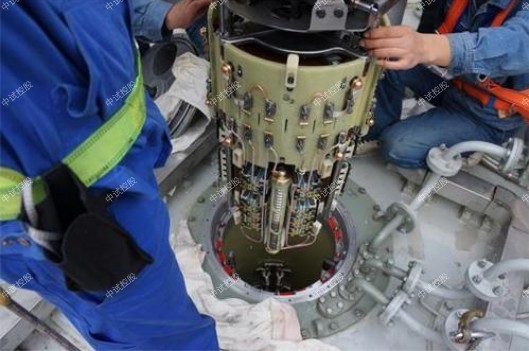

在變壓器大修時，有載分接開關吊出沒有線圈所示。先把每一相中開關連接的觸點短路，用儀器附帶的4根（紅、綠、黃、黑）小線夾分別夾住A、B、C相的短路點和中性點，另一接線端子分別插入儀器即可。
（二）開機
變壓器有載調壓開關測試儀檢查接線無誤后，打開儀器電源開關。開機畫面所示。此時，若須修改當前測量開關的檔位、系統時鐘、次數、存儲內存等，可按【設置】鍵鍵入主菜單進行設置；若須修改測量范圍直接按量程進行修改，無須修改相關設置時，按【測試】鍵直接進行測試，查閱鍵查看已有波形。若有任何其它問題可按【幫助】
