變壓器有載分接開關特性測試儀

有載分接開關的特殊設 計的測量及處理電路，可在電力設備預防性試驗及 變壓器大修中及時診斷出有載分接開關的潛在故障，對提高電力系統運行的可靠性具有重要意義。

變壓器有載分接開關特性測試儀應用場所無載分接開關由于調壓范圍小，且在停電條件下才能進行調壓，因此它只能適用于供電質量要求不高，停電調壓切換檔位的生產場所。

一、簡介

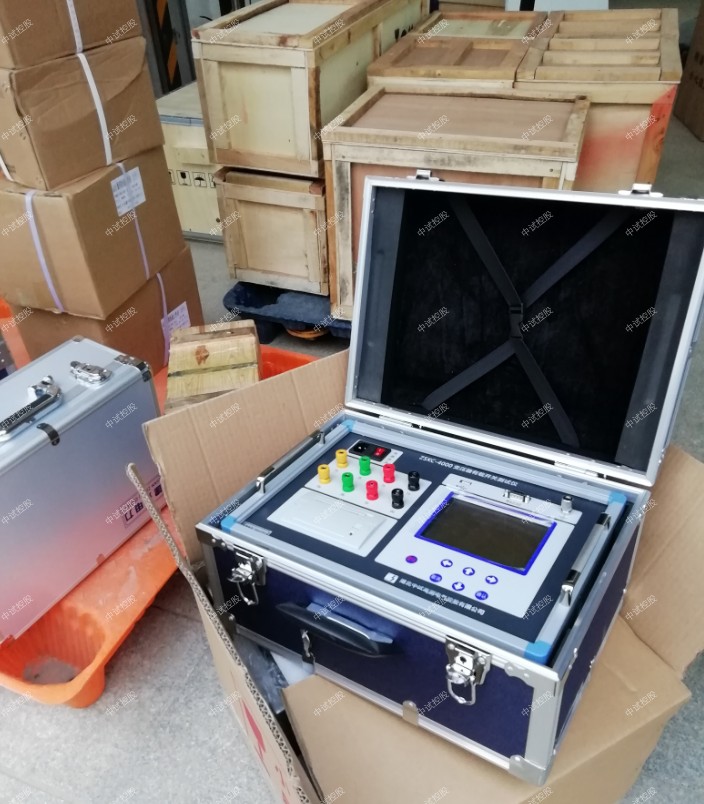

有載分接開關是與變壓器回路連接的唯一運動部件，因此有載分接開關的檢測，越來越引起重視。在《電力設備交接和預防性試驗規程》中，要求檢查有載分接開關的動作順序，測量切換時間等。為此，ZSKC-4000 變壓器有載分接開關特性測試儀器，該儀器主要用于測量有載分接開關的過渡波形、過渡時間、各瞬間過渡電阻值、三相同期性等。

儀器智能化程度高，全部中文菜單提示，操作簡單。儀器體積小、重量輕、抗干擾能力強，大大減輕了現場工作人員的勞動強度，是發、供電單位，變壓器行業保障安全。

二、特征

性能特點

1、儀器輸出電流大，重量輕；

2、儀器輸出開路電壓28V，在1A檔的電流下可以測試10Ω的過渡電阻，并設有0.5A、0.3A檔，方便測試更大的過渡電阻；

3、具有完善的保護電路，可靠性強；

4、立式機箱結構，5.7寸的大液晶顯示，便于現場操作；

5、具有U盤存儲功能，可以存儲更多數據波形。

技術指標

1、輸出電流：1.0A、0.5A、0.3A、三檔可選；

2、電阻量程：1.0A檔 0.1～10Ω；0.5A檔 5～20Ω；0.3A檔 10～40Ω；

3、電阻測量精度：±(讀數×5%+5個字)，分辨率：0.01Ω；

4、過渡時間測量范圍：1～250mS；

5、過渡時間測量精度：±1mS，分辨率：0.1mS；

6、采樣頻率：10K；

7、存儲方式： U盤存儲、本機存儲；

8、工作溫度：-20℃～+50℃；

9、環境濕度：≤90%RH，無結露；

10、工作電源：AC220V±10%，50Hz±10%。

變壓器調壓方式：有載分接開關不像無載分接開關那樣必須從電力網上去除變壓器，可以隨時進行調壓，可調性強，調壓速度非常快，調壓范圍比無載分接開關大得多。中試控股有載分接開關測試儀具有對所測數據進行分析、存貯、打印等功能。

在實際工業生產中，很多電力單位和部門都會使用變壓器有載開關測試儀來測量和分析電力變壓器及特種變壓器有載開關電氣性能指標。

變壓器有載分接開關特性測試儀切換和連接變壓器分接抽頭的裝置叫分解開關，分接開關又叫調壓開關，主要分為有載分接開關和無載分接開關。那么兩者到底有什么區別呢？今天就由技術工程師結合多年從事變壓器研究經驗，來講解二者的區別。

因此無載調壓，進行不帶電切換調壓，其調壓范圍比較小，不能隨時進行調壓，并且一定要停電才能進行調壓，停電時間持續比較長。中試控股有載分接開關是無載分接開關的進一步發展，屬于分級調壓類型。
