變比組別測試儀

注意事項

（1）從微安表反應出來的現象

1） 電流周期性變化。可能是被試品絕緣不良，從而產生周期性放電。

2） 電流突然變化。如減小，可能是電源回路短路；如增大，可能是試驗回路或試品出現閃絡，或內部斷續性放電引起。

3） 變比組別測試儀電流隨時間變化。若逐漸下降，可能是充電電流減小或被試品表面絕緣電阻上升引起；若逐漸上升，可能是被試品絕緣老化引起。

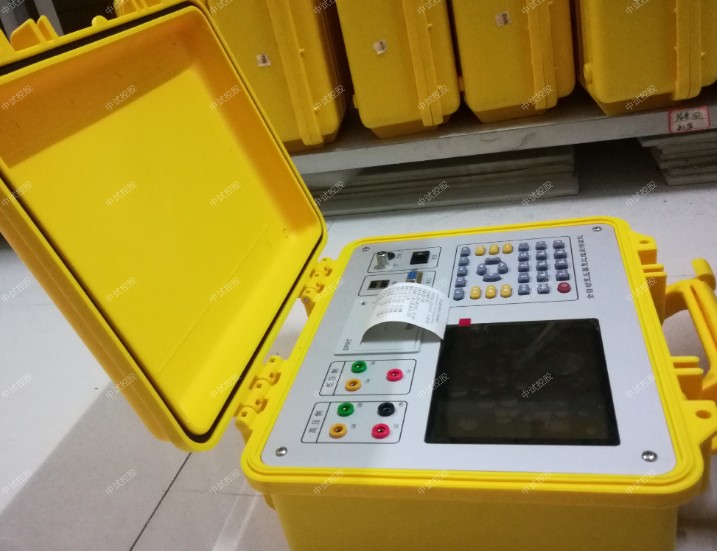

ZSBC-9500 特種變壓器變比組別測試儀

一、簡介
ZSBC-9500 特種變壓器變比組別測試儀（內置充電電池）用于電力變壓器以及電壓互感器的匝數比或電壓比的測量，可滿足變壓器預防性試驗規程等的試驗。
根據IEC及有關標準規定，在電力變壓器交接和檢修試驗過程中，變壓器變比試驗是必做的項目。這樣可有效變壓器使用過程中的質量，防止變壓器匝間短路，開路，連接錯誤，調壓開關內部故障或接觸故障。多功能手持式全自動變比測試儀除具有完全根據現場使用要求，操作簡便，功能完備，數據穩定可靠的特點外還是目前為止可以進行盲測（不知道被測變壓器的任何參數的情況下準確測量變比值和組號，同時能準確測量相角）的手持式變比測試儀；能適應各種大中小型變壓器變比測試的需要（包括Z型變、整流變、電爐變、非整點的移相變、牽引變、斯科特及逆斯科特變壓器），是到目前為止變比測試中測試項目完善，測量參數全面的變比測試儀。
該儀器采用大屏幕真彩色液晶做為顯示器，全中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好，向量圖顯示及接線判斷為檢查電路的正確性可靠的依據。導電硅膠鍵盤操作方式，操作手感好，簡便易學。儀器內置大容量掉電不丟失數據存儲器，可將現場校驗數據保存下來，可擴展存儲1000組現場校驗結果，后臺微機管理軟件，通過U盤將結果轉存至計算機，報表、打印，實現微機化管理。
儀器采用獨立設計開模工程塑料外殼，儀表外形美觀、實用。現場測試操作方便。
二、特征
功能特點
1、真正三相測試：單相電源輸入，內部數字合成三相標準正弦波信號源，通過高保真功率放大器，產生三相測試電源（失真度小于0.1%、對稱度0.05%）輸出，測試結果具有更好的等效性，不會出現組別誤判等現象。
2、功能強大：既可進行單相測量，又可實現三相繞組的自動測試，單相、三相均可測量極性，相角，一次完成測量AB、BC、CA三相的變比值、相角值、誤差、分接位置、分接值等參數，可自動識別組號。
3、相角測量功能：準確測量高、低壓側之間的相位角，可以對非整點的變壓器進行變比和角度的測量。
4、六角圖顯示功能：測試結果以數字和六角矢量圖顯示，直觀的看出變壓器連接組別情況。
5、盲測功能：無需選擇接線方式，無需選擇接線組別，測量Y/△、△/Y變壓器無需外部短接，可根據選擇的測試內容自動切換接線方式。完全可以對沒有變壓器進行變比和組號的測量。
6、分接測試：能快速測量在各分接開關位置的變比及變比誤差，額定變比只需輸入一次，不必反復輸入就能計算出各分接位置的變比誤差。
7、同時具有匝數比測量和運行電壓變比測量兩種功能，運行變比能更真實的反映變壓器在實際運行的情況下，電壓變比的實際數值。
8、抗振性好：接插件的使用增強了抗振性能。
9、采用5.6寸高清真彩液晶屏，顯示數據效果和矢量圖效果直觀細膩。
10、本儀器所用的測試源是數字合成的標準正弦數字源，失真度小于0.1%，不受工作電源質量的影響。
11、攜帶方便：體積小，重量輕。
12、可選裝高容量鋰離子充電電池，現場無需任何電源即可完成測試工作，一次充滿可以連續進行800次以上的測量。
三、參數
1、變比測量范圍：0.8~10000。
2、測量速度快：1分鐘內完成三相測試。
3、測量精度: 高壓側電壓的測量精度0.05%
低壓側電壓的測量精度0.1%
相角測量精度：0.1°
變比測量精度:0.1%（0.8－3000）
      0.2%（3000－10000）
中試控股根據要求可全量程0.1級的設備
4、攜帶方便、適合作業。
5、重量：3Kg

（2）從泄漏電流數值上反映出來的情況

1） 泄漏電流過大。應先檢查試驗回路、設備狀況和屏蔽是否良好，在排除外因之后，才能對被試品做出正確的結論。

2） 泄漏電流過小。應檢查接線是否正確，微安表保護部分有無分流與斷線。

（3）影響泄漏電流大小的因素

1） 中試控股高壓試驗線對泄漏電流的影響：由于與被試品連接的導線通常在空氣中（不加屏蔽時），被試品的加壓端也在外，所以周圍空氣有可能發生游離，產生對地的泄漏電流，尤其在海拔高、空氣稀薄的地方更容易發生游離，這種對地泄漏電流將影響到測量的準確度。用增加導線直徑、減少尖端或加裝防暈罩、縮短導線、增加對地距離等措施，可減少對測量結果的影響。

2） 相對濕度的影響：當相對濕度大時，表面泄漏電流遠大于體積泄漏電流，被試品表面臟污易于吸潮，使表面泄漏電流增加，必須擦凈表面，并裝設屏蔽環。

3） 溫度的影響：溫度對高壓直流試驗結果的影響是極為顯著的，因此，對所測得的電流值均需換算至相同溫度，才能進行比較。在被試品溫度30~80℃時做試驗，因為在這樣的溫度范圍內泄漏電流變化較明顯，而低溫時變化較小。

4） 變比組別測試儀電荷的影響：被試品絕緣中的電荷是否放盡，直接影響泄漏電流的數值，因此，試驗前對被試品必須進行充分放電。
