變壓器容量及空負載測試儀

對供電企業變電站密集區，由于變電站之間存在供電線路，變電站之間可以拉手互供，變壓器的容量選擇可以適當減小，正常條件下分區域各自供電，當不能滿足供電輸出時，可以靠周邊的變電站通過線帶部分負荷，要考慮增加變電站布點或增加變壓器臺數來逐步滿足負荷供出的要求。

對低壓側有發電機組并網的變電站，變壓器容量也可以適當減小，但容量選擇時要考慮：①滿足發電機組的額定容量在區域負荷小時，能夠通過變壓器向電力系統正常輸出，變壓器的容量必須大于機組發電容量；②變壓器和發電機組的額定容量之和大于該地區的負荷；③發電機組停運，變壓器應能保證全部負荷的70%~80%的電力供應不受影響，并保證一級和二級負荷正常用電；④與上一級電網的設備參數配合得當，滿足系統短路容量的要求。

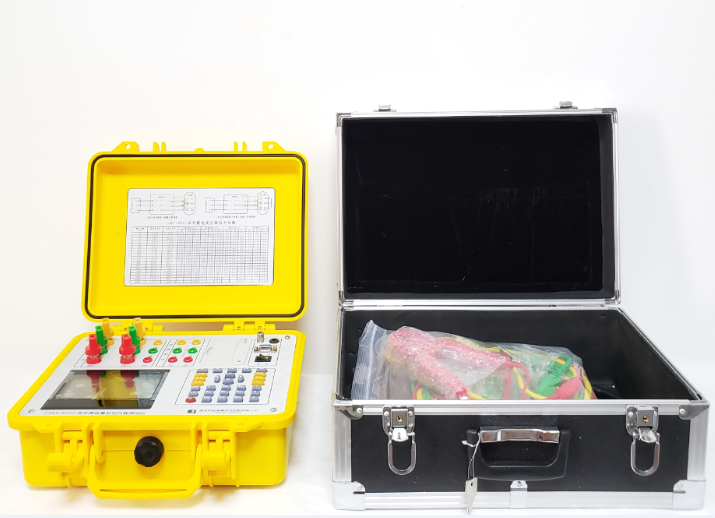

ZSRS-8000變壓器容量空負載損耗測試儀

一、簡介

準確度（電壓/電流：±0.1 、 電壓/電流：±0.2 、 電壓/電流：±0.5) 選型時注明精度

   變壓器容量及空載負載測試儀是針對這種問題專門用于變壓器容量、損耗參數測量的高精度儀器。它自帶高效能充電電池，不用外接電源即可工作，充電一次可連續測量500臺次；同時，內部數字合成三相標準正弦波信號（絕非簡單的逆變交流輸出，保證了非額定條件下各測試項目測試數據的準確性），經功率放大器可提供三相精密交流測試源；在測量變壓器容量和變壓器的短路損耗時不需要外接三相測試電源及調壓器、升流等輔助設備，簡化了接線，大大提高了工作效率。
   容量測試結果準確率達100%。它一種設備相當于四種設備：變壓器容量及空載負載測試儀+變壓器損耗參數測試儀+諧波分析儀+示波器。它可對各種變壓器的容量、空載電流、空載損耗、短路損耗、阻抗電壓等一系列工頻參數進行精密的測量，并能測量空負載試驗時的電壓、電流失真度和諧波含量，還可以進行矢量分析。

二、特征
1、可精確測量各種配電變壓器的容量，無源測量，方便、準確
2、內部自帶電源、自動產生三相大功率測試電源
3、可測量各種類型的變壓器的空載電流、空載損耗、短路電壓、短路損耗
4、通過空載試驗可準確判定被測變壓器的型號，包括：S7、S9、S11、S13、S15、干變SCB9、SCB10、SCB11等各種類型的變壓器
5、可自動進行波形畸變校正，溫度校正（提供簡單的溫度校正和附加損耗分別校正兩種方式），電壓校正（非額定電壓下的空載試驗），電流校正（非額定電流條件下的短路試驗），非常適合沒有做稍大容量變壓器短路試驗條件的單位
6、可測量電壓和電流的諧波含量和總諧波失真度
7、可進行簡單的矢量分析，繪制矢量圖
8、顯示各電參量的波形圖，做為示波器使用
9、電壓回路寬量限：電壓可測量到750V，不用切換檔位即可保證精度。不會因電壓檔位選錯而對儀器本身有所損壞
10、容量測量范圍：20kVA～100000kVA
11、電池剩余電量百分數指示功能，絕非簡單的虧電報警
12、大屏幕、高亮度的彩色液晶顯示，全漢字菜單及操作提示實現友好的人機對話，導電硅膠觸摸按鍵使操作更簡便，按鍵時間更長
13、可隨時將測試的數據通過微型打印機將結果打印出來
14、測試結果存儲功能，可存儲200組容量測試數據

三、參數
輸入特性 有源部分 電壓測量范圍：0～10V
電流測量范圍：0～10A
無源部分 電壓測量范圍：0～750V 寬量限
電流測量范圍：0～100A內部全部自動切換量程
準確度 電壓：±0.1%
電流：±0.1%
功率：±0.1%（CosΦ>0.2），±1.0%（0.02< CosΦ<0.2）
工作溫度 －10℃～ +40℃
充電電源 交流160V～260V
絕緣 ⑴電壓、電流輸入端對機殼的絕緣電阻≥100MΩ
⑵工作電源輸入端對外殼之間承受工頻2kV（有效值），歷時1分鐘實驗
主機體積 32×24×13cm3
重量 3kg

電力變壓器經濟運行應具備的條件和要求

電力變壓器經濟運行是在確保變壓器安全運行和滿足對用戶供電質量和可靠性的基礎上，充分利用變電站的設備條件，擇優選取變壓器的運行方式，降低變壓器本身的能量損耗，提高其電源側的功率因數，實現降損節能的目標。供電負荷與變壓器容量和臺數的確定，關系到變壓器經濟變壓器容量及空負載測試儀運行的方式；實施變壓器經濟運行與變電站內變壓器的臺數、中試控股容量和變壓器自身性能和損耗參數密切相關，是建立在確保安全可靠供電前提下的一項綜合經濟技術活動，貫穿電力變壓器從設計選型、運行檢修到退役的整個過程；在變電站建設、擴建和變壓器增容時就要考慮其相關的因素和條件；實施變壓器經濟運行，就變壓器和變電站設備本身一般應具備和滿足以下條件，在變壓器設計和選型時應充分給予考慮。

新建變電站分期建設，考慮負荷的增長，首期只有一臺變壓器時，要結合規模確定變壓器的容量，變壓器的負載率應貼近經濟運行區域，一般在75%以下為，若短期內不進行擴建，變壓器不宜滿負荷運行。

變壓器容量及空負載測試儀并列運行的多臺變壓器應滿足并聯條件，即聯結組別與相位關系相同；電壓和變壓比相同，允許偏差相同，調壓范圍內的每級電壓相同；防止二次繞組之間因存在電動勢差，產生循環電流，影響容量輸出和燒壞變壓器。短路阻抗相同，控制在10%的允許偏差范圍內(1)；容量比在0.5~2之間；保證負荷分配均勻，防止短路阻抗和容量小的變壓器過載，而容量大和短路阻抗大的變壓器欠載，中試控股短路阻抗的大小必須滿足系統短路電流的要求，否則應采取限制措施。
