精密油介損體積電阻率測試儀注意事項

1.遵守高壓試驗安全工作規程。

2.精密油介損體積電阻率測試儀內部有高壓及高溫，在工作過程中，禁止打開油杯罩。

3.精密油介損體積電阻率測試儀在使用過程中要可靠接地。

4.變壓器損耗測試儀要注意精密油介損體積電阻率測試儀使用環境的清潔。

5.油杯安裝和清洗應嚴格按規定進行，否則將造成油杯放電，致使精密油介損體積電阻率測試儀無法正常工作。

6.保險管損壞，必須更換相同規格保險管。

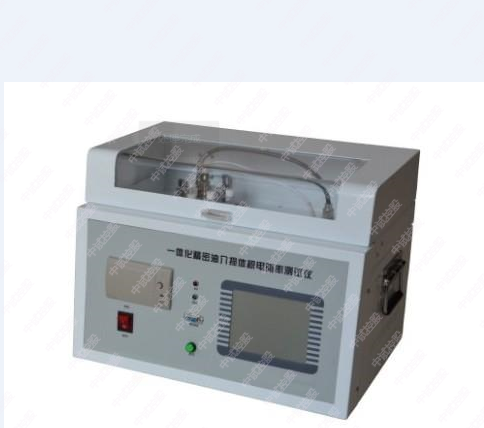

ZSYJS-6600 絕緣油介質損耗測試儀




一、簡介
ZSYJS-6600型一體化精密油介損體積電阻率測試儀是用于絕緣油等液體絕緣介質的介質損耗角及體積電阻率測試的一體化結構的


高精密儀器。內部集成了介損油杯、溫控儀、溫度傳感器、介損測試電橋、交流試驗電源、標準電容器、高阻計、直流高壓源等


主要部件。其中加熱部分采用了當前高頻感應加熱方式，該加熱方式具備油杯與加熱體非接觸、加熱均勻、速度快、


控制方便等優點。交流試驗電源采用AC-DC-AC轉換方式，有效避免市電電壓及頻率波動對介損測試準確性影響，即便是發電機發


電，該儀器也能正確運行。內部標準電容器為SF6充氣三極式電容，該電容的介損及電容量不受環境溫度、濕度等影響，保證儀


器長時間使用后仍然精度一致。






二、技術特征
儀器內部采用全數字技術，全部智能自動化測量，多種模式測式，配備了大屏幕（320×240）觸控式顯示器，全中文菜單


三、技術參數


1、使用條件： -15℃∽40℃ RH＜80%
2、電 源： AC 220V±10% 頻率無限制
3、交流高壓輸出： 400V∽2200V ±2% 每隔100V 50VA
4、直流高壓輸出： 200V∽600V ±2%
5、溫控感應爐：功率500W
6、溫度控制范圍： <100℃
7、溫度控制誤差：±0.5℃
8、溫度測量分辨率：0.1℃
9、控溫時間： 室溫到90℃ 小于20min
10、測量范圍： tgδ無限制 C x 15PF-300PF R 10M-10T
11、分辨率： △ tgδ：0.001% △ Cx ：0.01pF △ Rx ：0.01
12、精 度： △ tgδ：±(讀數*0.5%+0.020%)
△ Cx ：±(讀數*0.5%+0.5PF) △ Rx ：±讀數 * 10%
13、相對介電常數εr：根據Cx自動計算，精度同Cx
14、體積電阻率ρ： 根據Rx自動計算，精度同Rx
15、外形尺寸： 450（L）×310（W）×360（H）
16、重 量： 18Kg


油杯參數
1、油杯主要技術參數
2、高低壓之間距離 2mm
3、空杯電容量 60±2PF
4、測試電壓 工頻2000V
5、空杯介損 tgδ＜1×10-4
6、液體容量 約40ml
7、電極材料 不銹鋼
8、體積 70mm(D)×120mm（H）


四、工作原理
ZSYJS-6600絕緣油介質損耗測試儀內部采用全數字技術以及智能化自動測量技術，配備了大屏幕液晶顯示器，全中文菜單以及中


文提示功能，測試數據打印輸出，操作簡單，快捷，絕緣油介質損耗測試儀廣泛的用于電力企業及電力試驗部門。
        A．加熱
        絕緣油介質損耗測試儀采用高頻感應爐加熱，啟動加熱后，溫控CPU發出加熱命令，同時采集油杯內部溫度傳感器的溫


度值，加熱采用變功率控制和PWM控制兩者相結合的控制方式。在油樣溫度較低時，用大功率加熱方式，這有利于縮短油樣加熱


時間；待溫度升至接近預設溫度時，采用較小功率PWM加熱方式，這樣有利于油樣加熱均勻。
        高頻感應爐加熱避免了發熱塊加熱不均勻的現象。
        B．控溫
        在實測溫度接近預設溫度時，溫控CPU采用小功率PWM方式加熱，采樣溫度值經PID運算，分析出PWM控制占空比，絕


緣油介質損耗測試儀使溫度嚴格控制在預設溫度誤差范圍以內。
        C．介損測量
        試驗電壓同時加在絕緣油介質損耗測試儀內部標準電容器及油杯加壓極上，測量電路對這兩路信號進行PGA等控制后對


兩通道信號進行同步AD采樣，將數字信號送DSP（數字信號處理器），DSP對其進行濾波、FFT等運算后計算出tgδ、C x  、ε等


參數，送主控CPU。
        D．體積電阻率測量
        直流高壓試驗電壓加在油杯加壓極上，經過測試回路，產生一微弱電流信號，該微弱電流信號經測量電路放大后送進AD


采樣，將數字信號送DSP（數字信號處理器），DSP對其信號進行處理，計算出Rx、ρ等參數，送主控CPU。


如何拆裝油杯
        a)裝入油杯:將油杯平穩放入絕緣油介質損耗測試儀加熱爐內，保證油杯底部接觸良好，以便有良好的電接觸和熱接觸


，裝入后應將測試線夾好，紅夾子連測試極，黑夾子連屏蔽極。
        b)取出油杯:取下測試線后向上直接將油杯取出。


清洗油杯
        測量前，應對油杯進行的清洗，這一步驟非常重要。因為絕緣油對極微小的污染都有極為敏感的反應。因此必須嚴格按


照下述方法要點進行。
        a.完全拆卸油杯電極；
        b.用中性擦皂或洗滌劑清洗。磨料顆粒和磨擦動作不應損傷電極表面；
        c.用清水將電極清洗幾次；
        d.用無水酒精浸泡各零件；
        e.電極清洗后，要用絲綢類織物將電極各部件的表面擦拭干凈（別的布料可能會有絨毛粘在電極上），并注意將零件放


置在清潔的容器內，不要使其表面受灰塵及潮氣的污染；
        f.將各零部件放入100℃左右的烘箱內，將其烘干。
        有時由于油樣很多，所以在測量中往往會一個接一個油樣進行測量。此時電極的清洗可簡化。具體做法如下：
        a.將儀器關閉，將整個油杯都從加熱器中拿出，同時將內電極從油杯中取出；
        b.將油杯中的油倒入廢油容器內，用新油樣沖洗油杯幾次；
        c.裝入新油樣；
        d.用新油樣沖洗油杯內電極幾次，然后將內電極裝入油杯。
        這種以油洗油的方式可大大提高了測量速度，但如遇到特別臟的油樣或長時間不用時，應使用前面一種方式。


五、使用注意事項
        a)絕緣油介質損耗測試儀接地端接地，電源入口引入AC220V電源；
        b)打開箱蓋，可將油杯取出，加熱及測試介損時，應將箱蓋關上；
        c)箱蓋內有一根測量線，其芯線應連油杯測量極，屏蔽層應連油杯屏蔽極；
        d)啟動加熱后，油杯上會有高溫，如要取出油杯等物，應小心操作，以免灼傷；
        e)啟動測試后，油杯上會帶高壓電，如要取出油杯應小心操作，以免觸電；
        f)箱蓋具有合蓋保護，打開盒蓋時，會中斷加熱及中斷高壓。
        g)搬運絕緣油介質損耗測試儀時應將油杯取出單獨包裝，以防止從中掉出打壞油杯。

介損測試儀的基本工作原理是怎樣的，介損測試儀是發電c h a n g、變電站等現場或實驗室測試高壓電力設備介損值的高精度測試儀器。介損測試儀是全部整體組成結構，內部放置一系列高穩定度標準電容器。本文主要針對介損測試儀的工作原理做一個全面細致的解析。

介損測試儀的工作原理是：逆變器通過指令產生一個高壓源，變壓器升壓后通過被試品測試。具體步驟如下：

1.加熱

中試控股介損測試儀采用高頻感應爐加熱，開機啟動后溫控CPU通過手動操作發出加熱命令，系統提取內部溫度傳感器的溫度平均值，在溫度較低時加大功率節省時間；待溫度升至預定溫度時，減小功率。這種加熱技術有利于受熱均勻。

2.控溫

中試控股介損測試儀在實測溫度將要達到預設溫度時，控制采用小功率方式加熱，經過科學計算分析出控制占空比，使溫度控制在預計的范圍內。

3.介損測量

試驗電壓同時加在介損測試儀內部電容器和油杯加壓極兩個地方，經過對不同的信號的控制和同步采樣，將數字信號送至數字信號處理器，計算出參數后送至主控CPU。

4.體積電阻率測量

變壓器損耗測試儀介損測試儀的基本工作原理是怎樣的直流高壓試驗電壓加在油杯加壓極，經過測試回路，產生電流信號，命令測試電路放大然后對電流信號采樣跟蹤，將數字信號送至數字信號處理，然后對其進行復雜的運算，得出結果后送至主控CPU。
