高壓技術
介質損耗測量
時間：2021-01-18
介質損耗測量
全自動絕緣油介損及電阻率測試儀試驗方法:
由于試品本身原因，引起油介質損耗值誤差的因素很多，以下是摘自GB/T 5654-2007中關于液體絕緣材料介質損耗因數的測量標準中提供的試驗方法，僅供參考。
1.試驗電壓
介質損耗測量交流電壓視所測液體而定，電場強度在0.03千伏/毫米到1千伏/毫米之間，采用頻率40～62赫茲之間的正弦電壓。

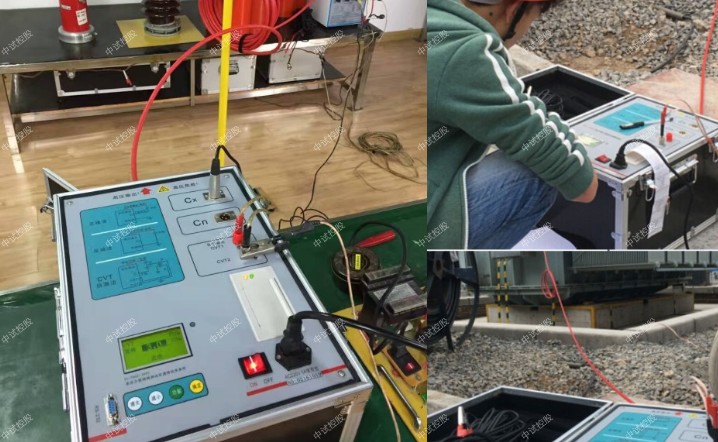

ZSJS-6000C 異頻抗干擾介質損耗自動測試儀
一、簡介
介損絕緣試驗可以有效地發現電器設備絕緣的整體受潮劣化變質，以及局部等，電氣設備安裝、交接和預防性
試驗中都廣泛應用。
抗干擾介質損耗測試儀采用變頻電源技術，利用單片機和電子技術進行自動頻率變換、模/數轉換和數據運算，達到抗干擾能力
強、測試速度快、精度高、操作簡便的功能。
變頻電源采用大功率開關電源，輸出45Hz和55Hz純正弦波，自動加壓，高10kV的電壓；自動濾除50Hz干擾，適用于變電站等電磁
干擾大的現場測試。
二、技術參數
1、儀器測量準確度高，可滿足油介損測量要求，因此只需配備標準油杯，和專用測試線即可實現油介損測量；
2、采用變頻技術來消除現場50Hz工頻干擾，即使在強電磁干擾的環境下也能測得可靠的數據；
3、過流保護功能，在試品短路或擊穿時儀器不受損壞；
4、內附標準電容和高壓電源，便于現場測試，減少現場接線；
5、儀器采用大屏幕液晶顯示器，測試過程通過漢字菜單提示既直觀又便于操作。
測量范圍 電容值 4～60000pF
介損值 0～100%
誤差 電容精度 ±(1.0%×讀數±1 pF)
中試控股介損精度 ±(1.0%×讀數±0.04%)
分辨率 電容分辨率 可分辨0.001pF
中試控股介損分辨率 分辨0.001%
高壓輸出 0.5～10kV,45Hz和55Hz
電流輸出 ≤200mA
低壓輸出 輸出電壓 3～50V
輸出電流 3～30A
供電電源 AC 220V ±10%，50Hz或發電機供電
工作環境 環境溫度 0～40℃
環境濕度 ≤ 90%RH，不結露
外形尺寸 465×350×360mm3
重 量 27.6kg
2.測量
介質損耗測量油杯充入油樣后，當內電極的溫度與所要求的試驗溫度之差不大于±1時開始進行損耗因數的測量，僅在測量時施加電壓。完成初次測量后，倒出油樣并用第二份同一油樣再充入油杯，操作過程和第一次一樣，但省略洗涮。加溫后重復測量，兩次讀數之間的差別不應大于0.010%與兩次測量較大值的25%之和。
如果這要求不能滿足，就再次換同一油樣做試驗直到相鄰兩次讀數之差不超過0.010%與兩次測量較大值的25%之和為止，這時測得的結果才認為是有效。
將兩次有效測量中較低的一個值作為液體樣品的損耗因數。
