三倍頻發生器測試儀

三倍頻發生器接線試驗方法
三倍頻發生器有分體和一體兩種類型，當設計容量大于15KVA時，三倍頻發生器進行外置，減輕單個體積重量和便攜性，我以互感器的感應耐壓為例說一下試驗方法，首先將電壓互感器的高壓尾接地，然后將二次端的尾端也接地，將三倍頻發生器的輸出線接入電壓互感器的二次繞組（1a，1n），通過調節輸出電壓即可實現倍頻耐壓的測量，倍頻耐壓試驗的80%；您也可以參考其他的相關標準，相比多倍頻（200Hz）發生器試驗方法完全相同，不同的是多倍頻采用的是電子調頻，簡單，輕便。

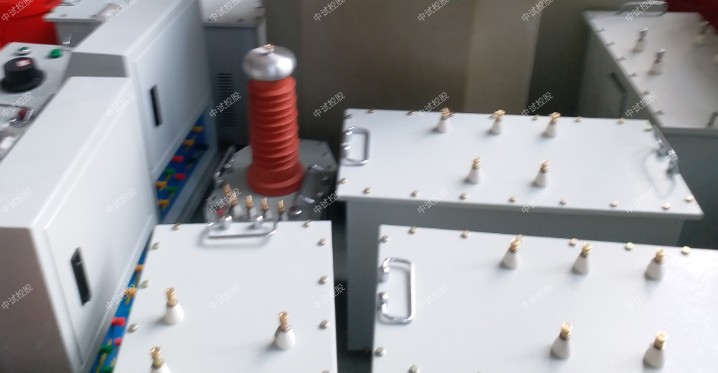

串聯諧振現場試驗
三倍頻發生器接線注意事項
無論是三倍頻發生器還是多倍頻發生器在試驗時，一定要將地線接好，并保證節點連接良好，否則在試驗的過程中容易產生浮點電壓，波形不穩定等其他因素，有可能危害到您的安全和影響（多）三倍頻發生器的正常工況。

ZSDF-10 多倍頻感應耐壓試驗裝置
一、簡介
ZSDF多倍頻電源試驗裝置主要用于對被試品在不同電壓及頻率下進行感應、耐壓試驗的場合，可以滿足以下試驗：
1、220kV及以下電磁電壓互感器感應耐壓；
2、35kV及以下配電變壓器感應耐壓（需配中間勵磁試驗變）；
3、可作為串聯諧振試驗裝置的變頻電源；
4、可作為工頻單相調壓器使用（滿足呈容性PT的感應耐壓試驗）。
ZSDF多倍頻電源試驗裝置輸出即為正弦波，波形失真度小,波形畸變率 ＜3％。不同于其他類型的變頻電源裝置，脈寬調制型變


頻電源輸出為方波，輸出經過波形整形而成的正弦波。多倍頻電源試驗裝置體積小，波形好，裝配方便，操作簡便。多倍頻電源


試驗裝置的核心組件——變頻電源柜采用高性能微處理器控制，全中文菜單顯示，具有自動化程度高，保護迅速可靠，人機界面


友好等優點。多倍頻電源試驗裝置雖安裝操作簡便，但誤操作仍會引起意外事故。因此在使用前請務必仔細閱讀本使用說明，以


免對被試品及試驗裝置造成不必要的損壞。


電壓互感器（PT）是電力系統中的關鍵設備，絕緣缺陷，如匝、層間短路，支架放電和鐵芯穿芯螺絲懸浮放電等現象會嚴重影響


設備的正常運行,甚至會發生十分危險的爆炸現象。對PT進行感應耐壓試驗可以幫助工作人員及時發現問題，避免造成更嚴重的


后果。ZSDF-10型多倍頻感應耐壓試驗裝置采用微機控制，運用數字波形合成技術及現代電力電子技術設計


，比傳統的三倍頻發生器工作效率高，輸出電壓穩定，測量精度高，重復性好。
變壓器和互感器的感應耐壓試驗是保證產品質量符合標準的一項重要試驗。變壓器繞組的匝間，層間，段間及相間的縱絕緣


感應耐壓試驗，則是變壓器絕緣試驗中的重要項目。縱絕緣試驗需要通過倍頻電源裝置，施加試驗電壓，進行耐壓試驗。
ZSDF-10多倍頻感應耐壓試驗裝置是為滿足上述要求而設計，經過廣大用戶使用證明：其操作簡單，性能可靠，能較好地滿


足變壓器，互感器感應耐壓試驗的需要。


ZSDF系列 多倍頻電源試驗裝置技術參數


    輸 出 頻 率     50、100、150、200Hz
    輸 出 電 壓     0 ~ 400V 正弦波
    分   辨   率     電壓 0.1V、電流 0.01A
    測 量 精 度     電壓 1%、電流 2%
    供 電 電 源     三相 AC380V ± 10%或AC220 ± 10%  50Hz；AC220 供電，功率減半
    工 作 條 件     環境溫度：- 10℃ ~ 50℃；相對濕度：30% ~ 90%

多倍頻電源試驗裝置選型及適用系統電壓


      常用規格 kVA 7 10 15 20 30 50
      輸出電流 A 17 25 36 50 72 125
      適用系統電壓 kV 20 28 44 55 70 85
      儀器重量 kg     約 20 約 30 約 50
      外形尺寸（mm）     430 × 310 × 340 400 × 300 ×3 40 400 × 300 × 340
      供 電 電 源     三相 AC380V ± 10%或AC220 ± 10%  50Hz；AC220 供電，功率減半
      工 作 條 件     環境溫度：- 10℃ ~ 50℃；相對濕度：30% ~ 90%

二、技術特征
1、該裝置采用電力電子技術，內部核心部分使用變頻調節器。
2、參數預置、保護設置、頻率選擇、電壓調節控制等，全部采用數字控制技術。
3、內置PC機，8寸彩色液晶顯示，數據存儲可達到3200組。
4、采用觸摸式操作方式，配備熱敏打印機進行漢字打印。
5、可預置50Hz、100Hz、150Hz、200Hz的試驗頻率（可選）。
6、觸摸方式調節電壓可實現本裝置的多倍頻試驗電壓輸出。
7、步長可以實時調節，任意選擇1V、2V、5V、10V。
8、內置LC濾波回路，保證波形畸變率在指標范圍內。
9、內置補償電感，以補償被試設備的電容電流，提高裝置的帶負載能力。
10、摒棄了傳統的三相五柱式三倍頻發生器的產生原理。
11、體積小、重量輕，便于攜帶，便于大功率化。
12、不只是產生三倍頻，還能產生1、2、3、4倍頻的試驗電壓輸出。
13、操作、接線簡單，對現場試驗電源容量的要求，有很大程度的降低。


三、參數
1、容量：10kVA （ 可擴展）
2、輸入電壓：AC，三相，380V±10%（注：也可以接入單相220V于電源輸入的A、C端；但此時的容量減半）
3、電源頻率：50Hz
4、輸出電壓：0～500V （配置中間變壓器后電壓可變高）
5、輸出頻率：50Hz，100Hz，150Hz，200Hz（可選）
6、波形畸變率：<3%


多倍頻與3倍頻的區別，通過以下對比會由驚奇的發現。
1、多倍頻與3倍頻的區別---規格


 序號 ZSSBF三倍頻 多倍頻
1 輸入必須三相AC380V 三相AC380V
  2相AC380V；220V
2 輸出只有150Hz 50、100、150、200Hz
3 手動調節輸出 手動和自動調節輸出
4 體積大、重量大、2件或3件 體積小、重量輕、1件
5 指針顯示、電磁式 數字顯示、電力電子
6 打印、保存、液晶
7 三倍頻發生器測試儀無此功能 有效監視容聲效應，避免設備損壞

1、打開三倍頻電源發生器電源開關，電源指示燈和綠燈都不亮？

故障分析：檢查電源保險絲，電源線和電源開關；

解決方案：如果其中任何一個出現損壞請及時更換。

2、打開三倍頻電源發生器的電源開關后，電源指示綠燈閃爍并同時伴有蜂鳴聲。

故障分析：A沒有接地；B接地不可靠；C使用的發電機電源或者是經過開關柜隔離變壓器的電源。

解決方案：A接地;B檢查接地線是否可靠,重新接地；C如果電源經1/1隔離變或現場用自發電源，則必須人為將電源有一點與大地聯接。

3、打開三倍頻電源發生器的電源開關后，電源指示綠燈亮，高壓指示紅燈不亮（高壓合不上）.

故障分析：A調壓電位器不在零位；B過壓整定開關設定為零C高壓指示按鈕燈可能損壞。

中試控股解決方案：A把調壓電位器回到零位B過壓整定開關設定為本次試驗所需要的電壓值C檢查高壓指示燈如有損壞請更換。

4、三倍頻電源發生器在使用過程中高壓數字微安表指示始終為零。

三倍頻發生器測試儀故障分析：A高壓數字微安表可能損壞B微安表輸出線可能短路C微安表輸出線接觸不良

中試控股解決方案：A微安表維修B檢查微安表輸出線，如有短路碰線請重新焊接C檢查微安表輸出線和微安表接觸式電源開關，如果其中有損壞請及時更換。
