3倍頻電源發生器

接線試驗方法

有分體和一體兩種類型，當設計容量大于15KVA時，進行外置，減輕單個體積重量和便攜性，我以互感器的感應耐壓為例說一下試驗方法，首先將電壓互感器的高壓尾接地，然后將二次端的尾端也接地，將輸出線接入電壓互感器的二次繞組（1a，1n），通過調節輸出電壓即可實現倍頻耐壓的測量，倍頻耐壓試驗的80%；您也可以參考其他的相關標準，相比多倍頻（200Hz）發生器試驗方法完全相同，不同的是多倍頻采用的是電子調頻，簡單，輕便。

串聯諧振現場試驗

器接線注意事項

3倍頻電源發生器無論是還是多倍頻發生器在試驗時，一定要將地線接好，并保證節點連接良好，否則在試驗的過程中容易產生浮點電壓，波形不穩定等其他因素，有可能危害到您的安全和影響（多）三倍頻發生器的正常工況。

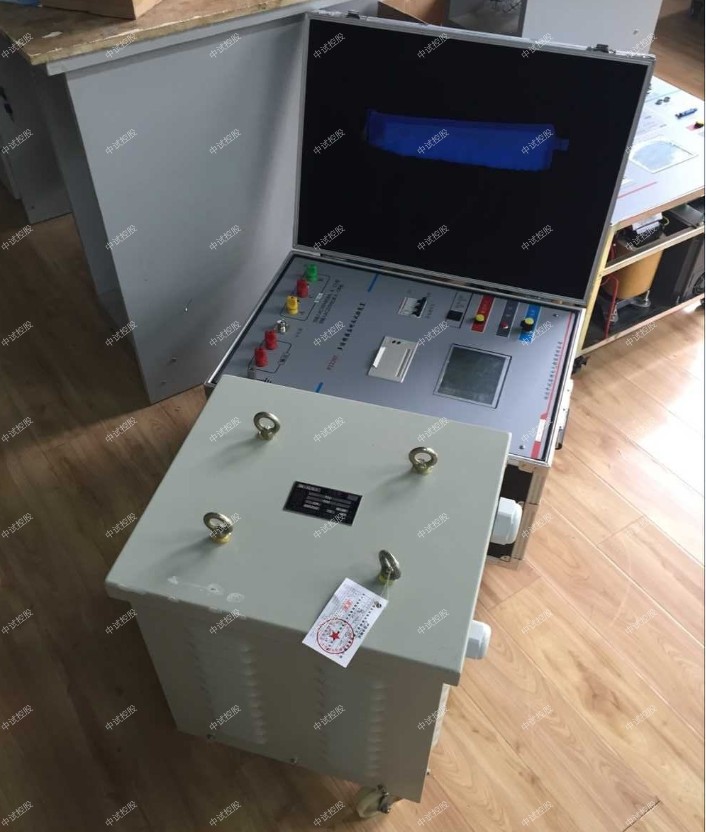

ZSBF-81系列三倍頻發生器




一、簡介
三倍頻變壓器是根據標準《GB311-61》和原水電部1985年1月發布的《電氣設備預防性試驗規程》，為滿足電力系統對高壓




互感器倍頻感應耐壓試驗設備的要求而設計的，廣泛用于電力系統35-220kV等級串激式電壓互感器的交流耐壓試驗，以考核互感




器的主、從絕緣強度，同時也可對電機及小型變壓器的繞組進行感應試驗；也可作為短時運行的150Hz電源用。
變壓器和互感器的感應耐壓試驗是保證變壓器質量符合標準的一項重要試驗。變壓器繞組的匝間、層間、段間及相間絕緣的




縱絕緣感應耐壓試驗，則是變壓器絕緣試驗中的重要項目。基于縱絕緣試驗中的特殊性，需要通過施加倍頻電源裝置，以提高繞




組間絕緣的試驗電壓，從而達到耐壓試驗的。




ZSBF-81三倍頻耐壓發生器是為滿足上述要求，經過廣大用戶使用證明：其操作簡單、性能可靠、能較好滿足變壓器、互感器感


應耐壓試驗的需要。












二、技術特征
三倍頻電源發生器采用三芯五柱結構，將鐵芯工作磁通密度選擇在飽和磁密以上，使開口接成三角形的次級繞組中的基波電勢（




正序向量）的向量和為0，而開口兩端應出同相的150Hz三次諧波（零序）。




三、原理
三倍頻電源發生器是利用磁路的飽和特性，取出諧波中分量三次諧波電壓，作為發生器的電源，對感應線圈式的電氣產品




作匝間、段間、層間的倍頻、倍壓試驗；以考核線圈的絕緣強度、耐壓水平。




四、參數
1、額定容量：5-100kVA;輸入三相380V、50Hz正弦波
2、輸出0-300V、0-500V、0-1000V（特殊電壓定做），150Hz，
3、波形失真≤5%
4、容量：3-150kVA
5、空載運行時間：≤5分鐘
6、負載運行時間：40-60秒
7、采用了三相五柱式結構，工藝簡單，并減小了變壓器本體內部阻抗及漏磁損耗，提高了發生器的效率。
8、重量、體積均小于傳統的三個單相變壓器組，并配有相應容量的控制箱，現場使用方便。
9、本產品可作為變壓器及相應容量電器作感應耐壓試驗或作短時運行的150Hz電源用。




五、什么是感應耐壓測試儀？
感應耐壓試驗是指給變壓器規定的繞組外施一電壓，該電壓不低于2倍的額定電源電壓，頻率不小于2倍低額定頻率；要求在該




電壓按規定持續的時間內繞組無灼熱、飛狐、擊穿或損傷等跡象；要求感應耐壓試驗前后額定工作電源下的空載電流和功耗無明




顯的變化。根據試驗標準，對電力變壓器及電壓互感器感應試驗電壓大致2-3倍工作相電壓考慮。眾所周知，變壓器在




額定頻率，額定電壓下，鐵芯接近飽和，若用工頻電源在被試變壓器繞組兩端施加大于額定電壓的試驗電壓，則空載勵磁電流會




急劇增加，達到不可允許的程度。變壓器、互感器感應耐壓試驗是檢驗該產品是否符合標準的一項重要試驗。

1、打開三倍頻電源發生器電源開關，電源指示燈和綠燈都不亮？

故障分析：檢查電源保險絲，電源線和電源開關；

解決方案：如果其中任何一個出現損壞請及時更換。

2、打開三倍頻電源發生器的電源開關后，電源指示綠燈閃爍并同時伴有蜂鳴聲。

故障分析：A沒有接地；B接地不可靠；C使用的發電機電源或者是經過開關柜隔離變壓器的電源。

解決方案：A接地;B檢查接地線是否可靠,重新接地；C如果電源經1/1隔離變或現場用自發電源，則必須人為將電源有一點與大地聯接。

3、打開三倍頻電源發生器的電源開關后，電源指示綠燈亮，高壓指示紅燈不亮（高壓合不上）.

故障分析：A調壓電位器不在零位；B過壓整定開關設定為零C高壓指示按鈕燈可能損壞。

中試控股解決方案：A把調壓電位器回到零位B過壓整定開關設定為本次試驗所需要的電壓值C檢查高壓指示燈如有損壞請更換。

4、三倍頻電源發生器在使用過程中高壓數字微安表指示始終為零。

故障分析：A高壓數字微安表可能損壞B微安表輸出線可能短路C微安表輸出線接觸不良

3倍頻電源發生器解決方案：A微安表維修B檢查微安表輸出線，如有短路碰線請重新焊接C檢查微安表輸出線和微安表接觸式電源開關，如果其中有損壞請及時更換。
