絕緣靴耐壓試驗

絕緣靴的耐壓檢測不僅關系到絕緣靴的合格性還關系到使用人員的生命安全，所以選擇絕緣靴耐壓試驗裝置是很重要的?，F在的試驗裝置都是全自動的，能夠自動地測量出每只絕緣靴的漏電電流，這種專業的設備測量的結果也是比較安全可靠的。這樣也能保證做絕緣靴耐壓試驗的工作人員的安全。

絕緣靴耐壓試驗在測量絕緣桿或者是絕緣服這樣的物品的耐壓的時候，我們需要用酒精把被測物品擦干凈，這樣避免觸電還能提高測量的精確度，對于其他的試驗需要用到的物品也需要用酒精進行擦拭。在測試完了之后，是把有水的物品擦干，然后盡量放在干燥的地方，如果能通風就更好了。

絕緣罩、絕緣手套、絕緣靴內外水面應低于這些絕緣工具端部一定距離。

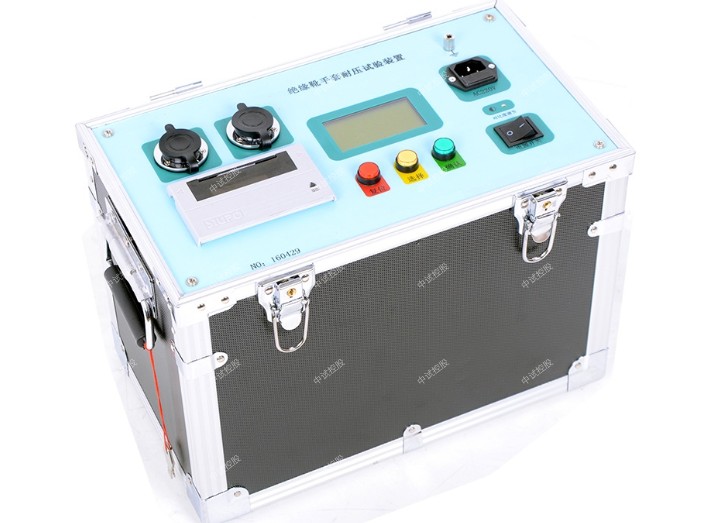

ZSNYZ-C智能絕緣靴(手套)耐壓試驗裝置

一、簡介
ZSNYZ-C絕緣靴(手套)耐壓試驗裝置是我公司根據絕緣靴(手套)的試驗規程，并遵從廣大用戶意見而設計的。該絕緣靴(手套

)耐壓試驗裝置采用全自動升(降)壓，自動讀出每個被試品的泄漏電流，整個過程全自動完成，自動打印試驗數據，有效的解決

了過去不規則的測試方式，從而簡化了測試手續，提高了測試速度。絕緣靴(手套)耐壓試驗裝置更可靠地鑒別絕緣靴(手套)的泄

漏電流，工頻耐壓等參數。保障了試驗工作者的安全，是理想的絕緣靴(手套)專用設備。其主要特點：可同時測試3雙絕緣靴(手

套)，并可讀取每只的泄漏電流，準確判斷不合格的絕緣靴(手套)；結構底部裝配腳輪，可隨意移動。
ZSNYZ-C絕緣靴(手套)耐壓試驗裝置符合電力公司《電力安全工器具預防性試驗規程》發[2002]777號)要求，符合《規

程》對絕緣靴、絕緣手套進行智能化絕緣性預防試驗，廣泛使用于供電、發電等電力企業。 智能絕緣靴絕緣手套試驗機由高壓

測試裝置和數據處理裝置兩部分組成。

二、技術特征
1、漢字菜單顯示，人機對話操作，操作簡便；
2、可6只試件同時試驗，提高工作效率；
3、自動打印出測試報告；
4、可以設定參數做其它產品的絕緣性能預防性試驗；
5、整套裝置由高壓測試裝置和數據處理裝置兩部分組成；
6、可進行絕緣靴、高壓絕緣手套、低壓絕緣手套的智能化絕緣性能預防性試驗，項目齊全；
7、可自行設定參數做其它產品的泄漏電流測量試驗；
8、測試過程微電腦控制，升壓、降壓自動完成；
9、高、低壓隔離，安全可靠；
10、320×240液晶顯示器、高速熱敏打印機；
11、高壓電壓、低壓電流、6路泄漏電流共8路測量方式，高精度傳感器和高性能14位AD采集芯片；
12、人機對話全鍵盤操作方式，智能化工作全過程，任選自動耐壓方式和手動耐壓方式；
13、實時顯示高壓電壓、低壓電流、6路泄漏電流，時間及耐壓結果，顯示直觀明了；
14、自動保存設置數據，掉電后開機后顯示上一次的設置數據；
15、完善的過壓、過流保護，任意設定輸出電壓、低壓電流上限、泄漏電流上限和計時時間；
16、具有回零檢測功能，回零確定后才可進行試驗，安全可靠；
17、逼近式調壓算法，到達設定電壓后自動耐壓計時，計時結束后自動降壓回零；
18、超過設定低壓電流上限或泄漏電流上限時自動切斷電壓輸出，降壓回零，并發生聲光；
19、精良的軟硬件抗干擾設計，多種抗干擾，適應惡劣電磁環境；
20、自動錯誤診斷，易于發現和解決問題；
21、可選配遠程通信、門聯鎖警燈警鈴、外接分壓器校驗接口等。




來自于中試控股檢測試驗技術，中試控股致立標準、穩定、安全的電力試驗設




備。
ZSNYZ-C 全自動絕緣靴(手套)耐壓試驗裝置是參照《GB17622-1998,DL/T976-2005根據絕緣靴（手套）的試驗規程》，并遵從廣




大用戶意見而設計的全自動耐壓裝置，ZSNYZ-C 全自動絕緣靴耐壓試驗裝置采用全自動升（降）壓，并自動讀出每個被試品




的泄漏電流，自動打印試驗數據，整個過程全自動完成，提高了測試速度，更可靠地鑒別絕緣靴（手套）的泄漏電流，工頻耐壓




等參數，是理想的絕緣靴（手套）專用設備，ZSNYZ-C 全自動絕緣靴(手套)耐壓試驗裝置電壓達30KV, 具有過流保護、過壓




保護、自定義時間、電壓、泄漏電流值，可同時測試6只絕緣靴（手套），并可讀取每只的泄漏電流，準確判斷不合格的絕緣靴




（手套），ZSNYZ-C 全自動絕緣靴(手套)耐壓試驗裝置在底部裝配腳輪，可隨意移動， 方便現場移動。




操作箱操作指南
1. 使用前先將水電阻內注水（水電阻是空的，注水時不要注得太滿，淹沒電極即可），注滿水的水電阻安裝在移動托架




上,再將電極桿支撐兩端插入絕緣撐桿和水電阻內。
2. 將水槽注水（水槽整個三分之二），被試品注水，絕緣靴（手套）內外盛水呈相同高度，應有90mm的露出水面部分，并確保




絕緣靴（手套）露出水面的部分干燥清潔，然后將高壓電極置于絕緣靴（手套）內并將絕緣靴（手套）夾好。
3. 絕緣靴（手套）試驗車上的接地端與地網相連，絕緣靴（手套）操作箱面板接地端也與地網相連并同試驗車上接地端在同一




個接點位置接地網。
4. 檢查全自動絕緣靴(手套)耐壓試驗裝置總電源是否與輸入電源一致（～220V  50Hz），用操作箱配的兩根電纜把操作箱同試




驗臺相連接。
5. 操作箱操作指南
6. 面板操作說明：
“復位”鍵:相當于退出和返回上一級菜單的作用。在試驗過程中可隨時按“復位”鍵終止操作。
“選擇”鍵:移動光標；在“自定義”菜單下可用來選擇耐壓試驗電壓值、試驗時間值、泄漏電流值。
“確認”鍵:按鍵選擇下一部操作，試驗過程結束后，按“確認”鍵可以打印試驗數據。
7. 在試驗過程中，如果泄漏電流大于規定值、或試驗品被擊穿，操作箱保護動作，自動切斷電源，自動回零，泄漏電流超標或




被擊穿的絕緣靴（手套）對應的指示值閃爍，并有聲，取下泄漏電流超標或被擊穿的絕緣靴（手套），然后再重復上述操作




方法。在試驗過程中如果由于市電波動造成試驗電壓或高或低，可以按“確認”鍵升高電壓，也可以按“選擇”鍵降低電壓。
8. 整個試驗過程結束后，操作箱會自動回零，按“確認”鍵可以打印試驗數據。
9. 拆卸絕緣靴（手套）時應切斷電源，重復上述方法進行下一批次的試驗。




三、使用要求
1.ZSNYZ-C 全自動絕緣靴(手套)耐壓試驗裝置在試驗過程中，操作人員應安全距離操作（空氣中每米小于20KV），工頻耐壓試驗




臺、操作箱必須可靠接地，接地電阻應小于0. 1Ω。
2.使用ZSNYZ-C 全自動絕緣靴(手套)耐壓試驗裝置前應測試變壓器絕緣電阻，其輸入對地絕緣電阻值應大于2M，輸出對地絕緣電




阻值應大于10M。
3.使用前應檢查各電氣元件觸點是否松動，接觸是否良好,各保護系統是否能正常工作。
4.使用ZSNYZ-C 全自動絕緣靴(手套)耐壓試驗裝置前，應將絕緣撐桿、電極、電極桿、盛水槽等各部位用酒精擦凈。
5.試驗完畢應將水放完，用棉布將各部位擦干。若長期不使用時應置于干燥通風處保存。
6.工作和存放場所應無嚴重影響絕緣的氣體、蒸汽、化學性塵埃及其它爆炸性和侵蝕性介質。
7.必須由專業人員操作，并嚴格遵守操作程序。




四、試驗方法及檢驗標準
試驗應在特制的水箱內進行。試驗時，全自動絕緣靴(手套)耐壓試驗裝置的水箱內裝滿水，水箱對地絕緣。若水箱為金屬材料制




品，地線可接至水箱壁，并串聯一交流毫安表接地。將絕緣手套、絕緣靴內盛上水，置于水箱內。
絕緣罩、絕緣手套、絕緣靴內外水面應低于這些絕緣工具端部一定距離。如絕緣手套內外水面不能高于手套口以下5cm，絕緣靴




內外水面不能高于絕緣靴端面部以下5cm，而且要求露出水面的部分保持干燥清潔，防止加壓時內外水面沿端部產生沿面放電。
耐壓試驗時，如絕緣罩、絕緣手套、絕緣靴被擊穿，電流異常擺動或泄漏電流超過表1所示標準，即高壓絕緣手套泄漏電流超過




9mA，低壓絕緣手套泄漏電流超過2.5mA．高壓橡膠絕緣靴泄漏電流超過7.5mA．應視為不合格，禁止再用作絕緣安全工具。
絕緣罩耐壓時間5min．試驗周期每年一次，而絕緣手套、絕緣靴耐壓時間為1min，試驗周期為每6個月一次。

如絕緣手套內外水面不能高于手套口以下5cm，絕緣靴內外水面不能高于絕緣靴端面部以下5cm，而且要求露出水面的部分保持干燥清潔，防止加壓時內外水面沿端部產生沿面放電。

絕緣罩耐壓時間5min．試驗周期每年一次，而絕緣手套、絕緣靴耐壓時間為1min，試驗周期為每6個月一次。

使用絕緣靴（手套）耐壓試驗裝置我們有些方面是需要注意的，在對裝置進行試驗的時候，試驗人員要保持處于一個安全的距離范圍。而實驗人員工作的試驗臺必須是接地的，對于接地的電阻也是有要求的，只有在0.1歐姆以下才能保證安全。在使用試驗裝置的時候，要保證絕緣電阻足夠大，至少應該有2兆歐，可以在試驗之前就測量一下。

耐壓試驗時，如絕緣罩、絕緣手套、絕緣靴被擊穿，電流異常擺動或泄漏電流超過表1所示標準，即高壓絕緣手套泄漏電流超過9mA，低壓絕緣手套泄漏電流超過2.5mA．高壓橡膠絕緣靴泄漏電流超過7.5mA．應視為不合格，禁止再用作絕緣安全工具。

絕緣靴耐壓試驗試驗應在特制的水箱內進行。試驗時，絕緣靴手套耐壓裝置的水箱內裝滿水，水箱對地絕緣。若水箱為金屬材料制品，地線可接至水箱壁，并串聯一交流毫安表接地。將絕緣手套、絕緣靴內盛上水，置于水箱內。
