絕緣耐壓試驗裝置

高壓絕緣靴和絕緣工具做耐壓試驗說明

對于做高壓絕緣靴和絕緣工具做耐壓試驗電。電氣安全用具包括絕緣安全用具和一般防護用具檢測。絕緣安全用具分為兩類：一種是基本絕緣安全用具；二是輔助絕緣安全用具。  高壓設備的基本絕緣安全用具有絕緣棒、絕緣夾鉗和高壓試電筆等。其輔助絕緣安全用具有絕緣手套、絕緣鞋、絕緣墊及絕緣臺等。

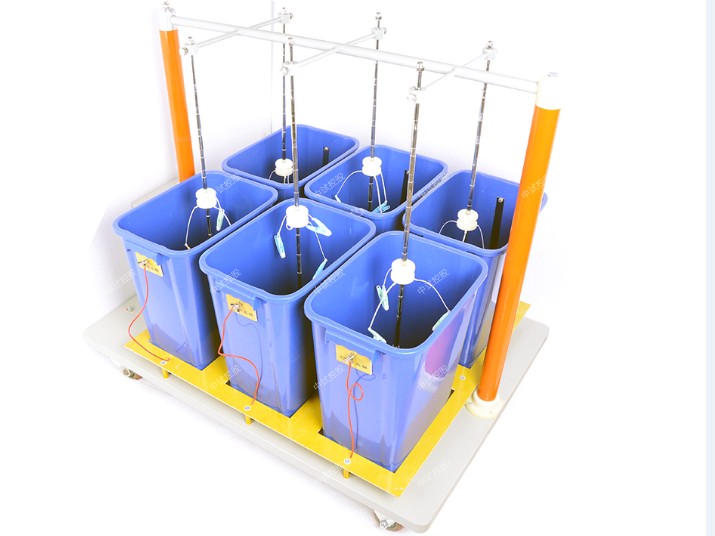

ZSNYZ-C智能絕緣靴(手套)耐壓試驗裝置


一、簡介
ZSNYZ-C絕緣靴(手套)耐壓試驗裝置是我公司根據絕緣靴(手套)的試驗規程，并遵從廣大用戶意見而設計的。該絕緣靴(手套


)耐壓試驗裝置采用全自動升(降)壓，自動讀出每個被試品的泄漏電流，整個過程全自動完成，自動打印試驗數據，有效的解決

了過去不規則的測試方式，從而簡化了測試手續，提高了測試速度。絕緣靴(手套)耐壓試驗裝置更可靠地鑒別絕緣靴(手套)的泄


漏電流，工頻耐壓等參數。保障了試驗工作者的安全，是理想的絕緣靴(手套)專用設備。其主要特點：可同時測試3雙絕緣靴(手


套)，并可讀取每只的泄漏電流，準確判斷不合格的絕緣靴(手套)；結構底部裝配腳輪，可隨意移動。
ZSNYZ-C絕緣靴(手套)耐壓試驗裝置符合電力公司《電力安全工器具預防性試驗規程》發[2002]777號)要求，符合《規


程》對絕緣靴、絕緣手套進行智能化絕緣性預防試驗，廣泛使用于供電、發電等電力企業。 智能絕緣靴絕緣手套試驗機由高壓

測試裝置和數據處理裝置兩部分組成。


二、技術特征
1、漢字菜單顯示，人機對話操作，操作簡便；
2、可6只試件同時試驗，提高工作效率；
3、自動打印出測試報告；
4、可以設定參數做其它產品的絕緣性能預防性試驗；
5、整套裝置由高壓測試裝置和數據處理裝置兩部分組成；
6、可進行絕緣靴、高壓絕緣手套、低壓絕緣手套的智能化絕緣性能預防性試驗，項目齊全；
7、可自行設定參數做其它產品的泄漏電流測量試驗；
8、測試過程微電腦控制，升壓、降壓自動完成；
9、高、低壓隔離，安全可靠；
10、320×240液晶顯示器、高速熱敏打印機；
11、高壓電壓、低壓電流、6路泄漏電流共8路測量方式，高精度傳感器和高性能14位AD采集芯片；
12、人機對話全鍵盤操作方式，智能化工作全過程，任選自動耐壓方式和手動耐壓方式；
13、實時顯示高壓電壓、低壓電流、6路泄漏電流，時間及耐壓結果，顯示直觀明了；
14、自動保存設置數據，掉電后開機后顯示上一次的設置數據；
15、完善的過壓、過流保護，任意設定輸出電壓、低壓電流上限、泄漏電流上限和計時時間；
16、具有回零檢測功能，回零確定后才可進行試驗，安全可靠；
17、逼近式調壓算法，到達設定電壓后自動耐壓計時，計時結束后自動降壓回零；
18、超過設定低壓電流上限或泄漏電流上限時自動切斷電壓輸出，降壓回零，并發生聲光；
19、精良的軟硬件抗干擾設計，多種抗干擾，適應惡劣電磁環境；
20、自動錯誤診斷，易于發現和解決問題；
21、可選配遠程通信、門聯鎖警燈警鈴、外接分壓器校驗接口等。




來自于中試控股檢測試驗技術，中試控股致立標準、穩定、安全的電力試驗設




備。
ZSNYZ-C 全自動絕緣靴(手套)耐壓試驗裝置是參照《GB17622-1998,DL/T976-2005根據絕緣靴（手套）的試驗規程》，并遵從廣




大用戶意見而設計的全自動耐壓裝置，ZSNYZ-C 全自動絕緣靴耐壓試驗裝置采用全自動升（降）壓，并自動讀出每個被試品




的泄漏電流，自動打印試驗數據，整個過程全自動完成，提高了測試速度，更可靠地鑒別絕緣靴（手套）的泄漏電流，工頻耐壓




等參數，是理想的絕緣靴（手套）專用設備，ZSNYZ-C 全自動絕緣靴(手套)耐壓試驗裝置電壓達30KV, 具有過流保護、過壓




保護、自定義時間、電壓、泄漏電流值，可同時測試6只絕緣靴（手套），并可讀取每只的泄漏電流，準確判斷不合格的絕緣靴




（手套），ZSNYZ-C 全自動絕緣靴(手套)耐壓試驗裝置在底部裝配腳輪，可隨意移動， 方便現場移動。




操作箱操作指南
1. 使用前先將水電阻內注水（水電阻是空的，注水時不要注得太滿，淹沒電極即可），注滿水的水電阻安裝在移動托架




上,再將電極桿支撐兩端插入絕緣撐桿和水電阻內。
2. 將水槽注水（水槽整個三分之二），被試品注水，絕緣靴（手套）內外盛水呈相同高度，應有90mm的露出水面部分，并確保




絕緣靴（手套）露出水面的部分干燥清潔，然后將高壓電極置于絕緣靴（手套）內并將絕緣靴（手套）夾好。
3. 絕緣靴（手套）試驗車上的接地端與地網相連，絕緣靴（手套）操作箱面板接地端也與地網相連并同試驗車上接地端在同一




個接點位置接地網。
4. 檢查全自動絕緣靴(手套)耐壓試驗裝置總電源是否與輸入電源一致（～220V  50Hz），用操作箱配的兩根電纜把操作箱同試




驗臺相連接。
5. 操作箱操作指南
6. 面板操作說明：
“復位”鍵:相當于退出和返回上一級菜單的作用。在試驗過程中可隨時按“復位”鍵終止操作。
“選擇”鍵:移動光標；在“自定義”菜單下可用來選擇耐壓試驗電壓值、試驗時間值、泄漏電流值。
“確認”鍵:按鍵選擇下一部操作，試驗過程結束后，按“確認”鍵可以打印試驗數據。
7. 在試驗過程中，如果泄漏電流大于規定值、或試驗品被擊穿，操作箱保護動作，自動切斷電源，自動回零，泄漏電流超標或




被擊穿的絕緣靴（手套）對應的指示值閃爍，并有聲，取下泄漏電流超標或被擊穿的絕緣靴（手套），然后再重復上述操作




方法。在試驗過程中如果由于市電波動造成試驗電壓或高或低，可以按“確認”鍵升高電壓，也可以按“選擇”鍵降低電壓。
8. 整個試驗過程結束后，操作箱會自動回零，按“確認”鍵可以打印試驗數據。
9. 拆卸絕緣靴（手套）時應切斷電源，重復上述方法進行下一批次的試驗。




三、使用要求
1.ZSNYZ-C 全自動絕緣靴(手套)耐壓試驗裝置在試驗過程中，操作人員應安全距離操作（空氣中每米小于20KV），工頻耐壓試驗




臺、操作箱必須可靠接地，接地電阻應小于0. 1Ω。
2.使用ZSNYZ-C 全自動絕緣靴(手套)耐壓試驗裝置前應測試變壓器絕緣電阻，其輸入對地絕緣電阻值應大于2M，輸出對地絕緣電




阻值應大于10M。
3.使用前應檢查各電氣元件觸點是否松動，接觸是否良好,各保護系統是否能正常工作。
4.使用ZSNYZ-C 全自動絕緣靴(手套)耐壓試驗裝置前，應將絕緣撐桿、電極、電極桿、盛水槽等各部位用酒精擦凈。
5.試驗完畢應將水放完，用棉布將各部位擦干。若長期不使用時應置于干燥通風處保存。
6.工作和存放場所應無嚴重影響絕緣的氣體、蒸汽、化學性塵埃及其它爆炸性和侵蝕性介質。
7.必須由專業人員操作，并嚴格遵守操作程序。




四、試驗方法及檢驗標準
試驗應在特制的水箱內進行。試驗時，全自動絕緣靴(手套)耐壓試驗裝置的水箱內裝滿水，水箱對地絕緣。若水箱為金屬材料制




品，地線可接至水箱壁，并串聯一交流毫安表接地。將絕緣手套、絕緣靴內盛上水，置于水箱內。
絕緣罩、絕緣手套、絕緣靴內外水面應低于這些絕緣工具端部一定距離。如絕緣手套內外水面不能高于手套口以下5cm，絕緣靴

內外水面不能高于絕緣靴端面部以下5cm，而且要求露出水面的部分保持干燥清潔，防止加壓時內外水面沿端部產生沿面放電。
耐壓試驗時，如絕緣罩、絕緣手套、絕緣靴被擊穿，電流異常擺動或泄漏電流超過表1所示標準，即高壓絕緣手套泄漏電流超過

9mA，低壓絕緣手套泄漏電流超過2.5mA．高壓橡膠絕緣靴泄漏電流超過7.5mA．應視為不合格，禁止再用作絕緣安全工具。
絕緣罩耐壓時間5min．試驗周期每年一次，而絕緣手套、絕緣靴耐壓時間為1min，試驗周期為每6個月一次。

 絕緣耐壓試驗裝置低壓設備的基本絕緣安全用具有絕緣手套、裝有絕緣柄的工具和低壓試電筆等。其輔助絕緣安全用具有絕緣臺、絕緣墊及絕緣鞋（靴）等。 一般防護用具包括臨時接地線、隔離板、遮攔、各種安全工作牌、安全腰帶等。

 對絕緣手套和絕緣靴，一般采用的是智能絕緣靴手套耐壓試驗裝置，該裝置對絕緣手套和絕緣靴進行增壓和自動脫扣跳閘的試驗，同樣配備了試驗變壓器和操作箱。絕緣靴手套耐壓試驗裝置在升壓的過程中蜂鳴器會工作發出響聲,表示此時正在升壓，絕緣耐壓試驗裝置并密切注視電壓值和電流值。當電壓升至設定電壓值時，升壓就會停止，此時就會自動計時，到時間后就會自動降壓。注意：每次做完試驗后必須關了電源開關后，再打開電源開關做試驗即可。
