540kVA/108kV變頻串聯諧振耐壓試驗裝置

1)電力變壓器：電壓等級(如10/35/110/220kV規格等);大容量;試驗性質(中性點耐壓或全絕緣耐壓);單相對地電容量;

2)中試控股電力電纜：電壓等級(如10/35/110kV規格等);大長度;截面積;

3)中試控股發電機、電動機：電壓等級(出口電壓或稱工作電壓);試驗電壓(耐壓值);單相對地電容量范圍(如0.2-0.55uF等);

4)GIS：電壓等級(或稱工作電壓);試驗電壓(耐壓值);間隔數量;。

5)540kVA/108kV變頻串聯諧振耐壓試驗裝置開關、絕緣子、PT、CT、絕緣工器具、母線：電壓等級(或稱工作電壓);試驗電壓(耐壓值)。

6)CVT校驗：電壓等級(或稱工作電壓，如35/110/220規格等);試驗電壓(耐壓值);電容量范圍(如0.005-0.02uF)。

10kV電纜耐壓變頻串聯諧振


一、簡介

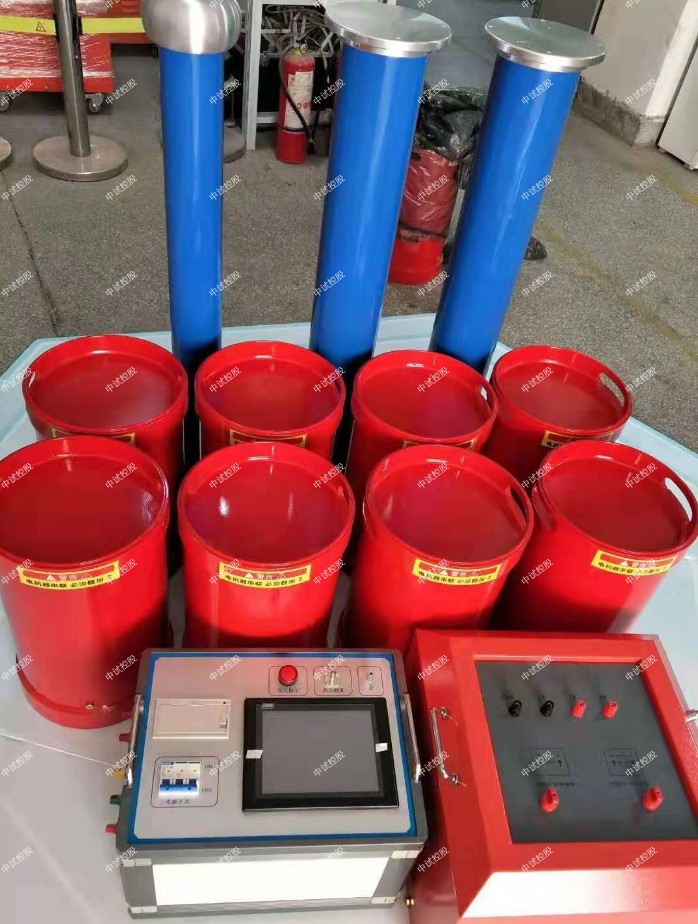

ZSBX-10kV電纜耐壓變頻串聯諧振裝置


1、幫助客戶實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗；
2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的交流耐壓試驗。


二、技術參數
試驗對象：10kV/300mm2電纜長度1km的交流耐壓試驗，電容量≤0.3755uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。


1、額定容量：44kVA；
2、輸入電源：單相220或三相380V電壓，頻率為50Hz；
3、額定電壓：22kV
4、額定電流：2A
5、工作頻率：30-300Hz；
6、裝置輸出波形：正弦波
7、波形率：輸出電壓波形率≤1%；
8、工作時間：額定負載下允許連續5min；過壓1.1倍1分鐘；
9、溫    升：額定負載下連續運行5min后溫升≤65K；
10、品質因素：裝置自身Q≥30(f=45Hz)；
11、保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；
12、測量精度：系統有效值1.5級；


激勵變壓器ZSJLB-3kVA/1.5kV/0.4kV         1臺
額定容量：3kVA；
輸入電壓：0-400V，單相；
輸出電壓：1.5kV
結    構：干式；
重    量：約35kg；


變頻電源ZSXB-F-3kW/220/380V           1臺
額定輸出容量：3kW
工作電源：220/380±10%V（單/三相），工頻
輸出電壓：0 –400V，單相，
額定輸入電流：7.5A
額定輸出電流：7.5A
電壓分辨率：0.01kV
電壓測量精度：1.5%
頻率調節范圍：30 – 300Hz
頻率調節分辨率：≤0.1Hz
頻率穩定度：    0.1%
運 行 時 間：額定容量下連續5min
額定容量下連續運行5min元器件高溫度≤65K;
噪 聲 水 平：≤50dB


高壓電抗器ZSDK-22kVA/22kV             2節
額定容量：22kVA;
額定電壓：22kV；
額定電流：1A；
電 感 量：92H/單節；
品質因素：Q≥30 (f=45Hz)；
結    構：干式；
重    量：約30kg；
電容分壓器ZSFRC-30kV/3500pF           1套
額定電壓：30kV；
高壓電容量：3500pF
介質損耗：tgσ≤0.5%；
分 壓 比：1000：1
測量精度：有效值1.5級;
重    量：約6kg；

現場耐壓試驗的結果判斷

(1)如果GIS的每一部件均已按選定的完整試驗程序承受規定的試驗電壓而無擊穿放電，才認為整個GIS通過試驗。

(2)在試驗過程中如果發生擊穿放電，則應根據放電能量和放電引起的各種聲、光、電、化學等放電效應,以及耐壓試驗過程中進行的其它故障診斷技術提供的試驗結果進行綜合判斷。遇有放電情況，可采取下列步驟：

①施加規定的電壓，進行重復試驗，如果設備或氣隔還能經受，則該放電是自恢復放電。如果重復試驗電壓達到定值和規定時間時，則認為試品合格，否則按下項進行。

②解體，打開放電氣隔，仔細檢查絕緣情況。在采取必要的恢復措施后，方可進行下一次規定耐壓試驗。

5 GIS耐壓試驗擊穿故障的定位方法

540kVA/108kV變頻串聯諧振耐壓試驗裝置若GIS分段后進行耐壓試驗的進出線間隔較多，而試驗過程中發生非自恢復放電或擊穿，僅靠人耳的監聽難以判斷故障發生的確切位置，且容易發生誤判斷而浪費人力、物力和對設備造成不必要的損害。若在現場采用以放電產生沖擊波而引起外殼振動波原理的故障定位器，就可以確定放電間隔。每次耐壓試驗前，將傳感器分別安裝在被試部分，特別是斷路器、隔離開關、母線與各間隔的連接部位絕緣子的連接外殼上。如因傳感器數量有限，使放電或擊穿發生未預報，則應根據監聽放電的情況，降壓斷電后移動傳感器，重新升壓直到找到放電或擊穿部位。
