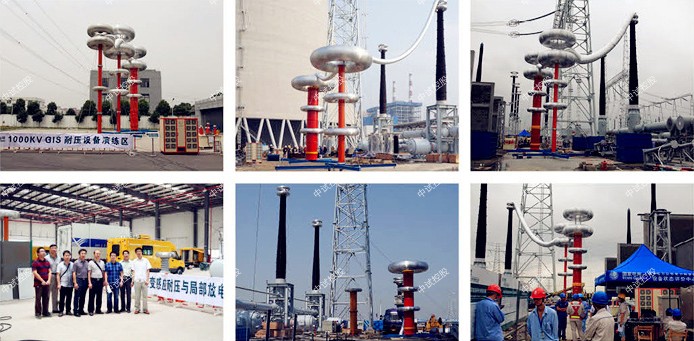

ZSBP-108KVA108KV 變頻串聯諧振試驗成套裝置

關于安裝調試工序上的安排

在落實好電氣設備安裝調試的準備工作后，在工序上可以按照不同的電氣設備種類進行安裝：

1、高壓設備的安裝

我們日常所指的一次設備可直接用于使用電能，其實大致可以分為三類：一是變壓器和電流互感器的交換設備；二是高、低壓開關的控制設備；三是常見的避雷器，它實質上可以稱為是保護設備。

2 、ZSBP-108KVA108KV 變頻串聯諧振試驗成套裝置低壓設備的安裝

在進行低壓設備的安裝前，技術首先要進行準備工作，對戶內的高壓開關柜進行調試，看似簡單的步驟其實十分必要，外母線橋是后安裝的。在安裝電力補償裝置的時候，步驟大致相同，技術首先要調試的對象是電抗器和并聯電容器，連接硬母線時要保證連線接口的清潔，如果沾染異物，容易導致電纜過熱，至于高壓電纜頭和圍桿網門是放在后進行安裝的。

3、二次設備的安裝

二次設備是對一次設備進行控制和保護的裝置，比如電壓表、保護繼電器、指示燈、測量儀表等。

贊同對這些設備進行安裝時，要先安裝它們的一些組件，組件完成后再敷設電纜和配線，在安裝時還必須注意連接的方式和位置，二次設備的調試具有重要的現實意義。

35kV電纜變頻串聯諧振5km
一、簡介
ZSBX-35kV電纜變頻串聯諧振5km


1、實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗；
2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的

交流耐壓試驗。

二、技術參數
試驗對象：35kV/400mm2電纜5km的交流耐壓試驗，電容量≤1.073uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min

額定容量：810kVA；
輸入電源：三相380V電壓，頻率為50Hz；
額定電壓：54kV；
額定電流：15A；
工作頻率：30-300Hz；
裝置輸出波形：正弦波
波形變率：輸出電壓波形變率≤1%；
工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；
溫    升：額定負載下連續運行60min后溫升≤65K；
品質因素：裝置自身Q≥30(f=45Hz)；
保護功能： 對被試品具有過流、過壓及試品閃絡保護(見變頻電源部分)；
測量精度：系統有效值1.5級；

激勵變壓器ZSJLB-45kVA/3kV/0.4kV             1臺
額定容量：45kVA；
輸入電壓：0-400V，單相；
輸出電壓：3kV；
工作時間：60分鐘；
結    構：油式；
重    量：約350kg；
尺    寸：700*600*400

變頻電源ZSXB-F-45kW/380V                 1臺
額定輸出容量：45k
工作電源：380±10%V（三相），工頻
輸出電壓：0 –400V，單相，
額定輸入電流：112.5A
額定輸出電流：112.5A
電壓分辨率：0.01kV
電壓測量精度：1.5%
頻率調節范圍：30-300Hz
頻率調節分辨率：≤0.1Hz
頻率穩定度：    0.1%
運 行 時 間：額定容量下連續60min
額定容量下連續運行60min元器件高溫度≤65K;
噪 聲 水 平：≤50dB

中試控股高壓電抗器ZSDK-405kVA/54kV                2節
額定容量：405kVA;
額定電壓：54kV；
額定電流：7.5A；
中試控股電 感 量：35H/單節；
品質因素：Q≥30 (f=45Hz)；
工作時間：60分鐘；
結    構：油式；
重    量：約750kg；
尺    寸：Φ650*900mm
電容分壓器ZSFR-60kV/1000pF                1套
額定電壓：60kV；
高壓電容量：1000pF
介質損耗：tgσ≤0.5%；
分 壓 比：1000：1
測量精度：有效值1.5級；
工作時間：60分鐘；
重    量：約12kg；
尺    寸：Φ160*850mm
補償電容分壓器ZSFRC-60kV/10000pF             1套
額定電壓：60kV；
高壓電容量：10000pF；
工作時間：5分鐘；
重      量：12kg；
尺      寸：Φ150*600mm；

現在變壓器安裝的底座是一個基礎型的鋼座，這個基礎型的鋼座與接地干線焊被一起固定在地面上，這樣的穩固性較高，但同時也出現了問題。因為變壓器是利用螺栓固定在鋼座上的，而通常變壓器的安裝要求十分高，這樣的情況下往往會出現鋼座與變壓器底盤尺寸不符合，或者是柜的尺寸不匹配，直接影響了設備的順利安裝。

ZSBP-108KVA108KV 變頻串聯諧振試驗成套裝置保護屏上的二次電纜頭在制作時需要格外注意，如果絕緣層損壞，安裝將得不到保證，為了避免電纜線，使屏蔽層接地，尤其是安裝為了省事經常將電纜捆扎在一起，這種做法并不恰當，好的方法是單根電纜打把固定，寧可工序上繁瑣一點，也可以方便后續的運行維護，實質上從整體上省下了時間。
