ZSBP-162kVA-108kV變頻串聯諧振耐壓試驗裝置

時間：2021-01-29

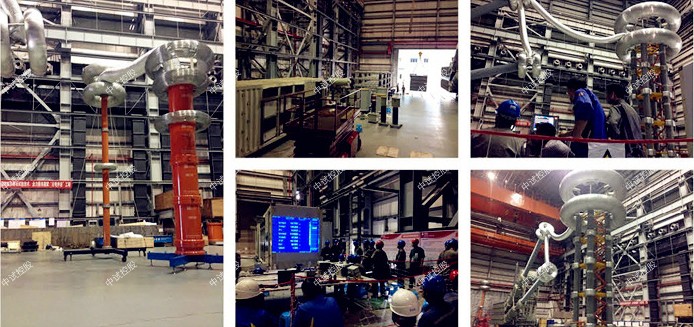

ZSBP-162kVA-108kV變頻串聯諧振耐壓試驗裝置

試驗時，對試驗現場要劃安全區域

在做試驗前，應先檢查儀器是否完好無損，各連接導線是否完好，確保電源輸出，信號采樣線纜穩妥連接，導通無阻。

但是由于電網電壓不是恒定的，電源輸入電壓是波動的，那么高壓輸出也是具有一定的波動性，此種情況可能會造成電壓波峰出現過電壓保護。如果出現電源電壓波動，可以調整儀器的過電壓保護，提高過電壓保護設置，我們一般要求過電壓保護設置到電壓保護的1.1-1.2倍，此時設置

ZSBP-162kVA-108kV變頻串聯諧振耐壓試驗裝置試驗前要確保接線準確無誤，尤其是地線回路，一定要安全接地。

在通過串聯諧振試驗找到諧振點并升壓到試驗電壓時，如果出現試品耐壓不合格或者現場環境沒發生大的變化等現象，試驗是不會產生過電壓保護或者其他故障。

10kV電纜變頻串聯諧振3km

一、簡介
ZSBX-10kV電纜耐壓變頻串聯諧振裝置

1、實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗；
2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的交流耐壓試驗。

二、技術參數
試驗對象：10kV/300mm2電纜3km的交流耐壓試驗，電容量≤1.126uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

額定容量：132kVA;
輸入電源：三相380V電壓，頻率為50Hz;
額定電壓： 22kV;
額定電流： 6A;
工作頻率：30-300Hz;
裝置輸出波形：正弦波
波形變率：輸出電壓波形變率≤1%;
工作時間：額定負載下允許連續5min;過壓1.1倍1分鐘；
溫升：額定負載下連續運行5min后溫升≤65K;
品質因素：裝置自身Q≥30（f=45Hz）;
保護功能：對被試品具有過流、過壓及試品閃絡保護（詳見變頻電源部分）;
測量精度：系統有效值1.5級；

激勵變壓器ZSJLB-6kVA/1kV/0.4kV 1臺
額定容量：6kVA；
輸入電壓：0-400V，單相；
輸出電壓：1kV
結構：干式；
重量：約42kg；

變頻電源ZSXB-F -6kW/220/380V 1臺
額定輸出容量：6kW
工作電源：220/ 380±10%V（單/三相），工頻
輸出電壓：0 –400V，單相，
額定輸入電流：15A
額定輸出電流：15A
電壓分辨率： 0.01kV
電壓測量精度：1.5%
頻率調節范圍：30 – 300Hz
頻率調節分辨率：≤0.1Hz
頻率穩定度： 0.1%
運行時間：額定容量下連續5min
額定容量下連續運行5min元器件溫度≤65K;
噪聲水平：≤50dB

高壓電抗器ZSDK-44kVA/22kV 3節
額定容量：44kVA;
額定電壓：22kV；
額定電流：2A；
電感量：55H/單節；
品質因素：Q≥30 (f=45Hz)；
結構：干式；
重量：約42kg；

電容分壓器ZSFR-30kV/6000pF 1套
額定電壓：30kV；
高壓電容量：6000pF
介質損耗：tgσ≤0.5%；
分壓比：1000：1
測量精度：有效值1.5級;
重量：約6kg；

由于諧振原理中理論可以將低壓電壓諧振到80倍（由于品質因數等關系一般不超過30倍），變頻串聯諧振試驗裝置掃頻時需要的電壓一般為20-50V，通過激勵變后的電壓一般為幾百伏。

到1.2倍基本沒有問題。

主機發生故障后，不要自行拆開機箱維修

通過以上原理我們發現，如果我們需要的試品試驗電壓小于系統諧振時諧振點時的電壓，系統可能在自動尋找諧振點時就出現過電壓保護，此時整個變頻串聯諧振試驗裝置是無法及時耐壓，試驗也是無法完成的。

如何防止變頻串聯諧振試驗裝置產生的過電壓以上為較簡單的問題，但是由于電壓波動造成的過電壓在設置好過電壓保護的情況下是很難出現的。一般變頻串聯諧振試驗裝置的過電壓都會出現在儀器的掃頻階段，也就是找到諧振點的過程中。使用過的人員都知道，變頻串聯諧振試驗裝置找諧振點的過程中，其電壓與頻率的呈現拋物線一樣的線性關系。系統默認找到最高電壓，也就是拋物線的頂點作為諧振點。

ZSBP-162kVA-108kV變頻串聯諧振耐壓試驗裝置不允許正在試驗時突然切斷系統電源，每次試驗時要退出正在試驗狀態，才可以切斷電源。
