ZSBP-560KVA270KV變頻串聯諧振耐壓試驗裝置

對于35kV系統，當發生單相接地時，消弧線圈上高的電壓是相電壓，即2ZkV，伏安特性試驗其試驗電壓也應加到22kV。為安全起見，需先將串聯電容器作工頻耐壓試驗。試驗電壓為24kV，耐壓時間為1min。

變頻串聯諧振試驗過程中，勵磁變的容量應大于有功功率P，并在勵磁變低輸出電壓滿足試驗要求的前提下盡量降低勵磁變的變比，從而相應減小勵磁變原邊的輸入電流。

35kV變頻串聯諧振5km，110kV電纜1km
一、簡介
ZSBX-35kV變頻串聯諧振5km，110kV電纜1km


1、實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗；
2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的交流耐壓試驗。


二、技術參數
試驗對象：


1、35kV/300mm2電纜5km的交流耐壓試驗，電容量≤0.97uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。
2、110kV/630mm2電纜1km的交流耐壓試驗，電容量≤0.201uF，試驗頻率30-300Hz，試驗電壓128kV，試驗時間60min。


設備組合


被試品對象


電抗器81kVA/27kV十節


激勵變壓器輸出端選擇110kV/630mm2電纜1km


使用電抗器五節串聯兩組并聯5kV35kV/300mm2電纜3km


使用電抗器兩節串聯三組并聯2.5kV35kV/300mm2電纜4km


使用電抗器兩節串聯四組并聯2.5kV35kV/300mm2電纜5km


使用電抗器兩節串聯五組并聯


（其中一組電抗器接地）


2.5kV


額定容量：810kVA；
輸入電源：三相380V電壓，頻率為50Hz；
額定電壓：54kV；135kV；
額定電流：15A；6A；
工作頻率：30-300Hz；
裝置輸出波形：正弦波
波形變率：輸出電壓波形變率≤1%；
工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；
溫    升：額定負載下連續運行60min后溫升≤65K；
品質因素：裝置自身Q≥30(f=45Hz)；
保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；
測量精度：系統有效值1.5級；


激勵變壓器ZSJLB-30kVA/2.5/5kV/0.4kV         1臺
額定容量：30kVA；
輸入電壓：0-400V，單相；
輸出電壓：2.5/5kV
結    構：干式；
重    量：約130kg；


變頻電源ZSXB-F-30kW/380V           1臺
額定輸出容量：30kW
工作電源：380±10%V（三相），工頻
輸出電壓：0 –400V，單相，
額定輸入電流：75A
額定輸出電流：75A
電壓分辨率：0.01kV
電壓測量精度：1.5%
頻率調節范圍：30 – 300Hz
頻率調節分辨率：≤0.1Hz
頻率穩定度：    0.1%
運行 時 間：額定容量下連續60min
額定容量下連續運行60min元器件高溫度≤65K;
噪聲 水 平：≤50dB


高壓電抗器ZSDK-81kVA/27kV           10節
額定容量：81kVA;
額定電壓：27kV；
額定電流：3A；
電感 量：34H/單節；
品質因素：Q≥30 (f=45Hz)；
結    構：干式；
重    量：約75kg；


電容分壓器ZSFRC-130kV/2000pF            1套
額定電壓：130kV；
高壓電容量：2000pF
介質損耗：tgσ≤0.5%；
分壓 比：1500：1
測量精度：有效值1.5級;
重    量：約26kg；

ZSBP-560KVA270KV變頻串聯諧振耐壓試驗裝置試驗變壓器有800V、1000V、1500V三個端子，當系統所需高壓小于15kV時選用800V端子，當系統所需高壓大于15kV小于60kV時選用1000V端子，當系統所需高壓大于60kV時選用1500V端子。

在調節時，為避免諧振出現過高電壓損壞被試的消弧線圈，要并接保護球隙F2(直徑5cm)及水電阻(0.1Ω/V)，為保護電容器要并接保護球隙F1。

調壓器只能朝一個方向調節，避免磁滯影響。每一個抽頭應選擇同一個量程進行測量，中途不要改變量程，以免影響試驗的準確度

若不考慮調壓器的電感值，會導致電容器匹配不當。工作點偏離調諧點較遠，調諧幅值也低。若考慮調壓器的電感值時，一般可將消弧線圈的電感值再加大3.5% ~4%即可。

采用專配的一點接地式試驗接地線組。特別注意試驗接地線應盡可能的短，不要任意延長接地線長度。試驗時操作人員除接觸調諧、調壓絕緣旋鈕外，不要觸及控制箱金屬外殼，否則在高壓側擊穿或放電時，可能有輕微的痛感。

試驗設備(諧振電抗器、分壓器、勵磁變壓器等)應盡量靠近被試電纜頭，減少試驗接地線的長度，即減少接地線的電感量。

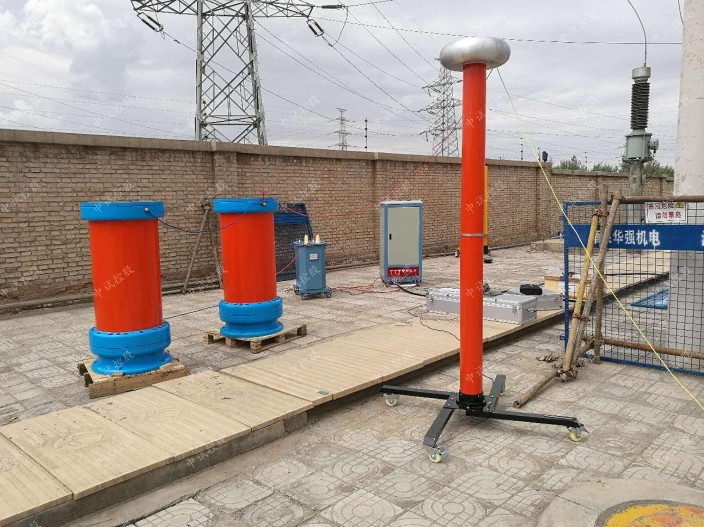

串聯諧振試驗裝置主要由變頻控制器，勵磁變壓器，高壓電抗器，高壓分壓器等組成。

由于被試電纜的電容量較大，若在試驗時試品擊穿或發生高壓引線對地放電，在電纜的接地端處，試驗接地線和控制箱外殼等處，可能會產生暫態過電壓。本設備已在控制箱和主要部件內，采取多重暫態過電壓保護措施，能保證設備的正常工作。

ZSBP-560KVA270KV變頻串聯諧振耐壓試驗裝置考慮串聯諧振回路電感L值時，應考慮調壓器的電感，即回路電感應為消弧線圈的電感值和調壓器電感值之和。
