35KV2KM變頻諧振串并聯試驗裝置

繞組變形試驗

串聯諧振試驗裝置對變壓器進行高頻電壓通電，其中的繞組都可以成為由曲線電阻，電容，以及電感等組成的線性雙口網絡，繞組發生變形的話，會造成參數的變化，以至于網絡傳遞函數的額極值點和零點發生變化，通過使用頻率分析法，可以檢驗變壓器的繞組變形狀況。串聯諧振試驗裝置對試驗結果進行橫向和縱向的分析，比較振幅特性差別，判斷繞組產生變形與否。

中試控股繞組直流電阻檢測

35KV2KM變頻諧振串并聯試驗裝置直流電阻的檢測是一項非常有效的試驗項目，能直接反映繞組匝間的短路，通常用變壓器直流電阻測試儀可快速檢測出故障，如：接頭接觸不良，導線電阻差異，分接開關接觸情況，以及繞組斷股等問題。

35kV電纜變頻串聯諧振3km，10kV電纜7km
一、簡介
ZSBX-35kV電纜變頻串聯諧振2km


1、實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗；
2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的交流耐壓試驗。






二、技術參數
試品對象：


1、35kV/300mm2電纜2km的交流耐壓試驗，電容量≤0.389uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。


2、10kV/300mm2電纜5km的交流耐壓試驗，電容量≤1.88uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。


3、10kV開關、互感器的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過42kV，試驗時間1min






設備組合


被試品對象


電抗器67.5kVA/27kV四節


激勵變壓器輸出端選擇35kV/300mm2電纜2km


使用電抗器兩節串聯兩組并聯3kV10kV/300mm2電纜5km


使用電抗器四節并聯1.5kV10kV開關、互感器


使用電抗器兩節串聯3kV





額定容量：270kVA；
輸入電源：單相220或三相380V電壓，頻率為50Hz；
額定電壓：27kV；54kV；
額定電流：10A；5A；
工作頻率：30-300Hz；
裝置輸出波形：正弦波
波形率：輸出電壓波形率≤1%；
工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；
溫    升：額定負載下連續運行60min后溫升≤65K；
品質因素：裝置自身Q≥30(f=45Hz)；
保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；
測量精度：系統有效值1.5級；


激勵變壓器ZSJLB-15kVA/1.5/3kV/0.4kV                       1臺
額定容量：15kVA；
輸入電壓：0-400V，單相；
輸出電壓：1.5/3kV
結    構：干式；
重    量：約85kg；


變頻電源ZSXB-F-15kW/220/380V                          1臺
額定輸出容量：15kW
工作電源：220/380±10%V（單/三相），工頻
輸出電壓：0 –400V，單相，
額定輸入電流：37.5A
額定輸出電流：37.5A
電壓分辨率：0.01kV
電壓測量精度：1.5%
頻率調節范圍：30 – 300Hz
頻率調節分辨率：≤0.1Hz
頻率穩定度：    0.1%
運行 時 間：額定容量下連續60min
額定容量下連續運行60min元器件高溫度≤65K;
噪聲 水 平：≤50dB


高壓電抗器ZSDK-67.5kVA/27kV                    4節
額定容量：67.5kVA;
額定電壓：27kV；
額定電流：2.5A；
電感 量：50H/單節；
品質因素：Q≥30 (f=45Hz)；
結    構：干式；
重    量：約65kg；


電容分壓器ZSFRC-60kV/1500pF                      1套
額定電壓：60kV；
高壓電容量：1500pF
介質損耗：tgσ≤0.5%；
分壓 比：1000：1
測量精度：有效值1.5級;
重    量：約8kg；

35KV2KM變頻諧振串并聯試驗裝置該裝置主要針35kV及以下電纜等所有電氣主設備的交流耐壓試驗設計。電抗器采用多只分開設計，既可滿足高電壓、小電流的設備試驗條件要求，又能滿足象6kV電纜這樣的低電壓的交流耐壓試驗要求，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位耐壓設備。

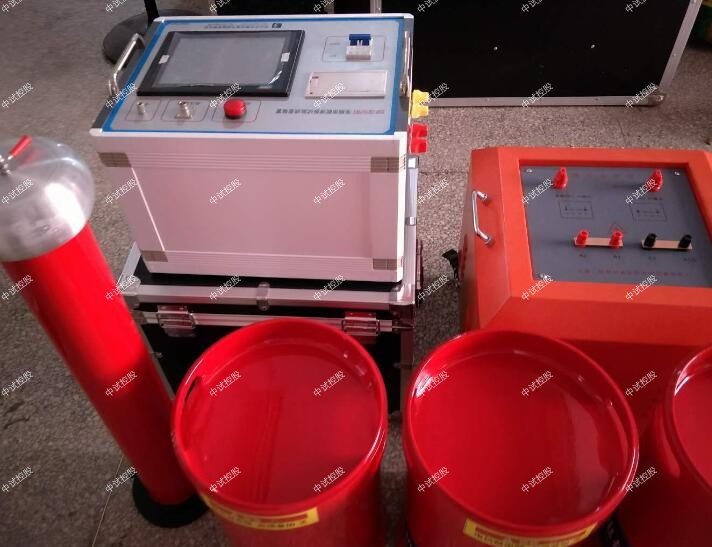

該裝置主要由變頻電源、激勵變壓器、電抗器、電容分壓器組成。

調頻諧振裝置主要功能及其技術特點：

中試控股裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根據需要整定，試品閃絡時閃絡保護動作并能記下閃絡電壓值，以供試驗分析。

整個裝置單件重量很輕，大不超過60kg，便于現場使用。

裝置具有多種工作模式，根據現場情況靈活選擇，提高試驗速度。

改善輸出電壓的波形。
