電纜損傷調試儀

中試控股串聯諧振逆變器的基本原理，它包括直流電壓源，和由開關s1～s4組成的逆變橋及由r、l、c組成的串聯諧振負載。其中開關s1～s4可選用igbt、sit、mosfet、sith等具有自關斷能力的半導體器件。逆變器為單相全橋電路，其控制方法是同一橋臂的兩個開關管的驅動信號是互補的，斜對角的兩個開關是同時開通與關斷的。

中試控股脈寬加頻率調制方法

手續針對上述控制方法，一些復合型控制方法的日益引起重視，脈寬加頻率調制方法就是一種較好的控制方法

35kV電纜變頻串聯諧振5km
一、簡介
ZSBX-35kV電纜變頻串聯諧振5km


1、實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗；
2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的


交流耐壓試驗。




二、技術參數
試驗對象：35kV/400mm2電纜5km的交流耐壓試驗，電容量≤1.073uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min








額定容量：810kVA；
輸入電源：三相380V電壓，頻率為50Hz；
額定電壓：54kV；
額定電流：15A；
工作頻率：30-300Hz；
裝置輸出波形：正弦波
波形率：輸出電壓波形率≤1%；
工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；
溫    升：額定負載下連續運行60min后溫升≤65K；
品質因素：裝置自身Q≥30(f=45Hz)；
保護功能： 對被試品具有過流、過壓及試品閃絡保護(見變頻電源部分)；
測量精度：系統有效值1.5級；


激勵變壓器ZSJLB-45kVA/3kV/0.4kV             1臺
額定容量：45kVA；
輸入電壓：0-400V，單相；
輸出電壓：3kV；
工作時間：60分鐘；
結    構：油式；
重    量：約350kg；
尺    寸：700*600*400


變頻電源ZSXB-F-45kW/380V                 1臺
額定輸出容量：45k
工作電源：380±10%V（三相），工頻
輸出電壓：0 –400V，單相，
額定輸入電流：112.5A
額定輸出電流：112.5A
電壓分辨率：0.01kV
電壓測量精度：1.5%
頻率調節范圍：30-300Hz
頻率調節分辨率：≤0.1Hz
頻率穩定度：    0.1%
運 行 時 間：額定容量下連續60min
額定容量下連續運行60min元器件高溫度≤65K;
噪 聲 水 平：≤50dB


高壓電抗器ZSDK-405kVA/54kV                2節
額定容量：405kVA;
額定電壓：54kV；
額定電流：7.5A；
電 感 量：35H/單節；
品質因素：Q≥30 (f=45Hz)；
工作時間：60分鐘；
結    構：油式；
重    量：約750kg；
尺    寸：Φ650*900mm


電容分壓器ZSFR-60kV/1000pF                1套
額定電壓：60kV；
高壓電容量：1000pF
介質損耗：tgσ≤0.5%；
分 壓 比：1000：1
測量精度：有效值1.5級；
工作時間：60分鐘；
重    量：約12kg；
尺    寸：Φ160*850mm


補償電容分壓器ZSFRC-60kV/10000pF             1套
額定電壓：60kV；
高壓電容量：10000pF；
工作時間：5分鐘；
重      量：12kg；
尺      寸：Φ150*600mm；

調幅控制(pam)方法

電纜損傷調試儀調幅控制的方法并非一種，我們可以采用調節直流電壓源輸出(逆變器輸入)電壓ud(可以用移相調壓電路的方法，也可以用斬波調壓電路加電感和組成的濾波電路，來實現調節輸出功率的目的。即逆變器的輸出功率通過輸入電壓調節，由鎖相環(pll)完成電流和電壓之間的相位控制，以保證較大的功率因數輸出。中試控股這種方法的控制簡單易行，缺點是電路結構復雜，體積較大。

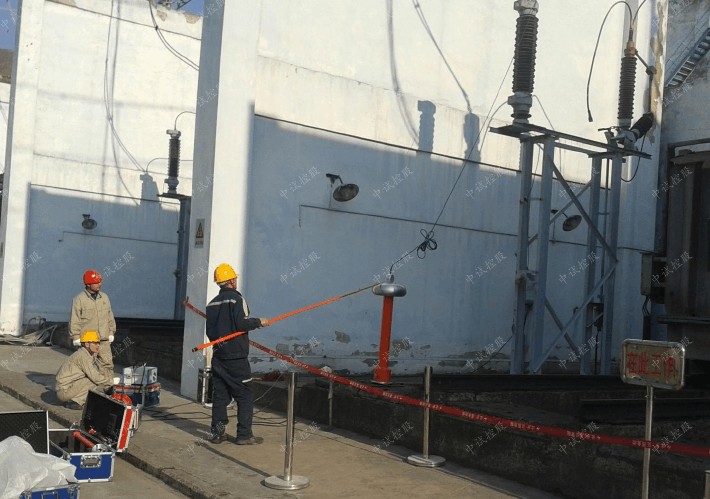

5、       試驗準備工作

?  根據被試品試驗電壓及電流的不同確定不同的電抗器連接方式，按確定的試驗接線圖接好試驗接線，檢查無誤。

?  檢查試驗設備完好齊全，現場安全措施完備。

由設置過流保護值，當電流達到或高于保護電流時，系統軟、硬件將同時停機保護，并彈出保護信息，向報告過流保護動作時的狀態。

該套系統激勵變大過流保護整定值不超過40A。

例：當試驗電流到達設定的保護值后，儀器應自動斷開主電源的輸出，并進行過流保護提示。

注：低壓過流保護設定：按激勵變壓器低壓側電流的2倍整定,大值不高于激勵變壓器低壓側額定的3倍.

中試控股激勵變壓器接線用法：（發電機和電機試驗要求大電流高電壓才能做上去）

用于10kV發電機的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接3/4kV；

用于20kV發電機的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓較高一點的電壓端，比如4/5kV；

用于27.5kV發電機的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓高端比如6/7kV；

激勵變壓器接線用法：

用于10kV變壓器的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接2kV；

用于35kV變壓器的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓較高一點的電壓端，比如4kV；

用于110kV變壓器的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓高端比如5kV；

電纜損傷調試儀用串聯諧振給發電機做耐壓實驗這是很多人都做過的，那如何用串聯諧振給發電機做耐壓實驗？需要注意什么？今天我們一起來看一下。

一、如何用串聯諧振給發電機做耐壓實驗?

    具體操作辦法如下：

    1、過流保護設定，按實驗變壓器高壓側額定電流的1.2倍整定。

    例：該激勵變壓器高壓側額定電流為50A，所配置互感器為50/5，則其電流繼電器應調整為5A。

    2、過壓保護設定，按實驗時的電壓的1.1倍整定。

    例：該實驗電壓為39kV時，則其顯示器應調整為43kV。

    3、把分壓器的電纜線接到控制臺上高壓電壓兩接線柱留意：所有地線有必要接好，牢固牢靠。

    激勵變壓器上的高壓電流接到控制臺上高壓電流兩接線柱。

    4、耐壓時刻整定：將時刻繼電器上的實驗時刻設置到所需的實驗時刻。
