電纜60分鐘耐壓調試儀

35KV（35/11KV）干 式 變 壓 器

（1）變 壓 器 參 數

1、額定容量 ：10000KVA

2、額定電壓 ：35/11KV

3、額定電流 ：165/525A

4、空載電流%：1.0%

（2）計算施加電壓

1、空載電流： I=525×1.0%=5.25A

2、對Y，yno接線變壓器局放試驗

電纜60分鐘耐壓調試儀按繞組接到不接地系統：

系統高電壓：Um=40.5KV

局放試驗預加電壓： U1=1.5Um=1.5×40.5=61KV

局放試驗電壓： U2=1.1Um=1.1×40.5=45KV

變壓器變比  ：  K=35/11=3.18

1.5Um電壓下的二次電壓：U=1.5Um×2/3÷3.18=12.7KV

1.1Um電壓下的二次電壓：U=1.1Um×2/3÷3.18=9.4KV

變壓器感應耐壓試驗：

試驗電壓取兩倍的額定電壓：  Us==70KV×0.8=56KV

二次電壓： U==56000×2/3÷3.18==11.7KV

3、對Y，d11接線變壓器局放試驗

按繞組接到不接地系統：

系統高電壓：Um=40.5KV

局放試驗預加電壓： U1=1.5Um=1.5×40.5=61KV

局放試驗電壓： U2=1.1Um=1.1×40.5=45KV

變壓器變比  ：  K=35/√3÷11=1.8

1.5Um電壓下的二次電壓：U=1.5Um×2/3÷1.8=22.5KV

1.1Um電壓下的二次電壓：U=1.1Um×2/3÷1.8=16.7KV

變壓器感應耐壓試驗：

試驗電壓取兩倍的額定電壓：  Us==70KV×0.8=56KV

二次電壓： U==56×2/3÷1.8==20.7KV

4、勵磁變容量：

S=U×I=22.5×5.25=118.12KVA    取120 KVA



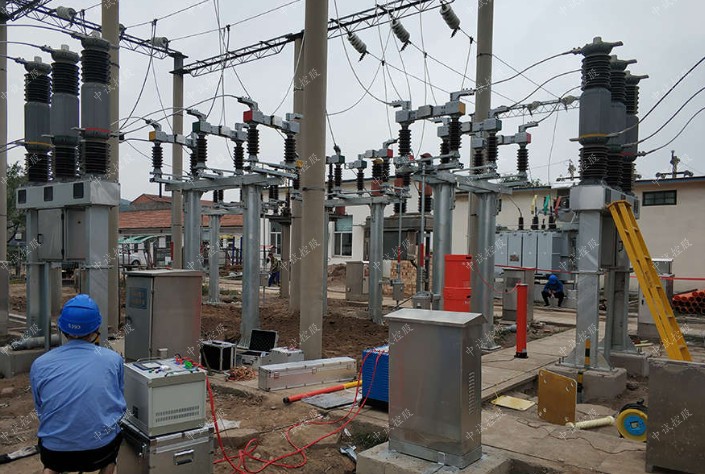

35kV變頻串聯諧振5km，110kV電纜1km
一、簡介
ZSBX-35kV變頻串聯諧振5km，110kV電纜1km


1、幫助實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗；
2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的


交流耐壓試驗。


二、技術參數
試驗對象：


1、35kV/300mm2電纜5km的交流耐壓試驗，電容量≤0.97uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。
2、110kV/630mm2電纜1km的交流耐壓試驗，電容量≤0.201uF，試驗頻率30-300Hz，試驗電壓128kV，試驗時間60min。


設備組合


被試品對象


電抗器81kVA/27kV十節


激勵變壓器輸出端選擇110kV/630mm2電纜1km


使用電抗器五節串聯兩組并聯5kV35kV/300mm2電纜3km


電纜60分鐘耐壓調試儀使用電抗器兩節串聯三組并聯2.5kV35kV/300mm2電纜4km


使用電抗器兩節串聯四組并聯2.5kV35kV/300mm2電纜5km


使用電抗器兩節串聯五組并聯


（其中一組電抗器接地）


2.5kV


額定容量：810kVA；
輸入電源：三相380V電壓，頻率為50Hz；
額定電壓：54kV；135kV；
額定電流：15A；6A；
工作頻率：30-300Hz；
裝置輸出波形：正弦波
波形畸變率：輸出電壓波形畸變率≤1%；
工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；
溫    升：額定負載下連續運行60min后溫升≤65K；
品質因素：裝置自身Q≥30(f=45Hz)；
保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；
測量精度：系統有效值1.5級；


中試控股激勵變壓器ZSJLB-30kVA/2.5/5kV/0.4kV         1臺
額定容量：30kVA；
輸入電壓：0-400V，單相；
輸出電壓：2.5/5kV
結    構：干式；
重    量：約130kg；


中試控股變頻電源ZSXB-F-30kW/380V           1臺
額定輸出容量：30kW
工作電源：380±10%V（三相），工頻
輸出電壓：0 –400V，單相，
額定輸入電流：75A
額定輸出電流：75A
電壓分辨率：0.01kV
電壓測量精度：1.5%
頻率調節范圍：30 – 300Hz
頻率調節分辨率：≤0.1Hz
頻率穩定度：    0.1%
運行 時 間：額定容量下連續60min
額定容量下連續運行60min元器件高溫度≤65K;
噪聲 水 平：≤50dB


中試控股高壓電抗器ZSDK-81kVA/27kV           10節
額定容量：81kVA;
額定電壓：27kV；
額定電流：3A；
電感 量：34H/單節；
品質因素：Q≥30 (f=45Hz)；
結    構：干式；
重    量：約75kg；


中試控股電容分壓器ZSFRC-130kV/2000pF            1套
額定電壓：130kV；
高壓電容量：2000pF
介質損耗：tgσ≤0.5%；
分壓 比：1500：1
測量精度：有效值1.5級;
重    量：約26kg；



成品電機耐電壓試驗施壓峰值

該規定不包括直流電機、同步電機、非永久短路的異步電機（或同步感應電機轉子）、勵磁電機及電機與裝置的成套組合。

● 額定功率不超過1kW，且額定電壓不超過100V的電機，試驗壓值按式（1）。

U試驗=2UN+500…………………（1）

式（1）中：

U試驗—電機耐壓試加電壓峰值，單位V；

UN—電機的額定電壓，單位V。

● 額定功率小于10000kW的旋轉電機，試驗壓值按式（2），但低不能低于1500V；式中代號同式（1）。

U試驗=2UN+1000…………………（2）

● 額定功率不小于10000kW，且額定電壓不超過24kV的旋轉電機，試驗壓值按式（3），式中代號同式（1）。

U試驗=2UN+1000…………………（3）

● 額定功率不小于10000kW，且額定電壓大于24kV的旋轉電機，試驗電壓值按協議規定。



不同試驗方法下施加電壓的規定

● 1min方法試驗時，加電壓應從不超過試驗電壓的一半開始，然后均勻地或每步不超過全值的5%逐步升至全值，這一過程所用時間應不少于10s。加壓達到lmin再逐漸將電壓降至試驗電壓的一半以后才允許關斷電源。該要求在電壓測試儀中實現，電機無需再進行設定。

●1s的方法僅限于的額定功率≤200kW，額定電壓UN≤lkV的電機；采用該方法試驗時，試驗電壓要高于lmin方法規定值的20%，即1min試驗方法施壓值的1.2倍。



重復耐壓試驗及修理電機耐壓要求

耐電壓試驗對電機繞組因積累效應會有不同程度的損傷，一般不進行重復試驗。必須試驗時，應降至首次試驗電壓的80%進行。為排除電機受潮等因素，在耐電壓前應通過烘干及絕緣電阻檢測確保電機處正常狀態。

對于修理電機，若為全新繞組，則可以按新繞組測試施加電壓，如果為局部修理繞組，施加電壓按新繞組的75%執行。

電纜60分鐘耐壓調試儀交流耐壓時進行局放測試的優點

1. 在進行電纜耐壓試驗過程中同時進行局放測試，由于電纜耐壓試驗電源采用異頻電源，工頻信號在試驗電源的相位圖譜上不具有相關性，只有試驗系統內部的局放信號可能在試驗電源的相位圖譜上具有相關性，利用這一點可有效排除運行設備產生的干擾信號。試驗裝置自身的局放信號是晶閘管的開通關閉造成，一般集中在特定相位，這類干擾在一定程度上可通過“開相位窗”予以排除。

2. 高電壓狀態下局放測試的靈敏度高，高壓電纜交流耐壓時所施加的電壓為2U0，利于將電纜內部的缺陷檢。

(a)對于在1U0下不產生局放信號的缺陷，在2U0下激發下產生局放，缺陷才可能被發現。

(b)對于同樣的電纜缺陷，電壓越高，產生的局放信號越大，檢出的靈敏度越高。

3. 局放的提前發現對運行安全、設備檢修的影響。

通過局放測試，可以在電纜投運前發現缺陷，施工人員有足夠的時間和空間查明原因、消除缺陷，避免電纜投入運行后重復停電，影響電網的正常運行。
