10KV500M諧振試驗裝置

串聯諧振耐壓試驗系統優點

出電流波形好。試驗回路僅對工作頻率（即基波）的電流是零電抗回路，而對其它諧波的電流是高電抗回路。所以，輸出電流的波形基本上是正弦波。

、自保護性能好。當串聯諧振回路達到ωL=l/ωC的條件時，系統才有高壓輸出，而被試電纜一旦發生擊穿，相當于電容被短路，回路失諧，高壓立即降落，電抗器的電抗限制短路電流，保護試驗裝置不會遭受過電壓及大電流的沖擊。所以在串聯諧振試驗裝置中，不需要加球隙或電阻保護，也不需要其它保護方式來保護。串聯諧振試驗裝置適用于高電壓的電容性試品的交接和預防性試驗。

35kV變頻電纜串聯諧振1km
一、簡介

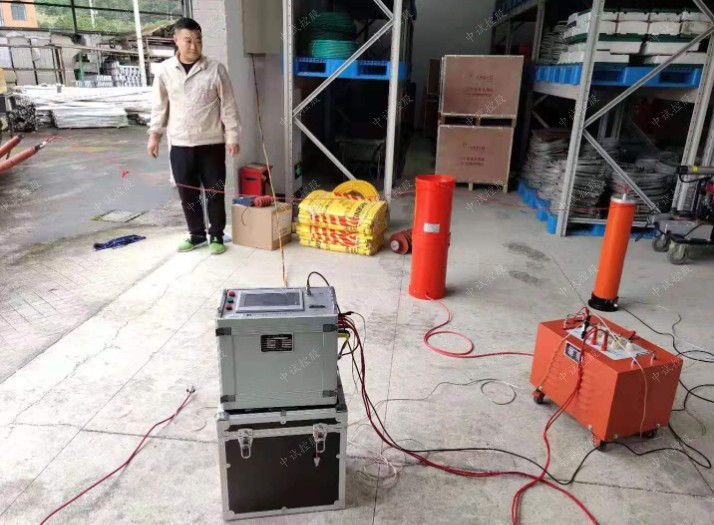

ZSBX-35kV變頻電纜串聯諧振1km




1、實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗；
2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的交流耐壓試驗。








二、技術參數
試品對象




1、35kV/300mm2電纜1km的交流耐壓試驗，電容量≤0.1945uF,試驗頻率30-300Hz,試驗電壓52kV,試驗時間；
2、10kV/300mm2電纜3km的交流耐壓試驗，電容量≤1.126uF,試驗頻率30-300Hz,試驗電壓22kV,試驗時間；
3、10kV開關、互感器的交流耐壓試驗，試驗頻率30-300Hz,試驗電壓不超過42kV,試驗時間。








額定容量：135kVA；
輸入電源：單相220或三相380V電壓，頻率為50Hz；
額定電壓：27kV；54kV；
額定電流：5A；2.5A；
工作頻率：30-300Hz；
裝置輸出波形：正弦波
波形率：輸出電壓波形率≤1%；
工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；
溫    升：額定負載下連續運行60min后溫升≤65K；
品質因素：裝置自身Q≥30(f=45Hz)；
保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；
測量精度：系統有效值1.5級；




中試控股激勵變壓器ZSJLB-7.5kVA/1.5/3kV/0.4kV           1臺
額定容量：7.5kVA；
輸入電壓：0-400V，單相；
輸出電壓：1.5/3kV
結    構：干式；
重    量：約48kg；




中試控股變頻電源ZSXB-F-7.5kW/220/380V            1臺
額定輸出容量：7.5kW
工作電源：220/380±10%V（單/三相），工頻
輸出電壓：0 –400V，單相，
額定輸入電流：18.75A
額定輸出電流：18.75A
電壓分辨率：0.01kV
電壓測量精度：1.5%
頻率調節范圍：30 – 300Hz
頻率調節分辨率：≤0.1Hz
頻率穩定度：    0.1%
運行 時 間：額定容量下連續60min
額定容量下連續運行60min元器件高溫度≤65K;
噪 聲 水 平：≤50dB




中試控股高壓電抗器ZSDK-33.75kVA/27kV            4節
額定容量：33.75kVA;
額定電壓：27kV；
額定電流：1.25A；
電感 量：100H/單節；
品質因素：Q≥30 (f=45Hz)；
結    構：干式；
重    量：約40kg；




中試控股電容分壓器ZSFRC-60kV/1500pF             1套
額定電壓：60kV；
高壓電容量：1500pF；
介質損耗：tgσ≤0.5%；
分壓 比：1000：1
測量精度：有效值1.5級;
重    量：約6kg；




三、設備組合




被試品對象




電抗器33.75kVA/27kV四節




激勵變壓器輸出端選擇試驗電壓（KV）35kV/300mm2電纜1km




使用電抗器兩節串聯兩組并聯3kV≤52kV10kV/300mm2電纜3km




使用電抗器四節并聯1.5kV≤22kV10kV開關、互感器




使用電抗器兩節串聯3kV≤42kV

影響電纜故障波形的因素

1、電纜的絕緣層材料。如果是油紙電纜或純凈的交聯聚乙烯材料，則故障波形簡單、清晰；
2、電纜故障絕緣電阻是否小于1000歐姆，當小于1000歐姆時故障點反射波形比較清晰；
3、脈沖反射儀是否有比較法功能，有比較法的脈沖反射儀將好相、壞相的波形在同一屏下同時展示，二者波形的分叉點就是故障點的位置；
4、被測電纜是否有T接分支電纜。如有，則需要有TDR伴侶協助，在被測主干電纜遠端或分支電纜遠端施加TDR伴侶的開斷信號，使故障點發射波形與分支電纜遠端分別出來。

 交流耐壓試驗所需要的主要設備有：

試驗變壓器、調壓及控制設備、電壓測量裝置、保護電阻及保護球隙等。

10KV500M諧振試驗裝置耐壓試驗加壓方法

工頻耐壓試驗即對被試品施加工頻電壓，以檢驗被試品對工頻電壓升高的絕緣承受能力，工頻耐壓試驗裝置由控制箱和試驗變壓器組成，一般規定工頻耐壓時間為1min。

工頻耐壓試驗對某些被試品，如變壓器、電磁式電壓互感器等，采用從二次側加壓而使一次側得到高壓的試驗方法來檢查被試品的絕緣。而通常的工頻耐壓試驗只是考驗了主絕緣，卻沒有考驗縱絕緣，因此要做感應耐壓試驗，可查看“檢驗變壓器縱絕緣的方法”

10KV500M諧振試驗裝置斷路器的功能簡述

在測量斷路器耐壓試時，我們所施加的為工頻高壓，將不用的測量斷口應該可靠接地，根據不同的斷口狀態施加不同的電壓值 ，持續時間為1分鐘，如果施加過程中，發生放電造成設備保護，應該充分檢查接線方法，安全距離后再次進行斷口的耐壓試驗，如果您需要對其放電，請正確的使用

在電力系統中，斷路器是用于在規定時間內能夠關合、承載和開斷正常回路的開關裝置，應用極其的廣泛，斷路器按照電壓等級，可以分為高壓斷路器和低壓斷路器，一般將3kV以上的稱為高壓電器，斷路器耐壓試驗的測量一般采用油浸式試驗變壓器或者是串聯諧振試驗裝置進行測試，前者的適用性更強一些
