10KV調頻串聯諧振儀

發電機和勵磁機的勵磁回路連同所連接設備的交流耐壓試驗,應符合下列規定:
1試驗電壓值應為1000V或用2500V兆兆歐表測量絕緣電阻代替交流耐壓試驗;
2交流耐壓試驗不應包括發電機轉子和勵磁機電樞;
3水輪發電機的靜止可控硅勵磁的試驗電壓,應按本標準第4.0.9條第2款的規定執行;
4回路中有電子元器件設備的,試驗時應將插件拔出或將其兩端短接。

繞組連同套管的交流耐壓試驗,應符合下列規定:
1額定電壓在110kV以下的變壓器,線端試驗應按本標準附錄表D.0.1進行交流耐壓試驗;
2繞組額定電壓為110(66)kV及以上的變壓器,其中性點應進行交流耐壓試驗,試驗耐受電壓標準應符合本標準附錄表D.0.2的規定,并應符合下列規定:
1)試驗電壓波形應接近正弦,試驗電壓值應為測量電壓的峰值除以√2,試驗時應在高壓端
2)外施交流電壓試驗電壓的頻率不應低于40Hz,全電壓下耐受時間應為60s;
3)感應電壓試驗時,試驗電壓的頻率應大于額定頻率。當試驗電壓頻率小于或等于2倍額定頻率時,全電壓下試驗時間為60s;當試驗電壓頻率大于2倍額定頻率時,全電壓下試驗時間應按下式計算:
T=120X(fn/fs)
式中:fn一額定頻率;
fs-試驗頻率
t一全電壓下試驗時間,不應少于15s。

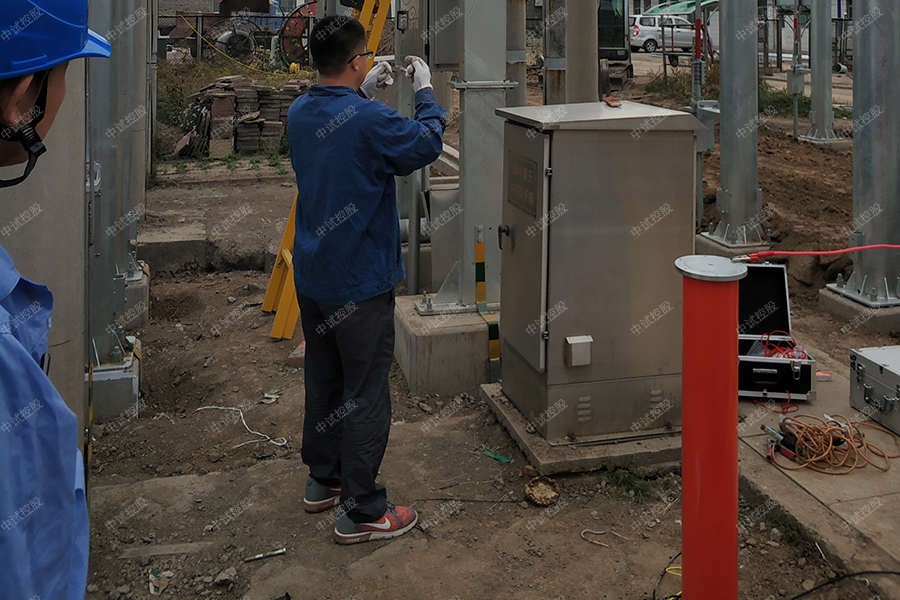

10kV電纜耐壓變頻串聯諧振


一、簡介
ZSBX-10kV電纜耐壓變頻串聯諧振裝置


1、幫助實現各種被試品的預防交流耐壓試驗和交接交流耐壓試驗；
2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的交流耐壓試驗。


二、技術參數
試驗對象：10kV/300mm2電纜長度1km的交流耐壓試驗，電容量≤0.3755uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。


1、額定容量：44kVA；
2、輸入電源：單相220或三相380V電壓，頻率為50Hz；
3、額定電壓：22kV
4、額定電流：2A
5、工作頻率：30-300Hz；
6、裝置輸出波形：正弦波
7、波形畸變率：輸出電壓波形畸變率≤1%；
8、工作時間：額定負載下允許連續5min；過壓1.1倍1分鐘；
9、溫    升：額定負載下連續運行5min后溫升≤65K；
10、品質因素：裝置自身Q≥30(f=45Hz)；
11、保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；
12、測量精度：系統有效值1.5級；


中試控股激勵變壓器ZSJLB-3kVA/1.5kV/0.4kV         1臺
額定容量：3kVA；
輸入電壓：0-400V，單相；
輸出電壓：1.5kV
結    構：干式；
重    量：約35kg；


中試控股變頻電源ZSXB-F-3kW/220/380V           1臺
額定輸出容量：3kW
工作電源：220/380±10%V（單/三相），工頻
輸出電壓：0 –400V，單相，
額定輸入電流：7.5A
額定輸出電流：7.5A
電壓分辨率：0.01kV
電壓測量精度：1.5%
頻率調節范圍：30 – 300Hz
頻率調節分辨率：≤0.1Hz
頻率穩定度：    0.1%
運 行 時 間：額定容量下連續5min
額定容量下連續運行5min元器件高溫度≤65K;
噪 聲 水 平：≤50dB


中試控股高壓電抗器ZSDK-22kVA/22kV             2節
額定容量：22kVA;
額定電壓：22kV；
額定電流：1A；
電 感 量：92H/單節；
品質因素：Q≥30 (f=45Hz)；
結    構：干式；
重    量：約30kg；
電容分壓器ZSFRC-30kV/3500pF           1套
額定電壓：30kV；
高壓電容量：3500pF
介質損耗：tgσ≤0.5%；
分 壓 比：1000：1
測量精度：有效值1.5級;
重    量：約6kg；

10KV調頻串聯諧振儀一般設備的選取和電壓的產生及測量：針對不同的被試設備，應選取不同容量的耐壓裝置，因此首先必須計算電容電流，IC = ωCx Us，Us已有規定，而Cx要參閱資料或實測。
在進行發電和變電所的用系統比如CT和斷路器的交流耐壓時，采用中試控股在YD-50KV / 6KVA的一套、而耐電動機時則需要用YD-15KV/10KVA的較大容量的試驗變、在300或600MW機組的主封閉母線的耐壓中10KV調頻串聯諧振儀，則應采用一套YD-100KV/50KVA的裝置來進行，其試驗電壓的選取若封母中有CT時應按照CT 的耐壓等級、而發電機、變壓器、電力電纜耐壓時應用串、并聯諧振裝置則已經非常方便，串、并聯諧振即電流諧振，回路中電容電流和電感電流相互抵消，使得總回路電流很小，則電源電纜的截面可小一些，其品質因數Q可用試驗電壓和被試電流的乘積除以調壓器的輸出電壓和電流的乘積得到，一般可達10~40左右，Q=XC/R，而回路中的限流電阻R應盡量選小，否則調諧時很難達到諧振頻率；
