高壓技術
變壓器耐壓儀
時間：2021-04-14
變壓器耐壓儀
在耐壓試驗中，由于其試驗性質的特殊性，試驗電壓的準確測量尤為重要，在我們日常高壓試驗工作中，測試試驗電壓的方法為：在試驗變壓器低壓側測量，用電壓互感器測量，用靜電電壓表測量，用銅球隙測量，用電容分壓器或阻容分壓器測量。
在測量方法中，除用銅球隙測量不用電壓表，其余都用到了電壓表。
變壓器耐壓儀幾點說明：
1.電導電流相差值(%)系指大電導電流和小電導電流之差與大電導電流的比。
2.非線性因數按下式計算：
α＝log(U2／U1)／log(I2／I1) （C1）
式中：U1、U2——《普閥、磁吹型避雷器的試驗項目、周期和要求》序號2中規定的試驗電壓；
I1、I2——在U1和U2電壓下的電導電流。

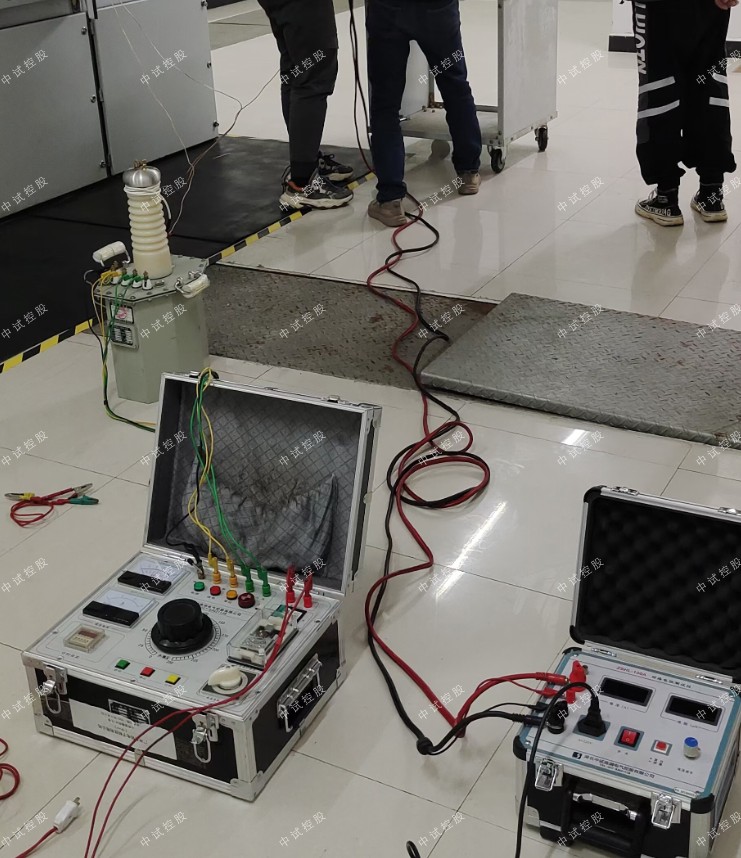

ZSYD(JZ)-3kVA/50kV工頻耐壓試驗裝置(中試控股交直流試驗變壓器及控制箱)
主要技術參數：
中試控股高壓試驗變壓器參數：
容量：3KVA
輸入電壓：AC200V 50Hz
輸入電流：15A
輸出電壓：AC：50KV DC70KV
輸出電流：AC:100mA DC:71.4mA
控制箱參數：
容量:3KVA
輸入電壓:AC220V 50Hz
輸入電流:13A
輸出電壓:0～250V
輸出電流:0～15A
3.變壓器耐壓儀非線性因數的差值是指串聯元件中兩個元件的非線性因數之差。
在升壓或耐壓試驗過程中，如發現下列不正常情況時，應立即降壓，并切斷電源，停止試驗，查明原因后再做試驗。① 電壓表指針擺動很大;② 發現絕緣燒焦的異味、冒煙現象;③ 被測試品內有不正常的聲音。 試驗中，如果試品短路或故障擊穿，控制箱中的過流繼電器工作，此時，將調壓器回至零位，并切斷電源后，方可將試品取出。
中試控股工頻耐壓試驗：把50hz的高壓交流電加在被試品上，一般做耐壓一分鐘，體積大，試驗的相似性好。
直流耐壓試驗：把直流高壓加在被試品上，可做避雷器泄漏試驗。
注意事項 按照您所進行的試驗接好工作線路。試驗變壓器的外殼以及操作系統的外殼必須可靠接地。試驗變壓器高壓繞組的X端(高壓尾)以及測量繞組的F端必須可靠接地。
