高壓斷路器耐壓器6KV/10KV
時間：2021-04-22
高壓斷路器耐壓器6KV/10KV
勵磁繞組對機殼和電樞繞組對軸的交流耐壓試驗電壓交接時為1. 5U。+750(V)，并不應小于1200V。大修時為1000V，持續時間為Imin。對100kW以下不重要的直流電機電樞繞組對軸的交流耐壓可用2500V兆歐表試驗代替。
試驗接線。T1為自耦變壓器，T：為試驗變壓器。由于勵磁機各繞組對機殼的電容量很小，也可用變比合適的電壓互感器代替。
當電樞繞組的絕緣電阻較低時，進行交流耐壓試驗應考慮，先查明原因，處理后再進行耐壓試驗，以免后修理工作量大。
高壓斷路器耐壓器6KV/10KV磁場變阻器的耐壓試驗，可隨同勵磁回路進行，試驗電壓為1000V，持續時間為1min。
用中試控股交流高壓串聯諧振設備做試驗時，試品在初次閃絡熄孤后的恢復電壓：
U0-1=cos(ωt)-[cos(βt)+αsin(βt)/ β]exp(-at)
式中
β=√1/(LC)-R2/(4L )2, α=R/(2L)
因Q=ωL/R=40~80，1/(2Q)約為10-2的數量級，
β=√ω2-[ω2/(4Q2)] =ω√1-1/4(Q2)≈ω
α=R/(2L) =ω√(2Q)

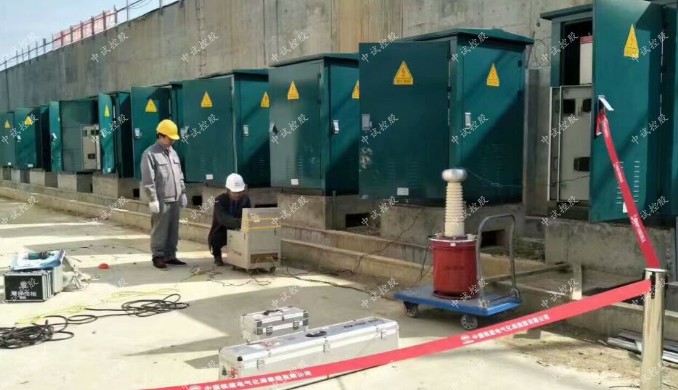

ZSYD(JZ)-5KVA/50KV工頻耐壓試驗裝置(中試控股交直流試驗變壓器及控制箱)
高壓試驗變壓器參數：
容量：5KVA
輸入電壓：AC200V 50Hz
輸入電流：25A
輸出電壓：AC：50KV DC：70KV
輸出電流：AC:100mA DC:100mA
控制箱參數：
容量:5KVA
輸入電壓:AC220V 50Hz
輸入電流:23A
輸出電壓:0～250V
輸出電流:0～25A
所以，上式可改寫為
U0-1=cosωt-[cosωt+sinωt/(2Q)]exp[-ωt/(2Q)]
因1/(2Q)甚小，上式可以進一步改寫為
U0-1≈{1-exp[-ωt/(2Q)]}cosωt
把上式中的ωt改為ωnT，其中，n為從t=0開始算起的周期數，T為正弦波的周期。設f為正弦波的頻率，則
ωnT=2πfn/f=2πn
這樣上式中的指數ωT/(2Q)=πn/Q
高壓斷路器耐壓器6KV/10KV如果第二次的閃絡出現在比第一次的耐壓值略低的電壓下，中試控股此時假設e的指數項衰減到5%左右，則nπ/Q≈3，即n≈Q。
由于中試控股諧振裝置中Q值總是較大的，故n值也較大。所以在另一次閃絡出現之前要經歷幾十個周期的時間，在此足夠長的時間內，很容易將電源斷。
總之，利用串聯諧振裝置進行耐壓試驗是由局限性的，譬如不能用它進行外絕緣試驗。
