互感器交流耐壓機

發電機和勵磁機的勵磁回路所連接的設備和采用的勵磁方式有關，該回路的設備的絕緣狀態的良好與否是十分重要的，當勵磁回路一旦發生故障（如接地，失磁等）將嚴重影響發電機的正常運行。
    1、外施電壓法(加1min工頻電壓)，它用于全絕緣變壓器或分級絕緣的中性點耐壓及低壓繞組的耐壓試驗。
    2、倍頻感應法。它用于分級絕緣變壓器的耐壓試驗。
    3、互感器交流耐壓機操作波感應試驗法。它是用來考核變壓器絕緣耐操作過電壓的能力的試驗，對220kV大型變壓器，允許用操作波耐壓代替倍頻感應耐壓來考核變壓器的主絕緣和縱絕緣。

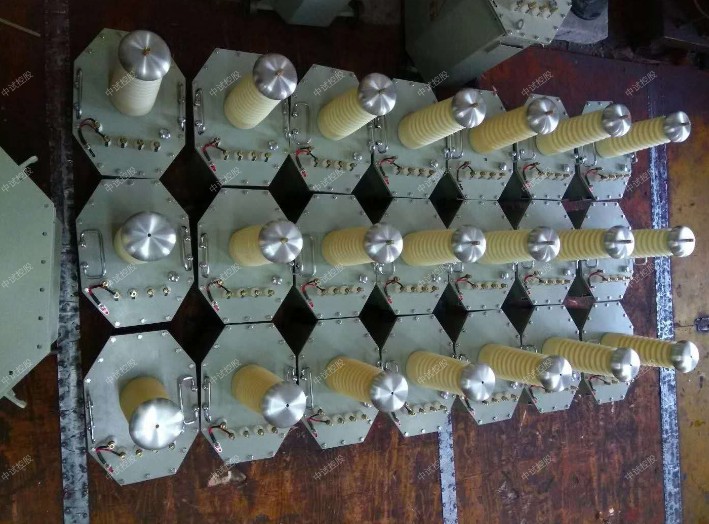

ZSYD(JZ)-10KVA/50KV工頻耐壓試驗裝置(交直流試驗變壓器及控制箱)

高壓試驗變壓器參數：
容量：10KVA
輸入電壓：AC200V  50Hz
輸入電流：50A
輸出電壓：AC：50KV    AC：70KV
輸出電流：AC:200mA    AC:142.8mA

控制箱參數：
容量:10KVA
輸入電壓:AC220V 50Hz
輸入電流:45A
輸出電壓:0～250V
輸出電流:0～50A

試驗接線及儀器設備的選擇
    根據規程，500kV交流電纜的直流耐壓試驗電壓為775kV，產生直流高電壓的方法通常是將工頻高電壓經整流而變換成直流高電壓的方法，而利用倍壓整流原理制成的直流高壓串級裝置能產生出更高的直流試驗電壓。

 1.1 互感器交流耐壓機交流高壓電源
    這部分包括升壓變壓器T2、調壓變壓器T1和控制保護裝置等。
    T1--調壓變壓器，輸出電壓0～400V，容量為20kVA。
    T2--升壓變壓器，采用的YDJ系列試驗變壓器，輸入電壓380V，輸出電壓300kV（具體電壓的高低根據所選擇的串級直流高壓發生器的級數來定），變壓器容量要大于10kVA。
    1.2 串級直流倍壓整流
    以選擇1000kV多級直流高壓發生器，考慮到試品為大電容設備，在設備選擇時主要考慮設備的容量，對電壓脈動系數可以不做特別要求，要求輸出電流大于10mA。
    1.3 保護電阻R
    直流耐壓試驗在加壓的瞬間會產生較大的充電電流。電流絕緣擊穿的瞬間，回路內會有很大的擊穿電流流過，試驗結束后放電時電纜上大量剩余電會在很短時間里流入大地

中試控股測量方法

1.小修時用1000V絕緣電阻測試儀，大修時用2500V絕緣電阻測試儀測絕緣電阻，不應低于0.5MΩ，方法和轉子繞組的絕緣電阻測量方法相同。
    2.大修時做交流耐壓1000V，方法和定子繞組的交流耐壓試驗方法相同。
耐壓試驗方法如下。
    中試控股一般采用水電阻作為保護電阻。其選用原則是：當試品擊穿時，既能將短路電流在硅堆的允許電流之內，又能使電源控制箱內的過流繼電器可靠動作，同時，電阻表面在全電壓作用下不能閃絡，而且正常工作時水電阻上的壓降不應過大(約在試驗電壓的1%以下)。水電阻的阻值根據直流試驗電壓而定，一般取10Ω/V。本試驗當中水電阻阻值為R＝775×10＝7.75MΩ。
    1.4 濾波電容C
    濾波電容的作用是使試驗電壓的波形平穩，一般取0.1μF左右。如無合適的電容器，可用幾個電壓較低的電容器串聯，以提高耐壓強度。對于電纜 這樣電容量較大的試品，濾波電容可以省略。
