工頻耐壓試驗變壓器

10kV開關柜要做哪些耐壓試驗呢？

  工頻耐壓試驗變壓器根據《電氣裝置安裝工程 電氣設備交接試驗標準》 GB 50150-91的規定：
  10kV 油浸變壓器交流工頻耐壓試驗標準為：35kV  交接30kV；
  10kV 并聯電抗器交流工頻耐壓試驗標準為：35kV  交接30kV；
  10kV 電壓互感器交流工頻耐壓試驗標準為：30kV  交接27kV；
  10kV 斷路器交流工頻耐壓試驗標準為：30kV  交接27kV；
  10kV 電流互感器交流工頻耐壓試驗標準為：30kV  交接27kV；
  10kV 干式電抗器交流工頻耐壓試驗標準為：30kV  交接30kV；
  10kV 純瓷或純瓷充油套管交流工頻耐壓試驗標準為：30kV  交接30kV；
  10kV 固體有機絕緣套管工頻耐壓試驗標準為：30kV  交接27kV；
  10kV 支柱絕緣子交流工頻耐壓試驗標準為：42kV  交接42kV；
  10kV 隔離開關交流工頻耐壓試驗標準為：42kV  交接42kV；
  10kV 中試控股干式變壓器交流工頻耐壓試驗標準為：28kV  交接24kV；
  如果開關柜需要總體打耐壓，需要先弄清柜內的設備是什么，然后按柜內元件的低耐壓標準，作為總體耐壓試驗標準；
  如果開關柜的主體是柜殼及絕緣子，就按絕緣子的標準，打42kV即可；
  如果開關柜內部還有干式變壓器，試驗時沒有拆除引線，一起打硬體耐壓需要打28kV，交接需要打24kV；
在交流耐壓試驗前，有些東西必須是要拆除引線的，如柜內的避雷器、過電壓吸收裝置，電壓互感器的負荷、帶電指示器等。

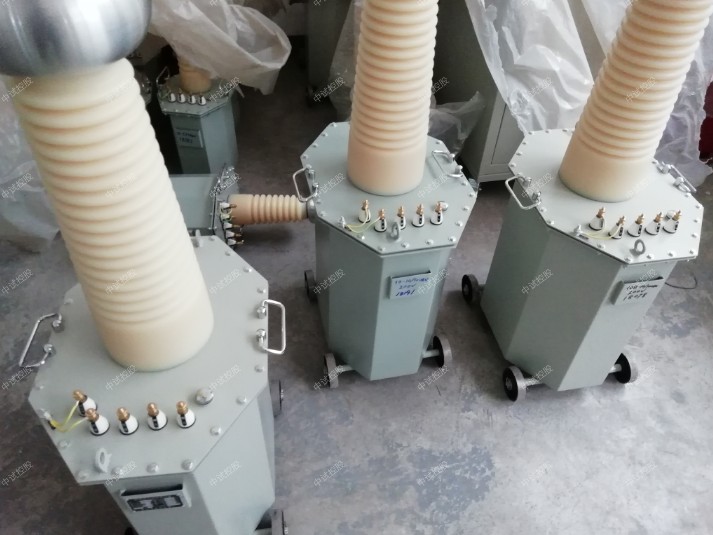

ZSYDJ-30kVA/50kV工頻耐壓試驗裝置(交直流試驗變壓器及控制箱)


高壓試驗變壓器參數：
容量：30KVA
輸入電壓：AC400V  50Hz
輸入電流：75A
輸出電壓：AC50KV
輸出電流：AC600mA

控制臺參數：
容量:30KVA
輸入電壓:AC380V 50Hz
輸入電流:78A
輸出電壓:0～430V
輸出電流:0～70A

工頻耐壓試驗變壓器直流耐壓試驗儀是如何對試品進行泄漏及直流耐壓試驗的？

⑴ 中試控股直流高壓發生器在做負載試驗前,將高壓微安表安裝到高壓倍壓筒上的高壓輸出端上,并將配套的線分別接到微安表上和被試品上(詳細請見高壓微安表使用說明書)。

⑵ 檢查儀器、倍壓筒、試品聯接線、接地線是否正確,接地線聯接是否可靠,檢查高壓安全距離是否符合要求,方可開始進行試品的高壓試驗。

⑶ 檢查確認儀器等無異常情況后,接通單相交流220V電源開關,此時綠燈亮,表示電源接通。可開始進行試品的直流泄漏和直流耐壓試驗。

  二、中試控股交流耐壓試驗結果的分析
    1.被試設備一般經過交流耐壓試驗，在規定的持續時間內不發生擊穿為合格，反之為不合格。被試設備是否擊穿，可按下述情況分析：
    (1)根據試驗時接入的表記進行分析。一般情況下，若電流表突然上升，則表明被試設備擊穿。但當被試設備的容抗XC與試驗變壓器的漏抗XL之比等于2時，雖然被試設備擊穿，電流表的指示也不會發生變化，因為此時回路電抗沒有變化；而當XC與XL的比值小于2時，雖然被試設備被擊穿，電流表的指示反而下降，這是由于此時回路電抗增大所致。

⑷ 按紅色按鈕,則紅燈亮,表示高壓接通,待升高壓。

⑸ 順時針方向平緩調節調壓電位器粗調和細調,輸出端即從零開始升壓。升壓速度以每秒3-5kV上升試驗電壓為宜。對于大電容試品升壓時更要緩慢升壓,否則可能導致電壓過沖,還需監視電流表充電電流不超過直流發生器的充電電流。當升到所需的電壓或電流后,按規定時間記錄電流表及電壓表的讀數。
