交直流耐壓測試儀

串聯諧振的高壓側額定電壓應不小于被試品的高試驗電壓，額定電流應不小于被試品的電容電流。被試品的電容電流和串聯諧振所需容量計算公式為

I=2πfCxU×10-6

SN≥UI=2πfCxU2×10-9

式中I—被試品的電容電流，A

Cx—被試品的電容器，μF

F—電源頻率，Hz

交直流耐壓測試儀SN—串聯諧振所需的額定容量，kVA

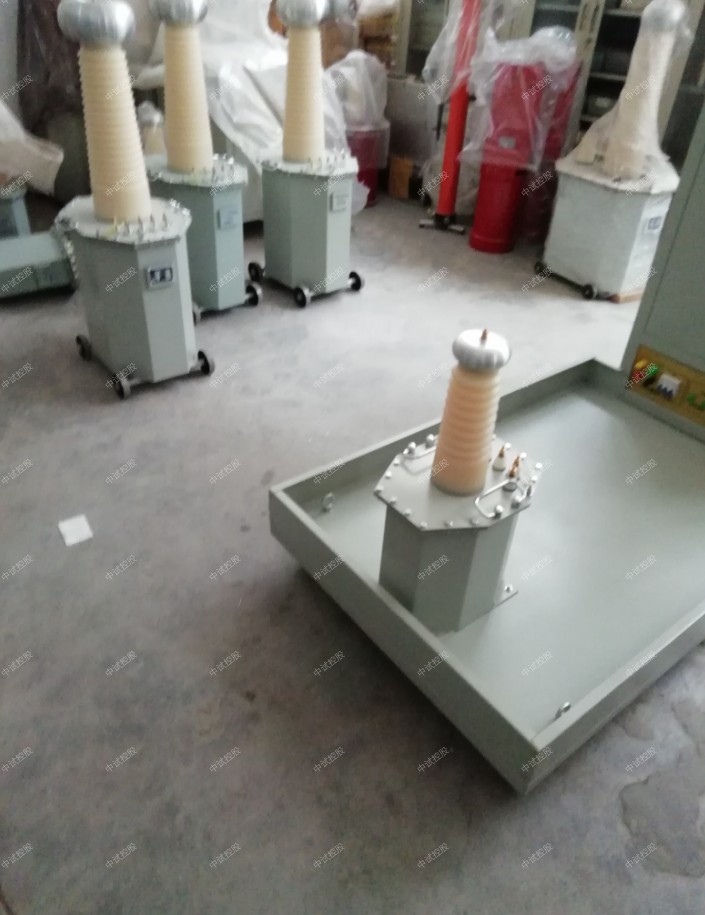

ZSYD(JZ)-10KVA/50KV工頻耐壓試驗裝置(交直流試驗變壓器及控制箱)


高壓試驗變壓器參數：
容量：10KVA
輸入電壓：AC200V  50Hz
輸入電流：50A
輸出電壓：AC：50KV    AC：70KV
輸出電流：AC:200mA    AC:142.8mA

控制箱參數：
容量:10KVA
輸入電壓:AC220V 50Hz
輸入電流:45A
輸出電壓:0～250V
輸出電流:0～50A

回路電流可近似為

I=U/√R2+（XL-XC）2 ≈U/| XL-XC |

一般情況下，調節使I=| XL-XC |≤1/5 XC是比較容易的，此時電容器上的電壓

Uc=I XC≥U/（1/5 XC）×XC大于等于5U

中試控股由此可以看出，用積木式補償電抗器進行串聯補償，試品上可較容易得到5借以上電源電壓，從而減小5倍以上的試驗容量。

在交流耐壓試驗中，若油箱內有明顯的放電現象，試驗表計有明顯變化或有瓦斯氣體排出等現象，則應立即停止試驗，對變壓器進行吊芯檢查(或檢修)，待消除放電原因后，再行試驗。

在試驗中應嚴格按照下列步驟進行操作，這樣既可以保證試驗結果的正確判定，又可以保障安全。

檢查試驗環境有無不安全因素存在。若沒有，則將應耐壓試驗設備開機預熱5min。

檢查試驗設備是否置于試驗所需的電壓檔位，其整定泄漏電流值是否符合要求。

交直流耐壓測試儀在交流耐壓試驗中，電流表指針突然上升或下降，并且被試品有放電響聲或者保護間隙放電)則說明被試變壓器有問題。應查明原因。

將試驗設備的高壓輸出端短接，同店檢查過電流繼電器是否動作，或是否發出信號。

將被試電器的所有開關均置于接通狀態。

中試控股直流耐壓試驗不僅不能有效地發現交聯聚乙烯電纜絕緣中的水樹枝老化現象等，而且由于空間電荷的作用，還容易造成高壓電纜在交流情況下某些不會發生問題的地方

中試控股直流耐壓試驗有積累效應，將加速絕緣的老化，縮短其使用時間。

使用50 Hz交流耐壓方法進行試驗。由于電纜為容性負載，需要很大的試驗容量，導致試驗變壓器體積太大，搬運比較困難。針對聚乙烯／交聯聚乙烯電纜的現場耐壓試驗問題。
