工頻耐壓儀

試驗電壓的加壓方法

試驗電壓應到每相導體和外殼之間，每次一相，其他非試相的導體應與接地的外殼相連，試驗電壓一般由進出線套管加進去，試驗過程中應使GIS每個部件都至少一次試驗電壓。

同時，為避免在同一部位多次承受電壓而導致絕緣老化，試驗電壓應盡可能分別由幾個部位。

若GIS整體電容量較大，耐壓試驗可分段進行。

工頻耐壓儀第二階段是耐壓試驗，即在過程結束后進行耐壓試驗，時間為1min。

ZSYD(JZ)-20KVA/50KV工頻耐壓試驗裝置(交直流試驗變壓器及控制箱)


高壓試驗變壓器參數：
容量：20KVA
輸入電壓：AC400V  50Hz
輸入電流：50A
輸出電壓：AC50KV   DC 70kV
輸出電流：AC400mA    DC200mA
尺寸:285mm X 440mm X 820mm
重量：95KG

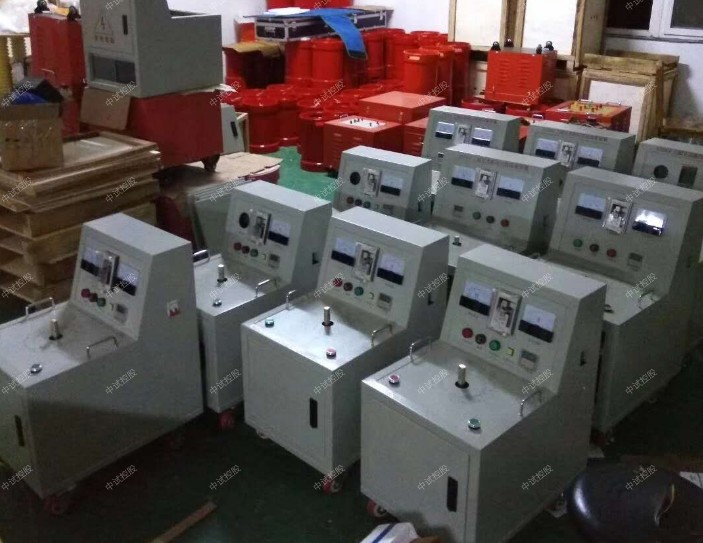

控制臺參數：
容量:20KVA
輸入電壓:AC380V 50Hz
輸入電流:52.6A
輸出電壓:0～430V
輸出電流:0～50A
尺寸:350mm X 410mm X 830mm
重量：67KG

耐壓試驗要求。

全波：全波是具有一定極性的非周期性脈沖電壓波，其波前部分的電壓上升很快，到達峰值后再緩慢地降到零。

截波：雷電沖擊電壓全波在經過一段時延（幾微秒）后，被外間隙截斷的波形稱之為截波，根據截斷時延的長短，截波分為波前截斷和波尾截斷。

操作波：波頭時間Tcr與波尾時間T2的定義原則與雷電波相同，通常把符合Tcr=250μs和T2=2500μs的沖擊波作為標準操作波。

陡波：電壓轉換,由高變低,而性能基本不變的波形稱之為陡波。通流能力電極通過的電纜峰值，以電流為準。

紙絕緣電力電纜只采用直流耐壓試驗

(1)電纜電容量大，進行交流耐壓試驗需要容量大的試驗變壓器，現場不具備這樣的試驗條件。

(2)交流耐壓試驗有可能在紙絕緣電纜空隙中產生游離放電而電纜，電壓數值相同時，交流電壓對電纜絕緣的較直流電壓嚴重得多。

(3)直流耐壓試驗時，可同時測量泄漏電流，根據泄漏電流的數值及其隨時間的變化或泄漏電流與試驗電壓的關系可判斷電纜的絕緣狀況。

聚乙烯電纜不宜采用直流高壓進行耐壓試驗

工頻耐壓儀交聯聚乙烯電纜絕緣在交、直流電壓下的電場分布不同。交聯聚乙烯電纜絕緣層是采用聚乙烯經化學交聯而成，屬整體型絕緣結構，其介電常數為2.1~2.3，且一般不受溫度變化的影響。在交流電壓下，交聯聚乙烯電纜絕緣層內的電場分布是由介電常數決定的，即電場強度是按介電常數而反比例分配的，這種分布是比較穩定的。

充油電纜主絕緣投運后不做直流耐壓試驗

(1)在運行中，外力可能對自容式充油電纜線路有作用，因此，不必要再進行直流耐壓試驗。

(2)電壓高，試驗困難。自容式充油電纜的電壓等級高，因此試驗電壓也高，而且在終端頭周圍還有許多其他電氣設備，  一般難以進行電壓很高的耐壓試驗。
