交流耐壓裝置

查故障

高頻高壓電路振蕩回路中元器件檢查均為正常。高頻變壓器的初級正常，高頻變壓器的次級把 BC4 4~BC48與 C26~30的倍壓整流和濾波回路焊開，從R 106端對地測量沒有電壓輸出，測量顯示管的1與14 兩管腳沒有燈絲電壓。

故障原因

高頻變壓器的次級高壓線包損壞，使振蕩器停止工作，高頻高壓無輸出，致使顯示控制電路不能正常工作。因此 測試儀檢測時，顯示器無波形顯示。

交流耐壓裝置故障查出后，更換高頻變壓器，匝間耐壓測試儀測試正常。

接線方法

將變頻電源的安全接地線接好，再將變頻電源的輸出與激勵變壓器的輸入進行連接，激勵變壓器接地端接地，在將4節電抗器串聯，然后將激勵變輸出端與其中一個電抗器尾端連接，電抗器頂端與電容分壓器頂端連接，電容分壓器下端將分壓信號線和接地線分別連接變頻電源和接地線。最后將被試品變壓器高壓側與電抗器頂端連接，變壓器低壓側短接接地。

操作步驟

變頻電源接通電源，電源可以接220V或380V，接220V時接AC兩相，接380V時接ABC三相（注意：當接220V 時變頻電源輸出功率減半）。

打開變頻電源開關，點擊進入參數設置頁面，首先設置試驗電壓，這里試驗電壓為68KV，所以直接點擊設置為68KV，儀器會自動設置過壓保護，和閃絡保護，過壓保護為試驗電壓的1.1倍，閃絡保護為試驗電壓的是0.4倍，過流保護默認為裝置的額定電流。

起始頻率默認為20Hz，終止頻率默認為300Hz。起始電壓默認為30V，分壓器比以裝置默認為準。

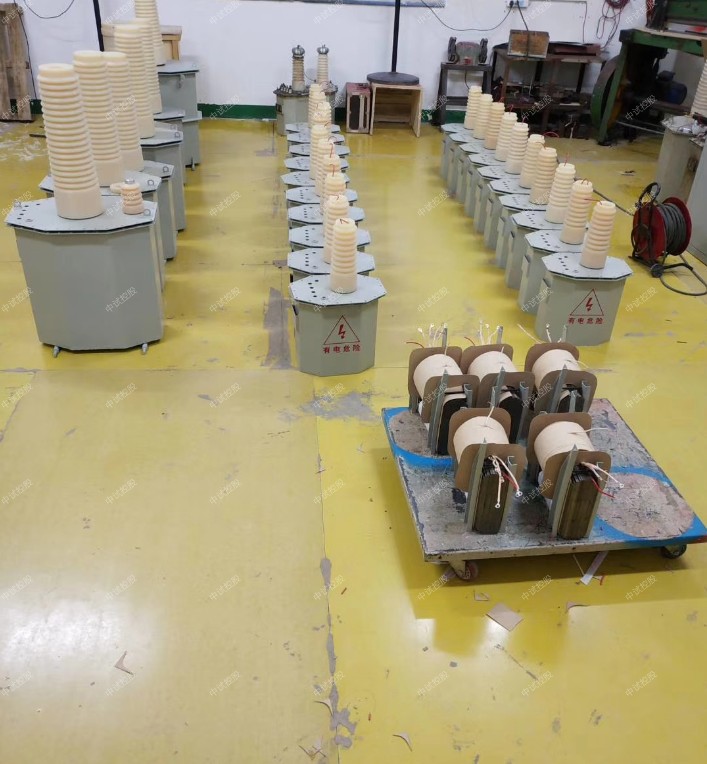

ZSYD(JZ)-10KVA/100KV工頻耐壓試驗裝置(中試控股交直流試驗變壓器及控制箱)

中試控股高壓試驗變壓器參數：

容量：10KVA

輸入電壓：AC200V  50Hz

輸入電流：50A

輸出電壓：AC100KV   DC140KV

輸出電流：AC100mA   DC71.4mA

中試控股控制箱參數：

容量:10KVA

輸入電壓:AC220V 50Hz

輸入電流:45.5A

輸出電壓:0～250V

輸出電流:0～50A

交流耐壓裝置交流耐壓試驗電源處理

高壓電纜交流耐壓采用的是變頻諧振裝置產生試驗電源，變頻柜是裝置的核心部件，變頻柜通過晶閘管的整流和逆變獲取試驗所需的頻率，在電源變換過程中引入了大量的高頻脈沖電流成份。

參數設置完成后點擊返回。儀器會返回上一級主界面，進入主界面點擊自動試驗，可以看到我們設置的參數設置。

點擊開始試驗，儀器會自動尋找諧振點，自動升壓，升壓到試驗電壓時儀器會自動進入到耐壓計時，當耐壓時間到達后自動降壓。

在升壓的同時需要關注低電壓和低電流。試驗完成后點擊保存，保存試驗報告并打印。試驗完后需注意進行安全放電。

變頻諧振系統輸出的電源不能直接作為電纜局放試驗的電源直接施加于被試對象進行局部放電測試，必須采取有效措施對試驗電源進行預處理，通過設置串聯電抗、防暈導線、均壓環進行對試驗電源質量進行改善
