電纜耐壓試驗設備

測量電纜直流泄漏電流時微安表指針有擺動

如果沒有電纜終端頭及試驗電源不穩定等因素的影響，在測量中，直流微安表出現周期性搖動，可能是由于被試的電纜的絕緣中有局部的孔隙性。孔隙性在一定的電壓下發生擊穿，導致泄漏電流增大，電纜電容經過被擊穿的間隙放電；當電境纜充電電壓又逐漸升高，使得間隙又再次被擊穿；然后，間隙絕緣又一次得到恢復。如此周而復始，就使測量中的微安表出現了周期性的擺動現象。

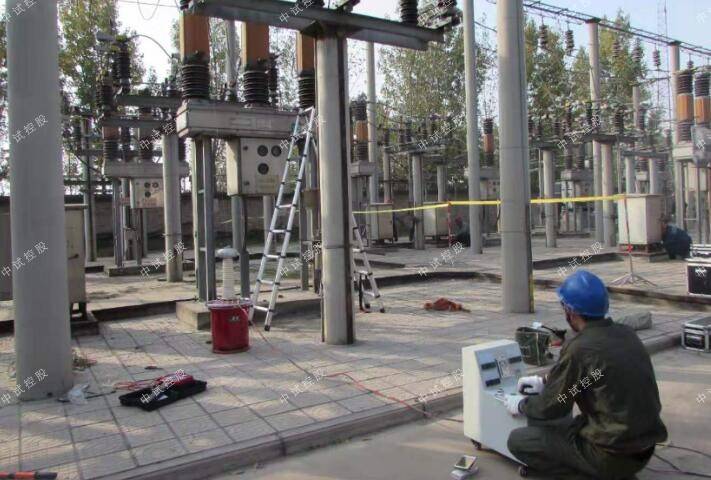

ZSYD(JZ)-15KVA/100KV工頻耐壓試驗裝置(中試控股交直流試驗變壓器及控制箱)

中試控股高壓試驗變壓器參數：

容量：15KVA

輸入電壓：AC400V 50Hz

輸入電流：37.5A

輸出電壓：AC100KV AC140KV

輸出電流：AC:150mA AC:107mA

中試控股控制臺參數：

容量:15KVA

輸入電壓:AC380V 50Hz

輸入電流:39.5A

輸出電壓:0～430V

輸出電流:0～37.5A

電纜耐壓試驗設備問題5測量10kV及以上電纜泄漏電流的注意事項

測量10kV及以電力電纜泄漏電流與直流耐壓同時進行。試驗電壓分4～5級升至3-6倍額定電壓值。因電壓較高，隨電壓升高，引線及電纜端頭可能發生電暈放電。在直流試驗電壓超過30kV以后，有良好絕緣的電力電纜的泄漏電流也會明顯增加，所以出現泄漏電流隨試驗電壓上升而快速增長的現象，并不一定說明電力電纜有問題。此時必須采用極間障、絕緣層或覆蓋，并加粗引線，增大引線對地距離等，以減小電暈放電產生的雜散泄漏電流，然后再根據測量結果判斷電力電纜的真實絕緣水平。

電纜耐壓試驗設備如何使用串聯諧振進行交流耐壓試驗。

首先是對串聯諧振進行選型與配置，由于35KV主力變壓器對地電容值小于0.02UF，電抗器為100H，因此我們直接串聯電抗器。

準備工作

開始進行耐壓試驗之前，要對現場環境進行，溫度過高或濕度太大都會對試驗結果產生影響。

進行接線操作前先用兆歐表對變壓器進行絕緣測量。只有在絕緣電阻值符合標準的情況，才可以進行耐壓試驗。

故障分析與處理

2.1故障現象

測試儀在工作過程中 ， 顯示器沒有波形顯示 。

2.2顯示器顯示控制電路的工作原理

顯示器由高頻高壓電路產生高壓，示波管顯示控制電路使用。高頻高壓電路由高頻振蕩電路、高頻變壓器、高壓整流及濾波電路和高壓自動穩幅控制電路所組成。

當高頻高壓電路接通低壓直流電源后，高頻振蕩電路即起振工作，把直流電源轉變?yōu)榻涣麟娫矗筛哳l變壓器 B 升壓后 經過整流和濾波環節，輸出示波管顯示 電路所需的多種高壓。

電路中 R100 一R 104、W9組成采樣環節，BC36作為推動管， BC42、 BC43是主振管，構成振蕩電路。高頻變壓器初級的電感L1與諧振電容組成諧振回路。

自動幅度控制電路由運算放大器 LM 741、復合調整管 BG36、BC37、采樣電路等組成。

高頻變壓器的次級分兩組輸出，一組 6.3V送至示波管的燈絲電壓。另一組又分兩路，其中一路經BG49、C31、C32、R106整流濾波后，得到一個-2kV 的電壓送 至示波管 的陰極，其中另一路BC44~48與 C26~C30構成的5 倍整流濾波電路產生一個 + 10kV 的電壓為示波管加速陽極的正高壓電源。
