串級式高壓試驗變壓器

根據低壓電器標準取 ＝3.5kV，＝1kV， I=0.， ％取10，代入式（3-2）得：

          （kVA）

            從上面的計算結果可以看到一般情況下試驗變壓器容量大于0.6 kVA即可，但考慮留有余地取0.75 kVA。

耐壓試驗設備動作電流

ZSYD(JZ)-5KVA/50KV工頻耐壓試驗裝置(中試控股交直流試驗變壓器及控制箱)
高壓試驗變壓器參數：
容量：5KVA
輸入電壓：AC200V  50Hz
輸入電流：25A
輸出電壓：AC：50KV    DC：70KV
輸出電流：AC:100mA    DC:100mA


控制箱參數：
容量:5KVA
輸入電壓:AC220V 50Hz
輸入電流:23A
輸出電壓:0～250V
輸出電流:0～25A

          低壓變壓器耐壓試驗中，在試驗電壓作用下，變壓器絕緣介質中的電場強度達到某一臨界值時，其絕緣性能開始喪失，泄漏電流劇增，當達到耐壓設備高壓側過電流繼電器預先規定的電流值時，繼電器動作，切斷高壓輸出。耐壓試驗一般均以繼電器動作與否來判定是否擊穿，因串級式高壓試驗變壓器此過電流繼電器的電流整定直接關系到對試品能否正確評判，一般低壓電器相關標準明確規定100mA為高壓側過電流繼電器的整定值。

         耐壓試驗，又稱電氣強度試驗或介電強度試驗，是證明設計、選材工藝的合理性。也是考核變壓器安全性能的非常重要的試驗項目之一。

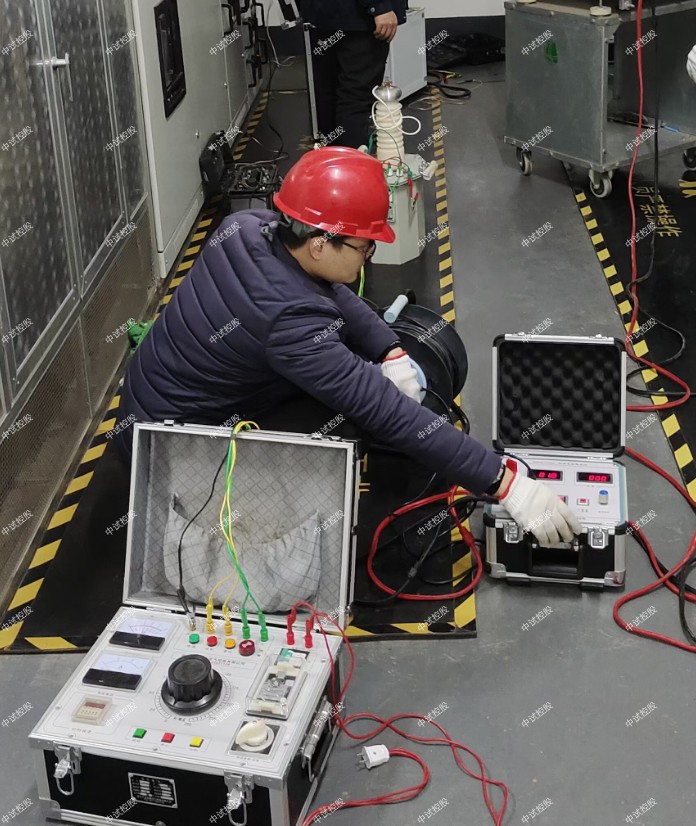

現場接線示意圖：

1.2.2 中試控股勵磁變壓器接線注意事項:1.用于開關、GIS、變壓器的耐壓裝置，勵磁變壓器的輸出電壓一般較高；

2. 用于開關、GIS 的耐壓裝置，勵磁變壓器接高端，變壓器耐壓勵磁變壓器接低端；

3. 通常情況下，改種型號的諧振裝置兼容較較短長度的電纜，勵磁變壓器接低端。

4.2.3 電抗器接線注意事項:1.用于開關及較低電容量的試品交流耐壓試驗時，需要將所有電抗器串聯在高壓回路中，可以確保諧振。

2.用于開關、GIS、變壓器的耐壓時，需要將電抗器串聯連接，電抗器串聯只數按照實際的試驗電壓確定。

4.3 通用操作步驟:正確按照接線示意圖及相關要求連接試驗回路，在現場設置試驗警示標記，正確設置各項試驗參數。

自動試驗:進入圖 2 界面，點擊“自動”，進入下圖 4 界面，點擊“啟動”， “確認”，則自動進行調諧、升壓、計時、降壓。界面依次如下：調諧升壓：計時：降壓：試驗完成：在試驗過程中出現保護動作時，均有相關界面顯示。

2.手動/半自動試驗：進入圖 2 界面，點擊“手動”，進入下圖 4 界面，點擊“啟動”，“確認”，中試控股則可以進行手動/自動調頻、手動升降壓。半自動試驗：點擊“調諧”，則自動調諧，調諧完成后點擊電壓“加、減”手動升壓。手動試驗：點擊頻率“加、減”，則手動調諧，中試控股調諧完成后點擊電壓“加、減”手動升壓。

串級式高壓試驗變壓器發電機交流耐壓試驗所需的超低頻高壓發生器

       1、在交接、大修、局部更換繞組以及常規試驗時，均可進行此項試驗。用0.1Hz超低頻對電機進行耐壓試驗，對發電機端部絕緣的缺陷比工頻耐壓試驗更有效。其原因是在工頻電壓下，由于從線流出的電容電流在流經絕緣外面的半導體防暈層時造成了較大的電壓降，因而使端部的中試控股線絕緣上承受的電壓減小；中試控股而在超低頻情況下，此電容電流大大減小了，半導體防暈層上的壓降也大為減小，故端部絕緣上電壓較高，便于發現缺陷。
       2、連線方法：試驗時應分相進行，被試相加壓，非被試相短接接地。
       3、按照有關規程的要求，試驗電壓峰值可按如下公式確定：

       其中Umax ：為0.1Hz試驗電壓的峰值（kV）
       β：0.1Hz與50Hz電壓的等效系數，按規程的要求,取1.2
       K：通常取1.3～1.5，一般取1.5
       Uo：發電機定子繞組額定電壓（kV）
       例如：額定電壓為13.8 kV的發電機，超低頻的試驗電壓峰值計算方法為：

       4、試驗時間按有關規程進行。
