gis耐壓試驗儀10KV/35KV
時間：2021-06-17
gis耐壓試驗儀10KV/35KV
在試驗過程中中，常常需要設置不同的參數，本機可根據試驗的需要設定好輸出頻率、試驗時間、試驗電壓、高壓側的過流保護值、過壓保護值。修改方法如下
gis耐壓試驗儀10KV/35KV首先點擊“選擇”鍵，在參數之間循環移動光標。被選中的參數可用“改數”鍵按遞增的方式循環修改之：
1.頻率有三種選擇：0.1、0.05、0.02。單位為Hz。
2.定時修改范圍：0-99分。它規定了試驗時間的長短。單位為分鐘。
3.試驗電壓范圍為0至額定值，單位為kV。它規定了我們所要升至的試驗電壓。儀器升至這個設定電壓值時，就不再升壓，并保持在這個峰值下進行等幅的正弦波輸出。
4.電流保護值設定范圍為0至額定值，單位為mA。它規定了通過試品的電流上限值，當電流超過此設定時，儀器自動切斷輸出。
5.電壓保護值設定范圍為0至額定值，單位為kV。它規定了通過試品的電壓上限值，當電壓超過此設定時，儀器自動切斷輸出。

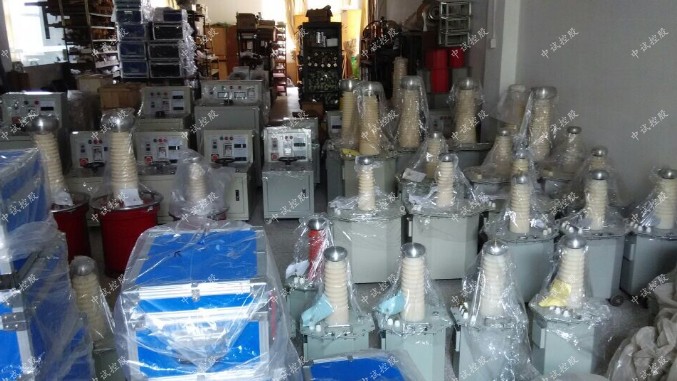

ZSYD(JZ)-10KVA/50KV工頻耐壓試驗裝置(交直流試驗變壓器及控制箱)
中試控股高壓試驗變壓器參數：
容量：10KVA
輸入電壓：AC200V 50Hz
輸入電流：50A
輸出電壓：AC：50KV AC：70KV
輸出電流：AC:200mA AC:142.8mA
中試控股控制箱參數：
容量:10KVA
輸入電壓:AC220V 50Hz
輸入電流:45A
輸出電壓:0～250V
輸出電流:0～50A
gis耐壓試驗儀10KV/35KV超低頻耐壓試驗裝置接合了現代數字變頻技術，克服工藝的一些不足之處，采用微機控制，升壓、降壓、測量、保護完全自動化，并且在自動升壓過程中能進行人工干預。
對發電機的超低頻耐壓試驗操作方法與以上對電纜的操作方法相似。下面就不同的地方作重點補充說明。
1.在交接、大修、局部更換繞組以及常規試驗時，均可進行此項試驗。用0.1Hz超低頻對電機進行耐壓試驗，對發電機端部絕緣比工頻耐壓試驗更有效。其原因是在工頻電壓下，由于從線棒流出的電容電流在流經絕緣外面的半導體防暈層時造成了較大的電壓降，因而使端部的線棒絕緣上承受的電壓減小；而在超低頻情況下，此電容電流大大減小了，半導體防暈層上的壓降也大為減小，故端部絕緣上電壓較高，便于發現問題。
2.連線方法：試驗時應分相進行，被試相加壓，非被試相短接接地。
3.按照有關規程的要求，試驗電壓峰值可按如下公式確定：
其中Umax：為0.1Hz試驗電壓的峰值（kV）
β：0.1Hz與50Hz電壓的等效系數，按規程的要求,取1.2
K：通常取1.3～1.5，一般取1.5
Uo：發電機定子繞組額定電壓（kV）
例如：額定電壓為13.8kV的發電機，超低頻的試驗電壓峰值計算方法為：
4.試驗時間按有關規程進行。
