直流耐壓試驗儀10KV/35KV

在試驗過程中應注意事項

1、直流耐壓試驗儀10KV/35KV容升效應和電壓諧振

由于電纜的耐壓試驗過程純屬于容性負載，所以在使用超低頻高壓發生器進行耐壓試驗時，試驗線路中產生的容性電流會在電壓發生器的繞組上產生一定量的頻抗壓降，這樣就形成了實際作用在試驗電纜上的電壓較高，就會產生容升效應，并且電纜的長度越長，容量越大，則容升效應更加明顯，因此，在進行耐壓試驗時，要求在電纜的端側進行試驗電壓值的測量，試驗時一定要仔細觀察電壓值，避免試驗電纜承受過高的電壓而造成損傷。

其次試驗電纜的電容與電壓發生器構成了一個串聯回路，當兩者的漏抗值相等或者接近時，極容易發生串聯諧振，同樣會造成試驗電纜端電壓明顯升高，如果電壓過高就會危及試驗設備及試驗電纜的絕緣，所以根據這一現象，試驗時要求在電纜的輸出端連接適當容量的阻尼電阻，用來電壓諧振的強度，從而保證被測電纜或設備不承受過高的電壓損傷。

ZSYD(JZ)-15KVA/100KV工頻耐壓試驗裝置(交直流試驗變壓器及控制箱)


中試控股高壓試驗變壓器參數：
容量：15KVA
輸入電壓：AC400V  50Hz
輸入電流：37.5A
輸出電壓：AC100KV AC140KV
輸出電流：AC:150mA   AC:107mA

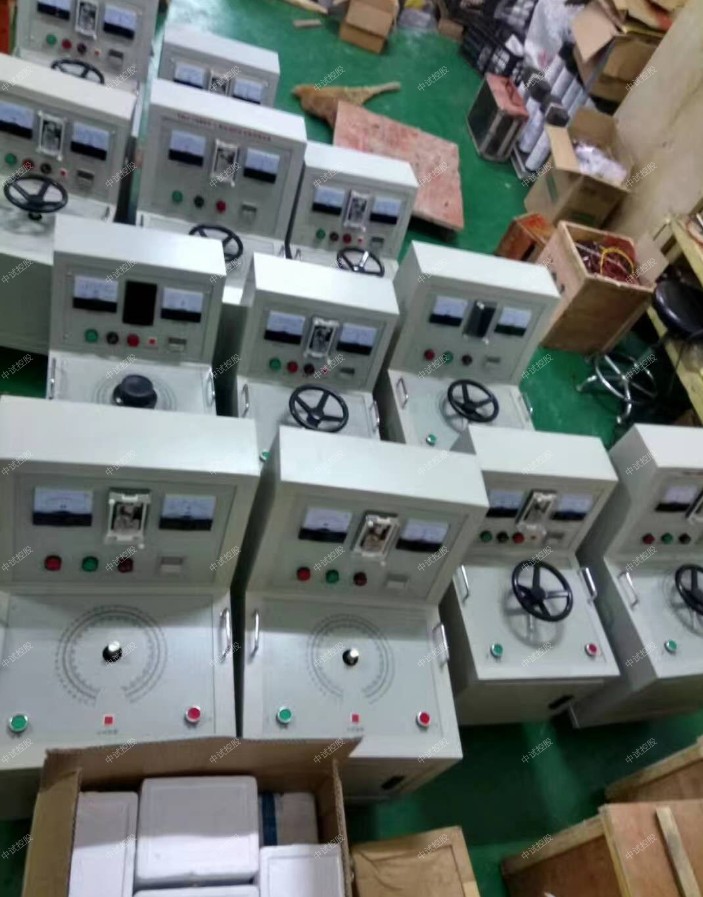

中試控股控制臺參數：
容量:15KVA
輸入電壓:AC380V 50Hz
輸入電流:39.5A
輸出電壓:0～430V
輸出電流:0～37.5A

直流耐壓試驗儀10KV/35KV液壓試驗方法

1）試驗時容器頂部應設排氣口，充液時應將容器內的空氣排盡。試驗過程中，容器的外表面應保持干燥。

2）當壓力容器的壁溫與液體溫度大致相同時，方可加壓。

3）試驗時壓力應緩慢上升，達到規定試驗壓力后，保壓時間一般不少于30min，然后將壓力降至規定試驗壓力的80%，并保持足夠長的時間以對所有焊接接頭和連接部位進行檢查。

4）檢查期間壓力應保持不變，不得采用連續加壓來維持壓力不變。液壓試驗過程中不得帶壓緊固螺栓或向受壓元件施外力。

5）對于球形儲罐，液壓試驗方法應符合GB 12337-1998中的8.10.4.4的要求。

2、試驗設備電壓測量儀表的正確使用

在使用超低壓高壓發生器進行耐壓試驗時，電壓的測量值不可使用電壓有效值數據，必須使用峰值電壓表進行超低頻耐壓試驗電壓的測量值，這是必須注意的事項，只有這樣才能真實反映被測電纜承受的zui高電壓。從而保護被測的電纜或設備不受損傷。

3、試驗作業的安全防護措施

試驗作業時，作業人員要穿戴好勞動安全防護用品，并且做好相應的安全防護措施，在所有人體會接觸到的金屬導電部位，以及試驗的設備及被測試電纜的接地，必須用接地線進行可靠的連接，并確認無誤后方可進行操作。

4、試驗設備繼電保護回路的注意事項

在試驗設備的繼電保護回路中，控制電源和測量儀表采用的電源線，必須與主回路采取良好的隔離措施，對儀器和控制回路元件反擊穿損壞。
