10KV/35KV單相變壓器空載試驗儀

接線方法

將變頻電源的安全接地線接好，再將變頻電源的輸出與激勵變壓器的輸入進行連接，中試控股激勵變壓器接地端接地，在將4節電抗器串聯，然后將激勵變輸出端與其中一個電抗器尾端連接，電抗器頂端與電容分壓器頂端連接，電容分壓器下端將分壓信號線和接地線分別連接變頻電源和接地線。將被試品變壓器高壓側與電抗器頂端連接，變壓器低壓側短接接地。

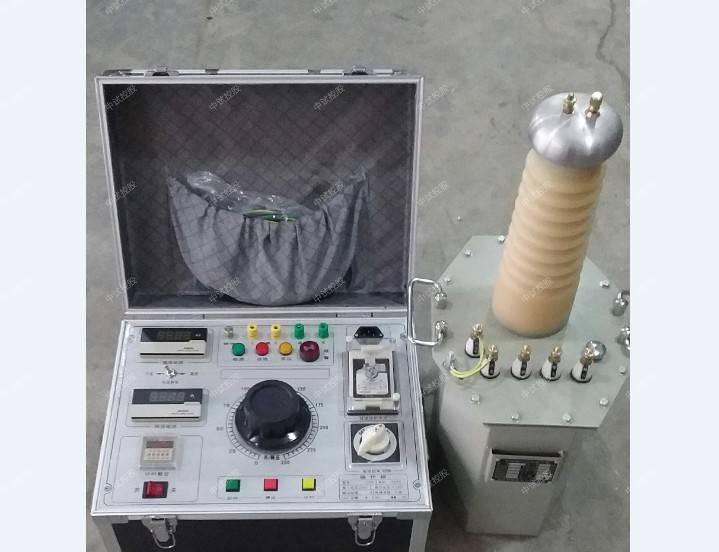

ZSYD(JZ)-5KVA/50KV工頻耐壓試驗裝置(中試控股交直流試驗變壓器及控制箱)

高壓試驗變壓器參數：

容量：5KVA

輸入電壓：AC200V 50Hz

輸入電流：25A

輸出電壓：AC：50KV DC：70KV

輸出電流：AC:100mA DC:100mA

控制箱參數：

容量:5KVA

輸入電壓:AC220V 50Hz

輸入電流:23A

輸出電壓:0～250V

輸出電流:0～25A

ZSYD(JZ)-10KVA/50KV工頻耐壓試驗裝置(交直流試驗變壓器及控制箱)

高壓試驗變壓器參數：

容量：10KVA

輸入電壓：AC200V 50Hz

輸入電流：50A

輸出電壓：AC：50KV AC：70KV

輸出電流：AC:200mA AC:142.8mA

控制箱參數：

容量:10KVA

輸入電壓:AC220V 50Hz

輸入電流:45A

輸出電壓:0～250V

輸出電流:0～50A

10KV/35KV單相變壓器空載試驗儀交流耐壓試驗是發電機絕緣試驗項目之一，它的優點是試驗電壓和工作電壓的波形、頻率一致，作用于絕緣內部的電壓分布及擊穿性能比較等同于發電機的工作狀態。無論從劣化或熱擊穿的觀點來看，交流耐壓試驗對發電機主絕緣是比較可靠的檢查考驗方法。

由于有上述優點，所以交流耐壓試驗在電機安裝、檢修和運行以及預防性試驗中得到 普遍地采用，成為必做項目。

那么，交流耐壓試驗會不會對發電機的絕緣造成影響，會造成哪些影響？這是一般運行人員關心的問題，無疑地電機絕緣體內不可避免地會有氣體，如處于強烈的交流電場之下，氣體游離和絕緣氧化同時集中而產生熱量，繼而游離爆炸，可能使云母絕緣遭受損害。這種電氣性能的游離化學過程叫做“電氣老化”。

使用絕緣油介電強度測試儀做耐壓實驗，除了以上的方法外，還需要注意的問題有很多，需要電力工作者熟練掌握其試驗方法，這樣才能達到儀器的測試效果。

需要注意的是：在進行交流耐壓試驗前，應綜合分析判斷絕緣電阻、吸收比、泄漏電流等其它無損檢測結果，再決定發電機是否能進行耐壓試驗，以免在試驗中絕緣過度擊穿。

如何做串聯諧振發電機交流耐壓試驗，具體操作如下：

過電流保護按試驗變壓器高壓側額定電流的1.2倍整定

10KV/35KV單相變壓器空載試驗儀電氣安全工具性能測試的意義

電氣安全用具是保證電氣工作者安全操作必不可少的輔助工具。正確使用合格的電氣安全用具是保證安全的基本條件之一。

電力部門回來的電氣安全用具不管是新的還是使用過一段時間的，定期做一個質量檢測試驗還是很有必要的，不能只檢查外觀覺得是好的就行。比如：絕緣用具類的耐壓試驗、高空安全繩索做拉力試驗等。下面就以非常實用的絕緣靴手套耐壓試驗裝置為例，講解絕緣靴和絕緣手套的耐壓安全測試。

中試控股交直流耐壓儀的檢修與調試：

(1)中試控股無載分接開關的檢修調試是在變壓器吊芯至露出分接開關后進行在檢修開始前應將變壓器端蓋用方木或其他物品支撐的箱體上，首先，觀察引線，觸柱與絕緣膠木是否有松動，動、壓力是否足夠。并可用手按壓試之，手感壓力應均勻，壓力過小的應更換彈簧，有條件也可用測力計測出壓力值，一般應在(24.5～49)×104Pa( 2.5 ～5kg)/cm2之間，對于非運行檔，可以反復轉動分接開關，然后觀察是否有摩擦痕跡。

(2)外觀檢查可以發現用儀器不能發現的不正常故障，如運行中的無載分接開關動、發熱、變色、變形或放電痕跡。發熱周圍碳化，油垢積聚等現象，如發現這些不正常故障后，經過修整后不能達到無載分接開關質量標準的，必須更換新開關。

(3)新換無載分接開關后，應認真檢查分接開關所接的引線位置是否正確一致，要檢查鎖緊定位栓是否到位，再擰緊法蘭和三個密封螺絲，用搬手將分接開關向正、反方向各轉動5周以上，消除動，保證動、接觸良好，在轉動時應觀察指針位置與實際位置是否正確。
