10KV電纜試驗成套裝置

電纜交流耐壓試驗的方法有哪些？應該用什么設備進行電纜耐壓試驗？具有多種保護功能，如：低壓過流、低壓過壓、高壓過流、高壓過壓、零位保護、不接地保護等。

是指主要用于絕緣和漏電檢測中的高壓電源，高壓電源和高壓發生器已經沒有嚴格的區別

電纜屏蔽層過壓保護器短接，對應端電纜金屬屏蔽或金屬套臨時接地。

10KV電纜試驗成套裝置請務必反復檢查直流泄漏電流耐壓試驗儀ZGF-60KV/2mA聯接線、接地線是否正確,各部位接地要良好,嚴禁接地線串聯。注意安全距離,確保人身安全。

10kV電纜耐壓變頻串聯諧振

一、簡介

ZSBX-10kV電纜耐壓變頻串聯諧振裝置

1、實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗；

2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的交流耐壓試驗。

二、技術參數

試驗對象：10kV/300mm2電纜長度1km的交流耐壓試驗，電容量≤0.3755uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

1、額定容量：44kVA；

2、輸入電源：單相220或三相380V電壓，頻率為50Hz；

3、額定電壓：22kV

4、額定電流：2A

5、工作頻率：30-300Hz；

6、裝置輸出波形：正弦波

7、波形變率：輸出電壓波形變率≤1%；

8、工作時間：額定負載下允許連續5min；過壓1.1倍1分鐘；

9、溫 升：額定負載下連續運行5min后溫升≤65K；

10、品質因素：裝置自身Q≥30(f=45Hz)；

11、保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

12、測量精度：系統有效值1.5級；

激勵變壓器ZSJLB-3kVA/1.5kV/0.4kV 1臺

額定容量：3kVA；

輸入電壓：0-400V，單相；

輸出電壓：1.5kV

結 構：干式；

重 量：約35kg；

中試控股變頻電源ZSXB-F-3kW/220/380V 1臺

額定輸出容量：3kW

工作電源：220/380±10%V（單/三相），工頻

輸出電壓：0 –400V，單相，

額定輸入電流：7.5A

額定輸出電流：7.5A

電壓分辨率：0.01kV

電壓測量精度：1.5%

頻率調節范圍：30 – 300Hz

頻率調節分辨率：≤0.1Hz

頻率穩定度： 0.1%

運 行 時 間：額定容量下連續5min

額定容量下連續運行5min元器件高溫度≤65K;

噪 聲 水 平：≤50dB

中試控股高壓電抗器ZSDK-22kVA/22kV 2節

額定容量：22kVA;

額定電壓：22kV；

額定電流：1A；

電 感 量：92H/單節；

品質因素：Q≥30 (f=45Hz)；

結 構：干式；

重 量：約30kg；

中試控股電容分壓器ZSFRC-30kV/3500pF 1套

額定電壓：30kV；

高壓電容量：3500pF

介質損耗：tgσ≤0.5%；

分 壓 比：1000：1

測量精度：有效值1.5級;

重 量：約6kg；

每次試驗后,應將升壓電位器回到零位(粗調、細調都回零位),按綠色按鈕,切斷高壓并關閉電源開關,后進行放電。推動信號快速關斷保護在輸出端采用專用傳感器取樣，反應時間為納秒級，通過納秒級的光隔離元件和納秒級的模擬開關，全過程在2微秒內將功放電路的推動信號切斷，保證在輸出短路的情況下，不損壞功率器件。

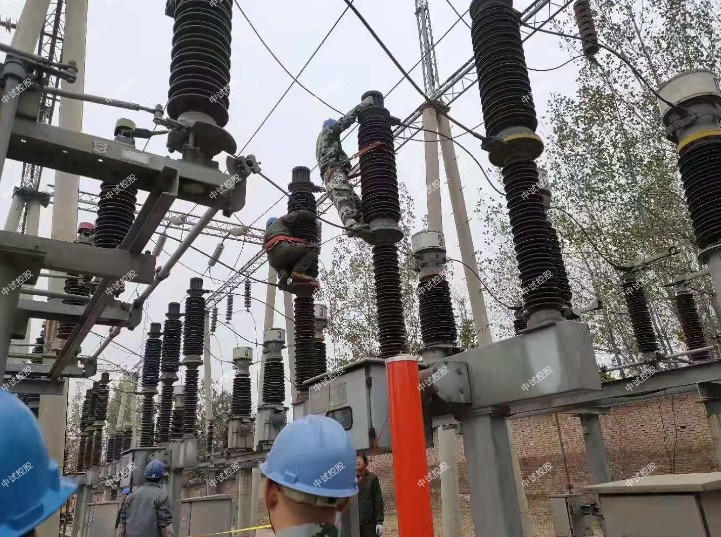

10KV電纜試驗成套裝置如果電纜頭與GIS直接連接，在試驗時應使GIS符合運行條件且GIS內部PT、避雷器斷開。

如果電纜頭安裝在桿塔上，電纜的屏蔽層和非試相連接接地，該接地線不可利用桿塔架代替，須采用專配的接地線與變頻諧振系統連成回路。
