35KV電纜試驗變頻串聯諧振耐壓裝置

電氣設備的絕緣結構在運行過程中可承受以下四種電壓：

1.暫態過電壓，包括上升頻率電壓和諧振過電壓。串聯諧振耐壓試驗裝置共振交流工頻電壓的升高是由于空載線路的電容效應、甩負荷和不對稱接地造成的。當負載突然傾卸時，由于電源只有一條空載傳輸線，而且輸電線路的接地電抗可以用X0表示，流過電源內阻的電流就變成電容電流。這種電流流過系統中的電抗，導致電壓升高。因為升壓將近50 Hz的交流電壓，所以是工頻電壓升高，在如今繼電保護的作用下，其動作時間約為幾十毫秒到一秒之間。隨著交流電壓的長期應用，它對電氣設備的絕緣老化和電力系統的絕緣結構都有很大的影響。諧振過電壓是由鐵磁效應或鐵心非線性電感元件引起的諧振引起的。它的振幅更高，持續時間更長。其頻率可為工頻基波或高階次諧波。

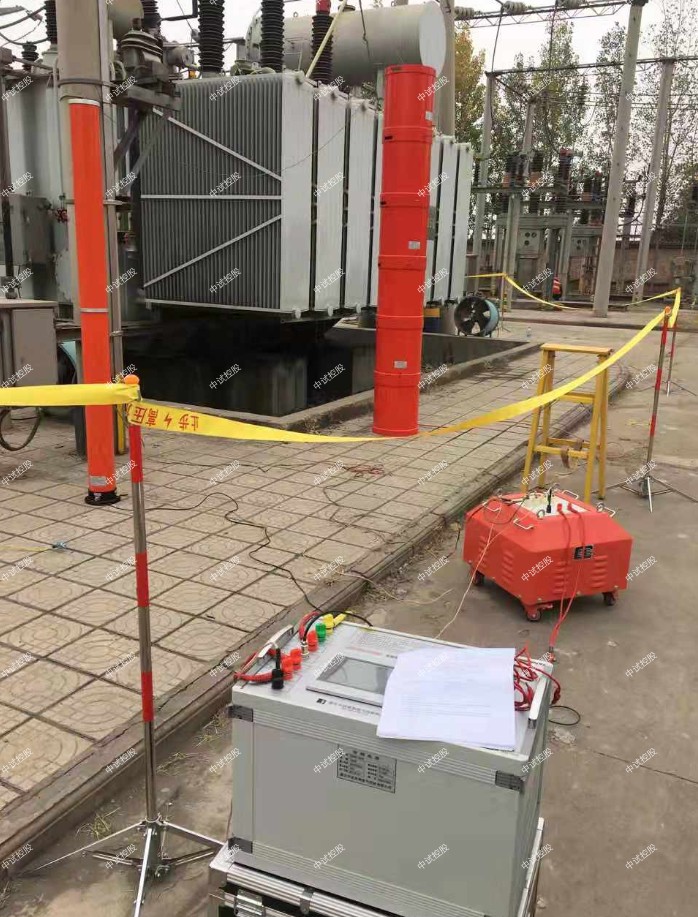

中試控股35kV變頻電纜串聯諧振1km

一、簡介

ZSBX-35kV變頻電纜串聯諧振1km

1、實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗；

2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的交流耐壓試驗。

二、技術參數

試品對象

1、中試控股35kV/300mm2電纜1km的交流耐壓試驗，電容量≤0.1945uF,試驗頻率30-300Hz,試驗電壓52kV,試驗時間；

2、10kV/300mm2電纜3km的交流耐壓試驗，電容量≤1.126uF,試驗頻率30-300Hz,試驗電壓22kV,試驗時間；

3、10kV開關、互感器的交流耐壓試驗，試驗頻率30-300Hz,試驗電壓不超過42kV,試驗時間。

額定容量：135kVA；

輸入電源：單相220或三相380V電壓，頻率為50Hz；

額定電壓：27kV；54kV；

額定電流：5A；2.5A；

工作頻率：30-300Hz；

裝置輸出波形：正弦波

波形率：輸出電壓波形率≤1%；

工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；

溫 升：額定負載下連續運行60min后溫升≤65K；

品質因素：裝置自身Q≥30(f=45Hz)；

保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

測量精度：系統有效值1.5級；

中試控股激勵變壓器ZSJLB-7.5kVA/1.5/3kV/0.4kV 1臺

額定容量：7.5kVA；

輸入電壓：0-400V，單相；

輸出電壓：1.5/3kV

結 構：干式；

重 量：約48kg；

中試控股變頻電源ZSXB-F-7.5kW/220/380V 1臺

額定輸出容量：7.5kW

工作電源：220/380±10%V（單/三相），工頻

輸出電壓：0 –400V，單相，

額定輸入電流：18.75A

額定輸出電流：18.75A

電壓分辨率：0.01kV

電壓測量精度：1.5%

頻率調節范圍：30 – 300Hz

頻率調節分辨率：≤0.1Hz

頻率穩定度： 0.1%

運行 時 間：額定容量下連續60min

額定容量下連續運行60min元器件高溫度≤65K;

噪 聲 水 平：≤50dB

高壓電抗器ZSDK-33.75kVA/27kV 4節

額定容量：33.75kVA;

額定電壓：27kV；

額定電流：1.25A；

電感 量：100H/單節；

品質因素：Q≥30 (f=45Hz)；

結 構：干式；

重 量：約40kg；

電容分壓器ZSFRC-60kV/1500pF 1套

額定電壓：60kV；

高壓電容量：1500pF；

介質損耗：tgσ≤0.5%；

分壓 比：1000：1

測量精度：有效值1.5級;

重 量：約6kg；

三、設備組合

被試品對象

電抗器33.75kVA/27kV四節

激勵變壓器輸出端選擇試驗電壓（KV）35kV/300mm2電纜1km

使用電抗器兩節串聯兩組并聯3kV≤52kV10kV/300mm2電纜3km

使用電抗器四節并聯1.5kV≤22kV10kV開關、互感器

使用電抗器兩節串聯3kV≤42kV

35KV電纜試驗變頻串聯諧振耐壓裝置變頻串聯諧振采用了多重保護措施，使得試驗方便、安全可靠。諧振回路固有的濾波效應使得系統輸出的試驗電壓波形完全滿足試驗規程的要求。

2.工頻大工作電壓電氣設備的絕緣結構在整個運行過程中必須能夠長期承受工頻大工作電壓，通常稱為系統高工作電壓，一般為額定電壓的1.15倍。

3、中試控股串聯諧振試驗裝置承受的四種電壓操作過電壓是由于電力系統中斷路器的操作引起的。在由電阻、電感和電容組成的串聯電路中，當電容XC和電感XL相等時，XC=XL中的電壓U和電流I的相位相同，電路是電阻式的。這種現象稱為串聯諧振。當電路串聯諧振電路例如，切斷、閉合長的空載線路、切斷空載變壓器（氣動變量）等。這種過電壓波形非常不規則，且情況變化很大。它可以是衰減振蕩波或非周期電壓激波，一般在1ms內達到大電壓。電力系統運行過電壓與系統電壓有關，系統電壓越高，電壓越小，6~35 kv系統電壓約為5~4倍。

35KV電纜試驗變頻串聯諧振耐壓裝置變頻串聯諧振采用調整頻率的方式來完成諧振，可方便、準確的找到諧振點。系統的品質因數可以達到20～80，系統輕巧簡便，可任意組合。

4.雷電過電壓，雷電過電壓往往會造成電氣設備絕緣損壞，為了保證電力系統的安全運行，必須采取防雷措施，如安裝避雷針、避雷器等。
