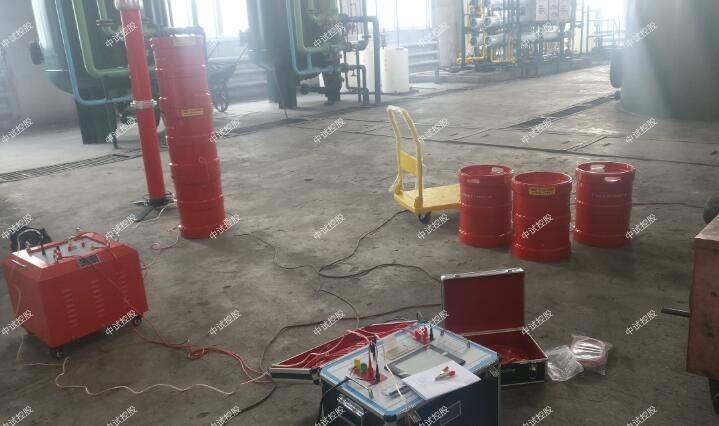

110KV電纜試驗串聯諧振交流耐壓試驗裝置

其頻率可為工頻基波或高階次諧波。

諧振回路固有的濾波效應使得系統輸出的試驗電壓波形完全滿足試驗規程的要求。

110KV電纜試驗串聯諧振交流耐壓試驗裝置當負載突然傾卸時，由于電源只有一條空載傳輸線，而且輸電線路的接地電抗可以用X0表示，流過電源內阻的電流就變成電容電流。

使用適當的電源線：只可使用專用、并且符合規格的電源線。

正確地連接和斷開：當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。

中試控股產品接地：除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在輸入或輸出終端連接前，應確保已正確接地。

注意所有終端的額定值：為了防止火災或電擊危險，請注意的所有額定值和標記。在對進行連接之前，請閱讀使用說明書，以便進一步了解有關額定值的信息。

在有可疑的故障時，請勿操作：如懷疑有損壞，請維修人員進行檢查，切勿繼續操作。

請勿在潮濕環境下操作

請勿在易爆環境中操作

保持產品表面清潔和干燥

35kV變頻串聯諧振5km，110kV電纜1km
一、簡介
ZSBX-35kV變頻串聯諧振5km，110kV電纜1km


1、幫助客戶實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗；
2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的交流耐壓試驗。


二、技術參數
試驗對象：


1、35kV/300mm2電纜5km的交流耐壓試驗，電容量≤0.97uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。
2、110kV/630mm2電纜1km的交流耐壓試驗，電容量≤0.201uF，試驗頻率30-300Hz，試驗電壓128kV，試驗時間60min。


設備組合


被試品對象


電抗器81kVA/27kV十節


中試控股激勵變壓器輸出端選擇110kV/630mm2電纜1km


使用電抗器五節串聯兩組并聯5kV35kV/300mm2電纜3km


使用電抗器兩節串聯三組并聯2.5kV35kV/300mm2電纜4km


使用電抗器兩節串聯四組并聯2.5kV35kV/300mm2電纜5km


使用電抗器兩節串聯五組并聯


（其中一組電抗器接地）


2.5kV


額定容量：810kVA；
輸入電源：三相380V電壓，頻率為50Hz；
額定電壓：54kV；135kV；
額定電流：15A；6A；
工作頻率：30-300Hz；
裝置輸出波形：正弦波
波形畸變率：輸出電壓波形畸變率≤1%；
工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；
溫    升：額定負載下連續運行60min后溫升≤65K；
品質因素：裝置自身Q≥30(f=45Hz)；
保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；
測量精度：系統有效值1.5級；


激勵變壓器ZSJLB-30kVA/2.5/5kV/0.4kV         1臺
額定容量：30kVA；
輸入電壓：0-400V，單相；
輸出電壓：2.5/5kV
結    構：干式；
重    量：約130kg；


變頻電源ZSXB-F-30kW/380V           1臺
額定輸出容量：30kW
工作電源：380±10%V（三相），工頻
輸出電壓：0 –400V，單相，
額定輸入電流：75A
額定輸出電流：75A
電壓分辨率：0.01kV
電壓測量精度：1.5%
頻率調節范圍：30 – 300Hz
頻率調節分辨率：≤0.1Hz
頻率穩定度：    0.1%
運行 時 間：額定容量下連續60min
額定容量下連續運行60min元器件最高溫度≤65K;
噪聲 水 平：≤50dB


高壓電抗器ZSDK-81kVA/27kV           10節
額定容量：81kVA;
額定電壓：27kV；
額定電流：3A；
電感 量：34H/單節；
品質因素：Q≥30 (f=45Hz)；
結    構：干式；
重    量：約75kg；


中試控股電容分壓器ZSFRC-130kV/2000pF            1套
額定電壓：130kV；
高壓電容量：2000pF
介質損耗：tgσ≤0.5%；
分壓 比：1500：1
測量精度：有效值1.5級;
重    量：約26kg；

隨著交流電壓的長期應用，它對電氣設備的絕緣老化和電力系統的絕緣結構都有很大的影響。諧振過電壓是由鐵磁效應或鐵心非線性電感元件引起的諧振引起的。它的振幅更高，持續時間更長。

中試控股串聯諧振試驗裝置承受的四種電壓操作過電壓是由于電力系統中斷路器的操作引起的。在由電阻、電感和電容組成的串聯電路中，當電容XC和電感XL相等時，XC=XL中的電壓U和電流I的相位相同，電路是電阻式的。

因為升壓將近50 Hz的交流電壓，所以是工頻電壓升高，在如今繼電保護的作用下，其動作時間約為幾十毫秒到一秒之間。暫態過電壓，包括上升頻率電壓和諧振過電壓。串聯諧振耐壓試驗裝置共振交流工頻電壓的升高是由于空載線路的電容效應、甩負荷和不對稱接地造成的。

110KV電纜試驗串聯諧振交流耐壓試驗裝置電力系統運行過電壓與系統電壓有關，系統電壓越高，電壓越小，6~35 kv系統電壓約為5~4倍。
