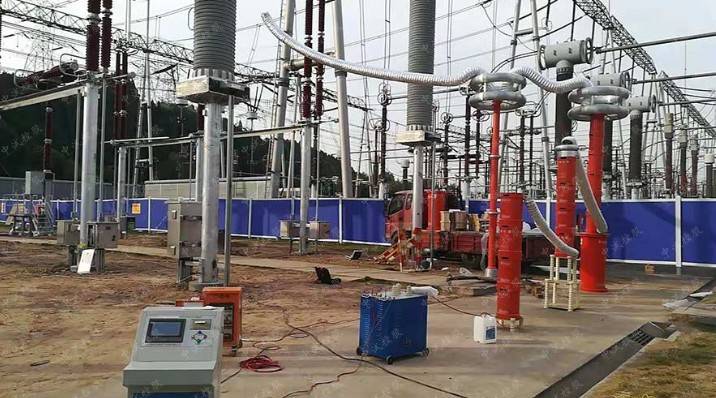

110KV電纜試驗變電站變頻串聯諧振試驗裝置

工作模式為：全自動模式、半自動模式、手動模式、

1.4、能存儲，存入的數據編號是數字，方便的幫助查找。

1.5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定，同時液晶大屏幕顯示測頻和試驗頻率一致，方便使用者直觀了解是否找到諧振點。

這種電流流過系統中的電抗，導致電壓升高。因為升壓將近50 Hz的交流電壓，所以是工頻電壓升高，在如今繼電保護的作用下，其動作時間約為幾十毫秒到一秒之間。

變頻串聯諧振采用調整頻率的方式來完成諧振，可方便、準確的找到諧振點。

110KV電纜試驗變電站變頻串聯諧振試驗裝置串聯諧振試驗裝置承受的四種電壓操作過電壓是由于電力系統中斷路器的操作引起的。在由電阻、電感和電容組成的串聯電路中，當電容XC和電感XL相等時，XC=XL中的電壓U和電流I的相位相同，電路是電阻式的。

隨著交流電壓的長期應用，它對電氣設備的絕緣老化和電力系統的絕緣結構都有很大的影響。諧振過電壓是由鐵磁效應或鐵心非線性電感元件引起的諧振引起的。它的振幅更高，持續時間更長。其頻率可為工頻基波或高階次諧波。

1.6、采用了ARM平臺技術，可以方便的根據需要增減功能和升級，也使得人機交換界面更為人性化。

1.7、技術特點歸納：數字、功率技術；功率器件全部采用的德國英飛凌，日本富士的IGBT智能模塊，芯片采用英特爾的原裝器件等

4、全套系統的配置用法說明：

1.1、變頻電源單獨可靠接地。

1.2、激勵變壓器一般有好幾個高壓端輸出：

用于10kV電纜的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓低一些的電壓端，比如2kV；

用于35kV電纜的耐壓裝置，35kV電纜的耐壓，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓較高一點的電壓端，比如3-4kV；

用于110kV電纜的耐壓裝置，110kV電纜的耐壓，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓高端比如5-6kV；（110kV變壓器）

用于110kV互感器，組合電器，開關等的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓高端比如10--15kV；

35kV開關母線串聯諧振，互感器,35kV/50000kVA主變,35kV電纜2km,10kV5km

一、簡介

ZSBX-35kV開關母線變頻串聯諧振

1、實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗；

2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的

交流耐壓試驗。

二、技術參數

試驗對象：

1、35kV/300mm2電纜2km的交流耐壓試驗，電容量≤0.389uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。

2、10kV/300mm2電纜5km的交流耐壓試驗，電容量≤1.88uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

3、35kV/50000kVA主變的交流耐壓試驗，電容量≤0.015uF，試驗頻率45-65Hz，試驗電壓68kV，試驗時間1min。

4、35kV開關、互感器的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過95kV，試驗時間1min。

設備組合

被試品對象

電抗器67.5kVA/27kV四節

激勵變壓器輸出端選擇35kV/300mm2電纜2km

使用電抗器兩節串聯兩組并聯3kV10kV/300mm2電纜5km

使用電抗器四節并聯1.5kV35kV/50000kVA主變使用電抗器四節串聯及補償電容器6kV35kV開關、互感器使用電抗器四節串聯6kV

額定容量：270kVA；

輸入電源：單相220或三相380V電壓，頻率為50Hz；

額定電壓： 27kV；54kV；108kV；

額定電流： 10A；5A ；2.5A；

工作頻率：30-300Hz；

裝置輸出波形：正弦波

波形率：輸出電壓波形率≤1%；

工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；

溫 升：額定負載下連續運行60min后溫升≤65K；

品質因素：裝置自身Q≥30(f=45Hz)；

保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

測量精度：系統有效值1.5級；

中試控股激勵變壓器ZSJLB-15kVA/1.5/3/6kV/0.4kV 1臺

額定容量：15kVA；

輸入電壓：0-400V，單相；

輸出電壓：1.5/3/6kV

結 構：干式；

重 量：約75kg；

中試控股變頻電源ZSXB-F-15kW/220/380V 1臺

額定輸出容量：15kW

工作電源：220/380±10%V（單/三相），工頻

輸出電壓：0 –400V，單相，

額定輸入電流：37.5A

額定輸出電流：37.5A

電壓分辨率：0.01kV

電壓測量精度：1.5%

頻率調節范圍：30 – 300Hz

頻率調節分辨率：≤0.1Hz

頻率穩定度： 0.1%

運行 時 間：額定容量下連續60min

額定容量下連續運行60min元器件高溫度≤65K;

噪聲 水 平：≤50dB

高壓電抗器ZSDK-67.5kVA/27kV 4節

額定容量：67.5kVA;

額定電壓：27kV；

額定電流：2.5A；

電感 量：46H/單節；

品質因素：Q≥30 (f=45Hz)；

結 構：干式；

重 量：約65kg；

電容分壓器ZSFRC-110kV/1500pF 1套

額定電壓：110kV；

高壓電容量：1500pF

介質損耗：tgσ≤0.5%；

分壓 比：1500：1

測量精度：有效值1.5級;

重 量：約10kg；

補償電容器ZSBC-70kV/20000pF 1套

額定電壓：70kV/35kV；

高壓電容量：20000pF/40000pF；

重量：15kg

變壓器容量損耗測試儀

相對濕度的影響：當相對濕度大時，表面泄漏電流遠大于體積泄漏電流，被試品表面易于吸潮，使表面泄漏電流增加，必須擦凈表面，并裝設屏蔽環。

110KV電纜試驗變電站變頻串聯諧振試驗裝置電荷的影響：被試品絕緣中的電荷是否放盡，直接影響泄漏電流的數值，因此，試驗前對被試品必須進行充分放電。

測量公式：

kAB＝UAB／Uab

kBC＝UBC／Ubc

kAC＝UAC／Uac

式中 UAB、UBC、UAC——變壓器高壓繞組線間電壓，kV；

Uab、Ubc、Uac——低壓繞組線間電壓，kV；

kAB、kBC、kAC——繞組線間變比。
