220KV電纜試驗發電機交流耐壓試驗

試品適用范圍：（主要針對110kV系統）

滿足35kV 開關，絕緣子等交流耐壓試驗，電容≤0.008uF,試驗頻率30~300Hz,試驗電壓U≤95kV。試驗時間：1分鐘

220KV電纜試驗發電機交流耐壓試驗滿足27KV/150MW的發電機交流耐壓試驗，電容≤0.33uF,試驗頻率45~65Hz,試驗電壓U≤54kV。試驗時間：1分鐘

滿足630mm2,110kV 電纜交流耐壓試驗，長度3km，電容≤0.61uF,試驗頻率30~300Hz,試驗電壓U≤128kV。試驗時間：60分鐘

滿足110kV 變壓器交流耐壓試驗，電容≤0.025uF,試驗頻率45~65Hz,試驗電壓U≤160kV。試驗時間：1分鐘

滿足110kV 開關，絕緣子等交流耐壓試驗，電容≤0.008uF,試驗頻率30~300Hz,試驗電壓U≤184kV。試驗時間：1分鐘

滿足300mm2,35kV 電纜交流耐壓試驗，長度3km，電容≤0.598uF,試驗頻率30~300Hz,試驗電壓U≤52kV。試驗時間：60分鐘

滿足35kV 變壓器交流耐壓試驗，電容≤0.015uF,試驗頻率45~65Hz,試驗電壓U≤72kV。試驗時間：1分鐘

35kV變頻電纜串聯諧振1km

一、簡介

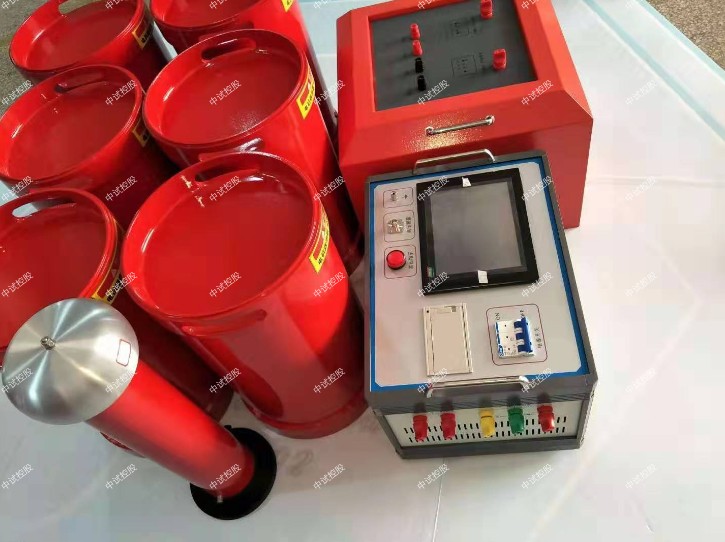

ZSBX-35kV變頻電纜串聯諧振1km

1、實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗；

2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的

交流耐壓試驗。

二、技術參數

試品對象

1、35kV/300mm2電纜1km的交流耐壓試驗，電容量≤0.1945uF,試驗頻率30-300Hz,試驗電壓52kV,試驗時間；

2、10kV/300mm2電纜3km的交流耐壓試驗，電容量≤1.126uF,試驗頻率30-300Hz,試驗電壓22kV,試驗時間；

3、10kV開關、互感器的交流耐壓試驗，試驗頻率30-300Hz,試驗電壓不超過42kV,試驗時間。

額定容量：135kVA；

輸入電源：單相220或三相380V電壓，頻率為50Hz；

額定電壓：27kV；54kV；

額定電流：5A；2.5A；

工作頻率：30-300Hz；

裝置輸出波形：正弦波

波形率：輸出電壓波形率≤1%；

工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；

溫 升：額定負載下連續運行60min后溫升≤65K；

品質因素：裝置自身Q≥30(f=45Hz)；

保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

測量精度：系統有效值1.5級；

激勵變壓器ZSJLB-7.5kVA/1.5/3kV/0.4kV 1臺

額定容量：7.5kVA；

輸入電壓：0-400V，單相；

輸出電壓：1.5/3kV

結 構：干式；

重 量：約48kg；

變頻電源ZSXB-F-7.5kW/220/380V 1臺

額定輸出容量：7.5kW

工作電源：220/380±10%V（單/三相），工頻

輸出電壓：0 –400V，單相，

額定輸入電流：18.75A

額定輸出電流：18.75A

電壓分辨率：0.01kV

電壓測量精度：1.5%

頻率調節范圍：30 – 300Hz

頻率調節分辨率：≤0.1Hz

頻率穩定度： 0.1%

運行 時 間：額定容量下連續60min

額定容量下連續運行60min元器件高溫度≤65K;

噪 聲 水 平：≤50dB

高壓電抗器ZSDK-33.75kVA/27kV 4節

額定容量：33.75kVA;

額定電壓：27kV；

額定電流：1.25A；

電感 量：100H/單節；

品質因素：Q≥30 (f=45Hz)；

結 構：干式；

重 量：約40kg；

電容分壓器ZSFRC-60kV/1500pF 1套

額定電壓：60kV；

高壓電容量：1500pF；

介質損耗：tgσ≤0.5%；

分壓 比：1000：1

測量精度：有效值1.5級;

重 量：約6kg；

三、設備組合

被試品對象

中試控股電抗器33.75kVA/27kV四節

中試控股激勵變壓器輸出端選擇試驗電壓（KV）35kV/300mm2電纜1km

使用電抗器兩節串聯兩組并聯3kV≤52kV10kV/300mm2電纜3km

使用電抗器四節并聯1.5kV≤22kV10kV開關、互感器

使用電抗器兩節串聯3kV≤42kV

220KV電纜試驗發電機交流耐壓試驗對于裝置的使用，關心的問題就屬裝置使用時可能出現的故障及如何解決，下面我們著重詳細介紹一下常見故障及排除方法：

1.風扇不能啟動：

(1)急停、故障保護、失諧保護后，沒有按“故障復位”。

(2)內部溫度過高，功率元件熱保護； 排除方法：關斷儀器電源，將儀器靜置 30 分鐘左右,重新開啟 電源，按儀器面板上的“復位”鍵，再啟動儀器。

2.自動調諧不能完成，找不到諧振點：

現象： 調諧曲線完全是一條直線，調諧完成后儀器提示沒有諧振點。

原因： 回路接地不好，試驗回路接線錯誤，裝置某一儀器開路。

只有在短路部分體積較大時，才容易測量出來，反映出不合格數值。

串聯諧振試驗裝置對試驗結果進行橫向和縱向的分析，比較振幅特性差別，判斷繞組產生變形與否。

改變消弧線圈的抽頭位置，同時改變電容器C的電容量，使之與電感量匹配，然后再按上述步驟重復進行測試。

串聯諧振試驗裝置還可以用來判斷變壓器是否存在短路故障，對于中小型的變壓器，這個方法十分有效，但是大型變壓器的損耗體積較小，相對整體體積來說靈敏度很低。

排除方法：

(1)檢查接地裝置可靠，接地連接線是否有斷開點。

(2)檢查勵磁變壓器的高低壓線圈的通斷（低壓繞組阻值兩組 A1X1 和 A2X2;高壓繞組阻值每個輸出端對高壓尾）。

(3)檢查每一只電抗器的通斷 (每個繞組阻值) 。

(4)檢查分壓器的信號線的通斷（高、低壓電容量）。

(5)檢查分壓器的高低壓電容臂的通斷（1 孔對芯，2 孔對外殼 分別導通；1 孔對 2 孔斷開）。

(6)裝置自身升壓時沒有諧振點，還需要檢查補償電容器的通斷。

3.不能升壓到試驗電壓

現象：

(1)調諧曲線是一條直線，有較低的尖峰。

(2)試驗時一次電壓較高，高壓卻較低，甚至在沒有升到試驗電 壓時，一次電壓已經到達額定電壓，回路自動降壓。

原因：

(1)電抗器與試品電容量不匹配，沒有準確找到諧振點。

(2)試品損耗較高，系統Q值太低。

(3)勵磁變壓器高壓輸出電壓較低。

(4)高壓連接線過長或沒有采用高壓放暈線。

排除方法：

(1)將補償電容器并接入試驗回路，加大回路電容量。

(2)盡可能將多只電抗器串聯，提高回路電感量。

(3)提高勵磁變壓器的輸出電壓。

(4)干燥處理被試品，提高被試品的絕緣強度，減少回路的有功損耗。

(5)一般在設備較高電壓輸出時，采用高壓放暈線，或將普通 高壓輸出線改為較短的連線，一般不超過5米。
