10KV油浸式配電變壓器

交流耐壓的可靠性，電氣設備都是在50HZ的工頻情況下運行的，所以在工頻的條件下進行耐壓可以完全真實的模擬設備運行時的耐受情況，而且由于試驗變壓器采用的調壓器和變壓器的方式，它對電纜，主力變壓器等大容量（C）的試品進行耐壓就需要相應大容量的試驗變壓器，但是試驗變壓器越大就越笨重

35kV開關母線串聯諧振，互感器,35kV/50000kVA主變,35kV電纜2km,10kV5km

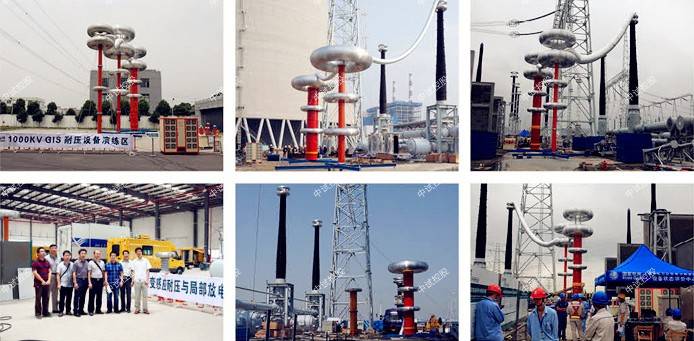

一、簡介

ZSBX-35kV開關母線變頻串聯諧振

1、幫助客戶實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗；

2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的

交流耐壓試驗。

二、技術參數

試驗對象：

1、35kV/300mm2電纜2km的交流耐壓試驗，電容量≤0.389uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。

2、10kV/300mm2電纜5km的交流耐壓試驗，電容量≤1.88uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

3、35kV/50000kVA主變的交流耐壓試驗，電容量≤0.015uF，試驗頻率45-65Hz，試驗電壓68kV，試驗時間1min。

4、35kV開關、互感器的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過95kV，試驗時間1min。

設備組合

被試品對象

電抗器67.5kVA/27kV四節

中試控股激勵變壓器輸出端選擇35kV/300mm2電纜2km

使用電抗器兩節串聯兩組并聯3kV10kV/300mm2電纜5km

使用電抗器四節并聯1.5kV35kV/50000kVA主變使用電抗器四節串聯及補償電容器6kV35kV開關、互感器使用電抗器四節串聯6kV

額定容量：270kVA；

輸入電源：單相220或三相380V電壓，頻率為50Hz；

額定電壓： 27kV；54kV；108kV；

額定電流： 10A；5A ；2.5A；

工作頻率：30-300Hz；

裝置輸出波形：正弦波

波形畸變率：輸出電壓波形畸變率≤1%；

工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；

溫 升：額定負載下連續運行60min后溫升≤65K；

品質因素：裝置自身Q≥30(f=45Hz)；

保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

測量精度：系統有效值1.5級；

中試控股激勵變壓器ZSJLB-15kVA/1.5/3/6kV/0.4kV 1臺

額定容量：15kVA；

輸入電壓：0-400V，單相；

輸出電壓：1.5/3/6kV

結 構：干式；

重 量：約75kg；

變頻電源ZSXB-F-15kW/220/380V 1臺

額定輸出容量：15kW

工作電源：220/380±10%V（單/三相），工頻

輸出電壓：0 –400V，單相，

額定輸入電流：37.5A

額定輸出電流：37.5A

電壓分辨率：0.01kV

電壓測量精度：1.5%

頻率調節范圍：30 – 300Hz

頻率調節分辨率：≤0.1Hz

頻率穩定度： 0.1%

運行 時 間：額定容量下連續60min

額定容量下連續運行60min元器件最高溫度≤65K;

噪聲 水 平：≤50dB

高壓電抗器ZSDK-67.5kVA/27kV 4節

額定容量：67.5kVA;

額定電壓：27kV；

額定電流：2.5A；

電感 量：46H/單節；

品質因素：Q≥30 (f=45Hz)；

結 構：干式；

重 量：約65kg；

電容分壓器ZSFRC-110kV/1500pF 1套

額定電壓：110kV；

高壓電容量：1500pF

介質損耗：tgσ≤0.5%；

分壓 比：1500：1

測量精度：有效值1.5級;

重 量：約10kg；

補償電容器ZSBC-70kV/20000pF 1套

額定電壓：70kV/35kV；

高壓電容量：20000pF/40000pF；

重量：15kg

10KV油浸式配電變壓器由于電纜的耐壓試驗過程純屬于容性負載，所以在使用超低頻高壓發生器進行耐壓試驗時，試驗線路中產生的容性電流會在電壓發生器的繞組上產生一定量的頻抗壓降，這樣就形成了實際作用在試驗電纜上的電壓較高，就會產生容升效應，并且電纜的長度越長，容量越大，則容升效應更加明顯，因此，在進行耐壓試驗時，要求在電纜的端側進行試驗電壓值的測量，試驗時一定要仔細觀察電壓值，避免試驗電纜承受過高的電壓而造成損傷。

10KV油浸式配電變壓器在工頻耐壓試驗中可能產生的過電壓有哪些？如何防止

對這個問題可以從穩態過程及過渡過程兩個方面來分析。

從穩態方面來看，一般被試品均多為電容性負荷，負荷的電容性電流經變壓器和調壓器的漏抗，在漏抗上造成的壓降，使得被試品上的試驗電壓高于電源電壓，即所謂容升現象。克服這種現象的方法是在高壓側直接測量電壓。
