微機繼電保護測試系統

隨著電力系統的不斷擴大和發展，大容量、高參數機組在電網中的不斷投運，電力系統的穩定和發電設備安全運行對微機繼電保護測試儀設備及自動裝置的要求越來越高，它不但要求繼電保護測試儀裝置具有良好的可靠性，同時也要求繼電保護裝置具有較好的穩定性。然而，繼電保護及二次回路系統中存在的隱性故障對電網和電力設備的影響不容忽視；當電網系統或發電設備發生故障時，隱形故障很容易造成系統重大問題或使問題擴大，加劇對設備的損壞和損壞電網系統的穩定運行；

微機繼電保護測試系統電氣設備問題的發生一般都要經過一定的發展過程；一些無法預知的事件而使設備處于非正常的運行狀態，如電氣設備的局部發熱、繞組輕微匝間短路等；由于缺乏實時的設備或運行人員對系統運行狀況估計錯誤和對運行狀態了解不深等原因，當設備某處發生故障或異常時，則有可能引起一系列的連鎖反應。從理論上來說，不論是系統發生故障還是局部的電氣設備故障，都是由故障設備所在段的繼電保護裝置（自動裝置）或者通過后備保護延時切除故障。由于保護裝置及二次回路中存在的隱性故障，在發生故障時保護裝置可能出現誤跳、拒動、越級跳閘等情況。這樣，系統就會更加不穩定，從而進一步削弱電力系統的穩定性與安全性。微機繼電保護測試系統電網有可能被分割成獨立的幾個小系統，最終導致電網的崩潰瓦解，造成大面積的停電和設備的損壞。

隱形故障是指一種在系統正常運行時對系統沒有影響的故障，當系統和設備的某些部分發生變化時，這種故障就會被觸發而導致系統大面積故障的發生。隱形故障在設備正常運行時是無法發現的，電力系統和電氣設備一旦發生故障，繼電保護正確動作切除故障后，系統潮流分配發生改變，在新的運行狀態下，有可能會使帶有隱形故障的保護裝置及二次回路系統發生誤動。隱形故障是它對系統的影響只有在系統處于壓力的情況下才露出來，如系統或電氣設備發生故障和故障后瞬間低電壓、過電壓、系統振蕩及其他相關的異常情況發生后。

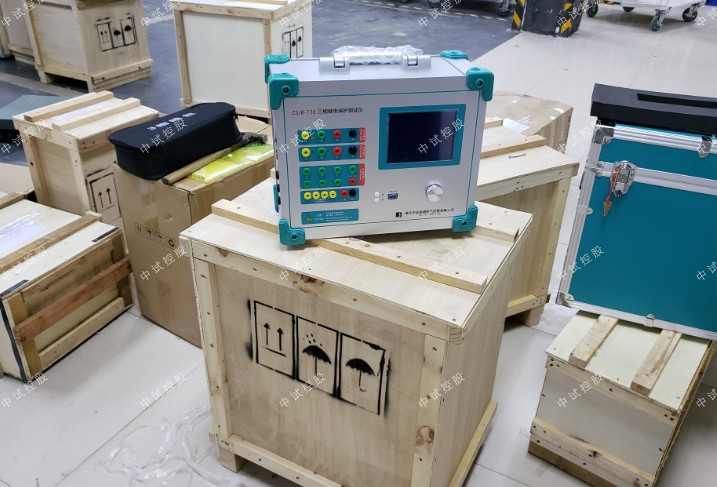

一、ZSJB-V 單相繼電保護校驗儀


ZSJB-V 單相繼電保護校驗儀該儀器內部的交直流電壓、電流源采用了新的電源技術，使儀器在電路設計、器件選型、面板布局，該繼電保護校驗儀具有功能完善，測試項目數據清晰、操作簡單等，是電力繼保部門的具備設備。

二、特征
1、測試繼電器的種類：電流繼電器，電壓繼電器，重合閘繼電器，中間繼電器，差動繼電器；
2、中試控股本繼電保護校驗儀配有定值輸出可單獨作電壓源；
3、采用數碼顯示，讀數直觀；
4、結構緊湊，體積輕巧，便于攜帶，搬運。


三、參數


工作電源 AC220V±10% 50Hz
工作環境 溫度：-10℃～40℃
濕度 ≤85%
外形尺寸 450*320*310mm3
重量 20kg
交流電壓 0～220V/3A
交流電流 0～100A/7.5V、0～20A/25V、0～5A/5V
直流電壓 0～220V/3A
直流電流 0～20A/25V
定值輸出 DC24V、DC48V、DC110V、DC220V
電流、電壓表 41/2位
數字毫秒表 0～99.9999s
量度繼電器 可測量電流、電壓繼電器的啟動值、返回值及其返回系數
時間繼電器 可測量啟動值、返回值及其動作時間
中間繼電器 可測量各類帶啟動線圈和保持線圈的中間繼電器的啟動值、返回值、保持值及其動作時


間
重合閘繼電器 可進行電容充電試驗、充電時間、重合閘時間和中間元件的測試
差動閘繼電器 可進行直流勵磁試驗、制動特性試驗、伏安特性試驗

2隱形故障原因分析

中試控股繼電保護裝置及二次回路元件都有可能存在隱形故障。如PT、CT本體、保護出口壓板、保護裝置插件連接處、二次回路接線各端子、關纖通道等。造成隱形故障的原因有很多，通常有以下幾種情況：

不正確的整定計算定值、定值的配合不合理。

裝置的一些隱形故障，如元件老化失效、元件損壞、各插件接觸不良等。

二次接線錯誤。

二次接線端子松動，接觸不良。

中試控股檢修人員、運行人員誤碰、誤動保護設備。

保護裝置未嚴格按校驗規程校驗。

二次回路的寄生回路。

保護設備運行環境差，檢修、運行人員對設備維護不到位。

3隱形故障防范措施

中試控股通過對上述8種情況的分析，繼電保護及二次回路隱形故障是完全可以預防的。
