微機保護校驗儀

時間：2021-07-15

微機保護校驗儀

繼電器的相互動作檢驗

繼電器的相互動作檢驗系用手動辦法閉合或斷開某些繼電器的觸點，以觀察保護裝置動作情況和順序，是否符合原理接線圖、安裝質量是否良好等。檢驗時應注意以下幾點：
①在相互動作檢驗前，應斷開在相互動作過程中可能引起其他裝置誤動作的壓板或回路；
②檢驗時應將盤上的直流電壓降至80%額定電壓進行，以模擬直流電壓降低時，檢驗繼電器的可靠性；
③如保護是按相分開的，相互動作檢查亦應按相進行。所有聯線、壓板、切換開關均應在工作的位置下，檢查保護裝置動作的正確性。同時應注意檢查是否有迂回電路存在；
④若保護裝置的動作情況與短路類型有關，則應模擬各種可能短路情況(包括由一種短路過渡到另一種短路情況)以及其它暫態過程來進行檢查；

⑤若保護同時操作幾臺開關，則應分別檢查每臺開關跳合閘回路的正確性和可靠性。

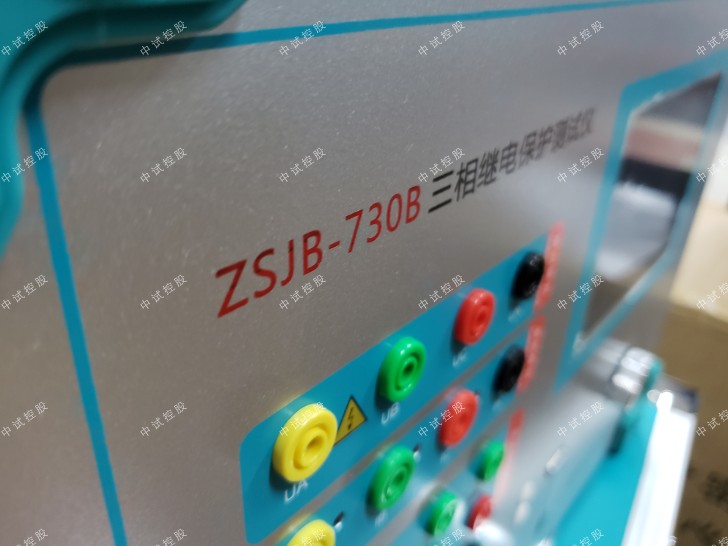

一、ZSJB-730B三相繼電保護測試儀
簡介
ZSJB-730 微機繼電保護測試儀是在中試控股參照電力部頒發的《微機型繼電保護試驗裝置技術條件》的基礎上，廣泛聽取意見，總結目前同類優缺點，充分使用現代微電子技術和器件實現的一種新型小型化微機繼電保護測試儀。它采用可單機獨立運行，亦可聯接筆記本電腦運行的結構，主機內置新一代高速數字信號處理器微機、真16位DAC模塊、新型模塊式高保真大功率功放，自帶大屏幕液晶顯示器以及靈活方便的旋轉鼠標控制器。單機獨立操作即已具有很強的功能，可進行大多數試驗，聯接電腦運行則具有更強大的操作功能。
二、特征
智能型主機
主機采用高速高性能數字信號處理器運算速度快，傳輸頻帶寬，對基波可產生每周波360點的高密度擬合正弦波。這是目前同類輸出方式中的最高水平。由于點數多，波形的保真度極高，失真極小，特別是在諧波輸出時，即使對 6次諧波、300Hz也可以達到每周波60點的高密度。單機獨立運行
裝置由方便靈活的旋轉鼠標通過大屏幕液晶顯示屏進行操作，全套中文顯示。可完成現場大多數試驗檢定工作，可對各種繼電器（如電流、電壓、反時限、功率方向、阻抗、差動、低周、同期、頻率、直流、中間、時間等）及微機保護進行檢定，并可模擬各種復雜的瞬時性、永久性、轉換性故障進行整組試驗。聯接電腦運行通過 Windows(不包括Win2000) 平臺上的全套中文操作軟件，可進行各種大型復雜及自動化程度更高的校驗工作，可方便地測試及掃描各種保護定值，可實時存貯測試數據，顯示矢量圖，繪制故障波形，聯機打印報表等。16位DAC芯片16位高分辨率確保擬合波形精度高，線性度好。小信號輸出亦保證極小失真。大屏幕LCD顯示屏
本機采用320×240點陣大屏幕高分辨率圖形液晶顯示屏，全部操作過程均在顯示屏上設定，操作界面和試驗結果均漢化顯示，顯示直觀清晰?！吧倒鲜健辈僮?/span>
采用控制器“旋轉鼠標”，大大簡化了操作部分的結構，操作簡便、快捷，容易掌握。
中試控股新型高保真功放
輸出級采用新型大功率模塊式高保真功放部件，既可作電流輸出亦可作電壓輸出，輸出功率大，每相電壓
可輸出100V/120V，電流三并可輸出 90A / 120A。精度好，可靠性高。
電流、電壓直接輸出
相電壓、相電流采用直流型功放輸出方式，可直接輸出交流電壓、交流電流、直流電壓、直流電流，并可
變角度、變頻率，可疊加 0-6 次諧波。
自我保護
采用合理設計的散熱結構，并具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。具有獨立直流電源輸出
裝置設有一路110V 及 220V可調直流電源輸出。接點豐富
具有7個接點輸入和2個空接點輸出。輸入接點為空接點和0-250V電位接點兼容方式，可智能自動識別。
主機一體化單機箱結構
采用交流220V電源工作。體積小，重量輕，易攜帶，流動試驗方便。
三、額定參數
電流輸出交流相電流輸出（有效值）：0～40A / 每相
三并電流輸出（有效值）：0～120A
相電流長時間允許工作值（有效值）：10A / 每相
相電流最大輸出功率：420VA
三并電流最大輸出時最大輸出功率：900VA
三并電流最大輸出時允許工作時間：10s
頻率范圍（基波）：20～1000Hz
直流相電流輸出：0～±10A / 每相
最大輸出負載電壓：20V
電壓輸出交流相電壓輸出（有效值）：0～120V
線電壓輸出（有效值）：0～240V
相電壓/線電壓輸出功率：80VA/100VA
頻率范圍（基波）：20～1000Hz
諧波次數：1～20次
直流相電壓輸出幅值：0～±160V
線電壓輸出幅值：0～±320V
相電壓/線電壓輸出功率：70VA / 140VA
開關量輸入空接點：1～20mA，24V
電位接點輸入：“0”：0～+6V；
“1”：+11v～+250V
開關量輸出空接點接點 DC：220V／0.2A；AC：220V／0.5A
時間測量測量范圍：0.1ms～9999s
電源電壓允許范圍：AC 220V±10%，50／60Hz
環境溫度允許范圍：-10℃～+50℃
體積重量體積：430×340×200mm3；重量：20kg輸出及測量精度
額定范圍內精度電流交流相電流 <0.2%
交流大電流端子輸出 <0.2%
直流電流 <0.5%
電壓交流電壓 <0.2%
直流電壓 <0.5%
其它頻率精度（50Hz時） <0.01Hz
相位精度<0.5°
諧波失真度 <0.5%
時間測量精度 <0.1ms

微機保護校驗儀用外部電源供給一次電流來檢驗保護裝置
新安裝的或二次回路經變動后的各種保護裝置，應在一次回路通過大電流來檢驗其動作的正確性和可靠性。
大電流可采用大電流發生器獲得，此法常用且簡單。它可以檢驗線路、母線、發電機及變壓器的電流保護。
微機保護校驗儀試驗設備及儀表
試驗時選用的設備及儀表，應充分注意以下幾個方面：
①設備及儀表的額定容量及測量范圍，應能滿足整個試驗中可能達到的最大量值，而不致過載或超越其量程。
②選用的儀表設備的準確等級，一般不低于0.5級，特殊表計如雙臂電橋等也應不低于2.5級。為使讀數準確，試驗時應利用儀表全刻度盤的20%以上的范圍。
③選用的儀表應在所規定的合格期內。
④應注意儀表本身的阻抗和損耗對測量結果的影響。當測量小容量電源供給的電流、電壓時(如濾過器、差動保護回路等)，較大的儀表自身損耗，會導致測量結果不正確。故應選用內阻最低的毫安表和內阻最高的電壓表。
⑤測量小電流、低電壓時，應適當選用接線方式，以獲得最準確的測量結果。
⑥所用的儀表的刻度，都是按正弦波形的有效值來刻劃的。測量正弦波電流、電壓時，可使用任何類型的交流儀表。當測量非正弦波電流、電壓時，則因測量儀表類型不同，測量結果各異。對繼電器反應電流有效值者，應采用電磁型或電動式儀表；對反應平均值者，宜中試控股采用磁電式或整流型儀表。
⑦電動式與電磁型儀表的指示與外部磁場有關，故使用時應特別注意周圍外部磁場的影響。
⑧電流的調整可采用分壓器或串聯電阻和負荷變阻器、升流器及水阻等方法。凡與試驗電源波形有關的繼電器，試驗時宜采用純電阻的變阻器，且應接于相間電壓。如因設備限制只能使用相電壓或升流器時，應先檢查加入繼電器的電源波形是否滿足要求。
⑨時間的測量應根據測量的準確度的要求，分別采用周波積數器、電秒表、毫秒表等。
