微機保護測試儀

檢查表法、層別法、柏拉圖法、特性要因圖法、散布圖法、直方圖法、控制圖法”來重點詳解。

1、檢查表法

檢查表法就是將需要檢查的內容或項目一一列出，然后定期或不定期的逐項檢查，并將問題點記錄下來，也叫做查檢表法或點檢表法。

2、層別法

微機保護測試儀層別法就是將大量有關某一特定主題的觀點、意見或想法按組分類，將收集到的大量的數據或資料按相互關系進行分組，加以層別。層別法一般和柏拉圖、直方圖等其它七大手法結合使用，也可單獨使用。

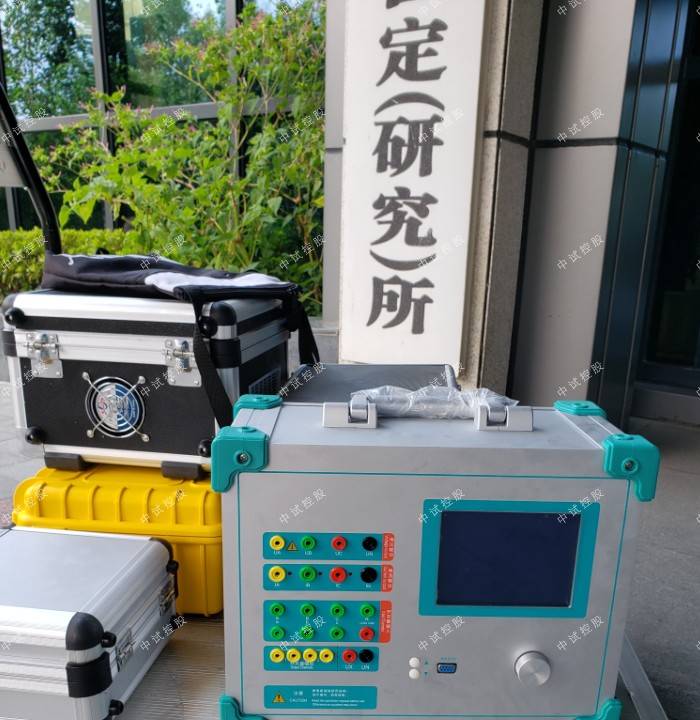

一、ZSJB-1200A 微機繼電保護測試儀(六相、精度0.2、工控機)

簡介

1、中試控股ZSJB-1200A微機繼電保護測試系統(6相工控機型) 本裝置采用高性能工控機作為控制微機，直接運行

Window操作系統。

2、試驗的全過程及試驗結果均在液晶顯示屏上顯示，全套漢字化操作界面，清晰亮麗，直觀方便。

3、微機繼電保護測試儀對測試裝置是保證電力系統安全運行的一種重要測試工具。

二、特征

1.輸出多達6相電壓6相電流，可任意組合實現常規4相電壓3相電流型、6相電壓型、6相電流型，以及12相型輸出模式。

2.高性能的嵌入式工業控制計算機和10.4〞大屏幕高分辨力彩色TFT液晶顯示屏，可以豐富直觀的信息，包括設備當前的工作狀態、下一步工作提示及各種幫助信息等；

3.輸出端采用高保真、高可靠性模塊式線性功放，而非開關型功放。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程都波形平滑精度優良。

4.輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量技術和精密元器件材料，并進行了結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便。

5.可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。

6.設有110V 及 220V可調直流電源輸出，方便現場檢驗使用。

7.中試控股ZSJB-1200測試儀設有10路開入和8路開出，方便做備自投試驗。輸入接點為空接點和0～250V電位接點兼容，可智能自動識別。

8.各種自動測試軟件模塊和GPS同步觸發試驗（選配）等。

9.可以完成各種復雜的校驗工作，能方便地測試及掃描各種保護定值，進行故障回放。可以實時存儲測試數據，顯示矢量圖，打印報表等。

10.散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。

三、參數

交流電流輸出

六相電流輸出時每相輸出 0～30A 輸出精度：＜0.2級

三相電流輸出時每相輸出 0～60A

六相并聯電流輸出 0～180A

相電流長時間允許工作值 10A

相電流最大輸出功率 80VA

六相并聯電流最大輸出時允許工作時間 10s

頻率范圍 0～1000Hz

諧波次數(基波) 0～20次

直流電流輸出

電流輸出 0～±10A/每相，0～±60A/6并 輸出精度：＜0.5級

最大輸出負載電壓 18V

交流電壓輸出

相電壓輸出 0～120V 輸出精度：＜0.2級

線電壓輸出 0～240V

相電壓/線電壓輸出功率 80VA/100VA

頻率范圍 20～1000Hz

諧波次數(基波) 1～20次

直流電壓輸出

相電壓輸出幅值 0～±160V 輸出精度：＜0.5級

線電壓輸出幅值 0～±320V

相電壓/線電壓輸出功率 70VA/140VA

開關量輸入

通 道 數 10對

輸入方式 空接點：1～20mA，24V

電位接點接入：“0”：0～＋6V；“1”：＋11V～＋250V

開關量輸出

通 道 數 8對

輸出方式 DC：220V/0.2A；AC：220V/0.5A

時間測量

0.1ms～9999s 測量精度：＜0.1ms

尺 寸

480×360×200mm3

重 量

20kg

電 源

AC 220V±10% 50Hz±10% 10A

環境溫度

－10℃～＋50℃

3、柏拉圖法

柏拉圖法的使用要以層別法為前提，將層別法已確定的項目從大到小進行排列，再加上累積值的圖形。它可以幫助我們找出關鍵的問題，抓住重要的少數及有用的多數，適用于記數值統計，有人稱為ABC圖，又因為柏拉圖的排序識從大到小，故又稱為排列圖。

4、特性要因圖法

又稱因果圖法，主要用于分析品質特性與影響品質特性的可能原因之間的因果關系，通過把握現狀、分析原因、尋找措施來促進問題的解決，是一種用于分析品質特性（結果）與可能影響特性的因素（原因）的一種工具。又稱為魚骨圖法。

5、散布圖法

微機保護測試儀將因果關系所對應變化的數據分別描繪在X-Y軸坐標系上,以掌握兩個變量之間是否相關及相關的程度如何,這種圖形叫做“散布圖”，也稱為“相關圖法”。

6、直方圖法

直方圖法是針對過程的特性值，利用常態分布（也叫正態分布）的原理，把50個以上的數據進行分組，并算出每組出現的次數，再用類似的直方圖形描繪在橫軸上。

7、控制圖法

控制圖法是對過程質量的一種記錄圖形，圖上有中心線和上下控制限，并有反映按時間順序抽取的各樣本統計量的數值點。中心線是所控制的統計量的平均值，上下控制界限與中心線相距數倍標準差。
