開關真空度測試儀

故障現象和原因

固封極注技術，就是真空斷路器技術巨大進步的體現。真空斷路器的極柱絕緣經歷了空氣絕緣-復合絕緣-固封絕緣。這就形成了三代真空斷路器。在第一代空氣絕緣中，帶電部分完全露在空氣中，它的絕緣水平隨著空中的濕度、灰塵以及運輸過程的磕碰而變化，并易受小動物等異物的影響。在第二代復合絕緣中，將滅弧室保護在環氧樹脂套筒內。但這種套筒沒有完全把高壓帶電部分包起來，里面還會受灰塵、潮氣、昆蟲等影響。第三代絕緣也就是固封極柱，開關真空度測試儀它通過APG工藝，利用環氧樹脂將滅弧室及上下出線端全部包封。這樣做，不僅縮小了滅弧室尺寸，而且徹底不受外界環境(灰塵、潮氣等)的影響，提高了耐氣候性，此時環氧樹脂不僅作為一次部分的主絕緣， 而又是它的機械支撐，其電場分布和應力分布優于各種形狀的絕緣隔板結構。

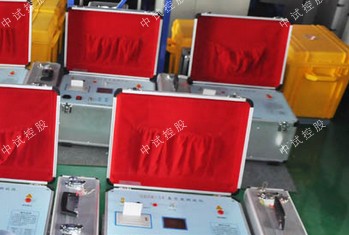

ZSZK-5000 真空開關真空度測試儀
簡介
由“高壓開關設備標準化技術委員會”制定的JB8738—1998《3.6—40.5KV交流高壓開關用真空滅弧
室》中規定“內部氣體壓力測量及允許儲存期檢查”是使用高壓開關設備真空滅弧室的單位的試驗
必做項目，并規定滅弧室的允許儲存期為20年。真空滅弧室內部氣體壓力應低于6.6×10-2Pa。ZSZK-5000真空開關真空度測試儀是在上一代基礎上根據現場用戶的反映改進的最新一代。該真空度測試儀具有測試精度更高，穩定性更好，智能化程度更高的特點。
特征
1、中試控股可定量測量各種型號真空開關滅弧室內的真空度；
2、現場測量時不需拆卸真空開關；
3、測試結果準確可靠，該設備采用高速熱敏打印機，打印更加快捷；
4、160×128大屏液晶漢字顯示，顯示的內容更加豐富、使操作更加簡單方便，測試結果直接與標準值進行比較來判斷是否合格，；
5、可保存、打印、查看測試的歷史試驗數據；
6、中試控股儀器帶有RS232通訊接口，可以連接計算機,實現通過計算機對儀器控制與操作等多種功能；
7、中試控股儀器重量輕，攜帶方便；
參數

1、電    源： AC220V+15%，50Hz；
2、測量范圍： 10-5～10-1Pa；
3、電場電壓∶ 20KV；
4、磁場電壓∶ 1600V；
5、儀器精度：10-5～10-4Pa   20%～25%;
       10-4～10-3Pa   15%～20%;
       10-3～10-2Pa   10%～15%;
       10-2～10-1Pa   5%～10%;
6、使用環境： -10℃～40℃；
7、外行尺寸： 460mm×335mm×330mm；
8、主機重量： 12kg。

故障預防和處理

   絕緣事故的預防主要從以下方面著手:一是從選擇真 空斷路器時就考慮使用環境和平時維護檢修的條件，選擇質量可靠，二是在安裝、調試、檢修過程中工裝工藝到位，防止操作過程中機構運動對絕緣體的外力損壞。三是在運行時的環境得到充分保證，減少灰塵、潮氣等對設備的影響;減小維護周期，定期對開關的絕緣部分包括絕緣拉桿進行必要的清掃和外觀檢查。四是定期按規程規范對絕緣進行檢測。開關真空度測試儀另外，加強絕緣使用時間預測對減少絕緣事故有著重要的意義。

   一旦發生絕緣事故，其處理遵循找準事故原因采取相應對策的原則，對損壞的絕緣器件進行更換，并進行絕緣試驗。

拒動、誤動故障

故障現象和原因

   在真空斷路器的領域，其操動機構-般為電磁機構和彈簧機構，操動機構有與斷路器主體分立,通過操作桿相連的，也有與斷路器主體構成一個整體的。

   高壓開關在運行中發生的事故很大一部分由操作機構引起的。 如未接到指令會自動斷開、機械特性變壞、局部損壞、輔助開關不切斷、 接到指令不動作等。集中表現為拒動和誤動。這些事故都有可能造成停地電或開關本身的損壞。
