變壓器繞組變形測試

試驗程序

1.變壓器繞組變形測試首先檢查變壓器接地狀況是否良好，套管引線應全部解開。

2.詳細記錄被試品的數據及原始工況有否異常，以及被試品變壓器當前測試狀況下的分接開關位置，并仔細輸入被試品情況登記窗。

3.中試控股根據被試品的情況建立被試品數據文件的子目錄；測試完成后應將測量的數據備份至該目錄下，并注意進行整理工作。

4.數據存放格式：文件是以ASCII碼的形式存放。

5.對剛退出運行的變壓器進行測量，測量前應盡量讓其散熱降溫；但在整個測量過程中應停止對其所施的降溫手段，保持溫度，以免測量過程中溫度變化過大而影響測量結果的一致性。

6.中試控股現場測試時，為防止出現意外損壞儀器，使用所配的電源隔離變壓器。

用于測試各種等級電力變壓器(6kV~750kV)及其它特殊用途的變壓器，電力變壓器在運行或者運輸過程中不可避免地要遭受各種故障短路電流的沖擊或者物理撞擊，在短路電產生的強大電動力作用下，變壓器繞組可能失去穩定性，導致局部扭曲、鼓包或移位等變形現象，這樣將嚴重影響變壓器的安全運行。

線性掃描：


10HZ-1MHZ 分辨率0.5KHZ 2000掃描點


100HZ-2MHZ 分辨率1KHZ 2000掃描點


10HZ-1MHZ 分辨率0.25KHZ 4000掃描點（只上位機可用）


100KHZ-2MHZ 分辨率0.5KHZ 4000掃描點（只上位機可用）


自定義起始頻率，掃描間隔，掃描點數（只上位機可用）


分段掃描：


10HZ-100HZ 分辨率1HZ90點


100HZ-1KHZ 分辨率5HZ 180點


1KHZ -10KHZ 分辨率 50HZ 180點


10KHZ-100KHZ分辨率 0.2KHZ 450點


100KHZ –300KHZ 分辨率 0.5KHZ 400點


300KHZ –1000KHZ 分辨率 1KHZ 700點


2，幅值測量范圍：(-100dB） - （+20dB）


3，幅值測量精度：0.1dB；


4，掃描頻率精度：小于0.01%；


5，信號輸入阻抗：大于1MΩ；


6，信號輸出阻抗：50Ω；


7，同相測試重復率：99.5%；

采用掃頻法及低電壓阻抗法對變壓器的繞組進行綜合測試，按電力行業標準DL/T911-2004采用頻率響應分析法測量變壓器的繞組變形，是通過檢測變壓器各個繞組的幅頻響應特性，并對檢測結果進行縱向或橫向比較，根據幅頻響應特性的變化程度，判斷變壓器繞組可能發生變壓器繞組變形測試的變形情況。中試控股阻抗法電力行業標準DL/T1093-2008對繞組的阻抗值進行測試，通過與標準的阻抗值比對判斷繞組的變形狀況。

電力變壓器是一種電能轉換設備，其在電力系統中發揮著極為重要的作用，一旦出現故障，將會導致極為嚴重的大面積停電事故。引起電力變壓器故障及事故的原因多種多樣，如人員操作失誤、負載量突變和絕緣受潮等都有可能造成變壓器的停運。

按故障位置來劃分事故臺次，則由繞組變形故障引起的事故比例高，可達事故總量的60%。這是由于在短路電流的影響下，變壓器繞組受強大電動力作用，會發生塌陷、整體扭曲和位移等機械性永久變形，長期運行會產生累積效應，并終造成變壓器事故。

因此，及時發現和修復變壓器繞組變形故障，能夠延長變壓器運行壽命，從而減少電力系統不必要的。

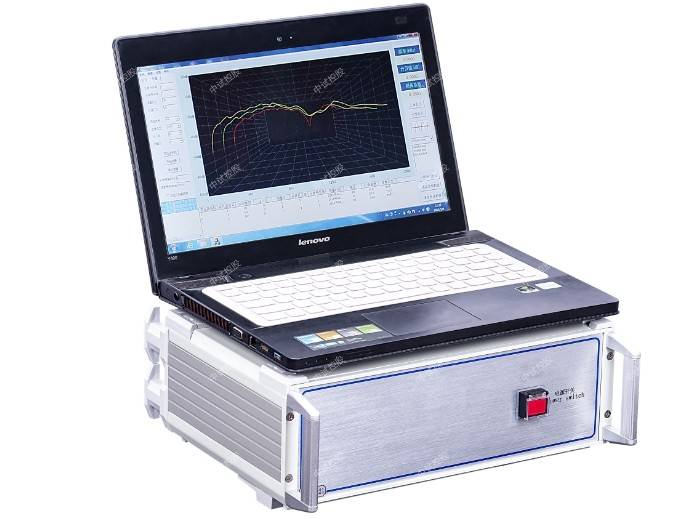

ZSBX-9000變壓器繞組變形測試儀


一，概述


1，中試控股變壓器設計完成后，其內部結構和各項參數（Ci，Li, Ri）都固定了，因此每個線圈的頻域響應也隨之確定，正常繞組的變壓器，其三相頻域響應曲線應該相差不大；


2，當變壓器在試驗過程中出現匝間、相間短路，在運行中出現短路或其他故障因電磁拉力造成線圈移位，在運輸過程中發送碰撞造成線圈相對移位，這些因素都會使變壓器分布參數發生變化，其頻域響應也發生變化，根據頻域響應曲線即可判斷變壓器的變形程度；


3，基于以上測量技術，設計了變壓器繞組變形測試儀，該儀器能準確繪制各相頻域響應曲線，通過測量曲線的橫向、縱向對比，可以非常準確的判斷變壓器的變形程度。


4，符合DL/T911 2004《電力變壓器繞組變形的頻率響應分析法》標準。


解決問題及意義

目前檢測變壓器繞組變形的方法主要包括電容量變化法、振動信號分析法、短路阻抗法及頻率響應分析法。其中，后兩種方法由于測試設備簡單易攜、抗干擾能力強等優點，得到了廣泛的應用和研究。

但在實際應用中，兩者也具有一些缺點：頻率響應分析法的測試結果不直觀、無定量判斷標準可用，需經驗豐富的測試人員對歷史數據進行橫向與縱向比較；短路阻抗法雖判據明確，但無法定位繞組故障，且靈敏度較低。因此，為了有效減小對變壓器繞組變形的誤判，目前急需一種能夠定量判斷繞組變形故障的高靈敏度檢測方法。

技術特點


1.采用DDS掃頻技術；


2.采用高速，高集成化微處理器設計；


3.雙通道16位AD采樣；


4.自帶高亮度7寸彩色觸摸屏，亮度可調；


5.自帶熱敏打印機，可隨時打印數據，打印濃度可調；


6.可以保存100組測量數據，可隨時查閱數據或上傳至PC機；


7.變壓器繞組變形測試有強大的上位機軟件，支持上傳數據、聯機測試、分析、打印和生成word文檔；


8.采用USB2.0接口；


9.主機尺寸：31cmX15cmX15cm；


10.主機重量： 4.0KG。


11.工作電源：AC220V±10%，(50±1)HZ ;


12.工作環境：-10℃～50℃ 濕度<90％ 無結露。
